본 절에서는 DB Session 현황, DB 머신의 CPU 및 Memory 사용량, DB 인스턴스의 다양한 지표를 차트를 통하여 모니터링 할 수 있는 Main Monitoring에 대해 설명한다.

사용자 제약 사항

• Layout 설정 기능은 Super Admin 및 Admin 권한을 가진 사용자에게 제공된다.

• 일반 사용자는 Admin 권한 사용자에 의해 Custom 권한을 부여받은 경우에 한해 본 기능을 사용할 수 있다.

Instance Monitoring 페이지에서는 사용자가 다양한 지표를 원하는 형태의 레이아웃으로 설정하여, 실시간 모니터링할 수 있다.

Instance Monitoring 페이지는 좌측 사이드 패널로 제공되는 Instance Overview 영역과, 페이지 전반을 구성하는 Layout Tab 영역으로 이루어져 있다.

[New Tab]에서 [Add Layout] 버튼을 클릭하여 기존 Layout 목록을 확인하고, 사용자가 원하는 Layout을 선택하여적용할 수 있다.

다음은 Layout 목록 모달과, 사용자가 선택한 모달을 적용한 화면 예시이다.

Layout 목록에서 특정 Layout의 더보기 버튼 클릭 시 제공되는 Delete 기능을 통해 기존 Layout을 삭제할 수 있다.

Instance Monitoring 페이지의 Instance Overview 영역에서는 현재 선택된 그룹의 인스턴스 목록과 상태에 대한 요약 정보를 확인할 수 있다.

Instance Overview 영역은 Instance Monitoring 페이지의 좌측에 사이드 패널 형태로 제공된다.

해당 영역에는 현재 선택된 그룹에 등록된 인스턴스 목록이 표출되며, 각 인스턴스별 상태에 대한 요약 정보가 제공된다.

사용자는 하나의 Layout에서 최대 5개까지 인스턴스를 동시에 선택하여 모니터링 할 수 있다.

Instance Overview 영역을 통해 확인할 수 있는 인스턴스 상태 정보는 다음과 같다.

Layout 목록에서 특정 Layout의 더보기 버튼 클릭 시 제공되는 Copy 기능을 통해 기존 Layout을 복사할 수 있다.

[Copy] 클릭 시 복사 대상 Layout의 복사본이 생성되며, 사용자는 복사본 Layout의 이름을 직접 설정하여 저장할 수 있다.

[Edit Layout] 버튼을 클릭하여 기존 Layout 설정을 변경할 수 있다.

Edit Layout 페이지의 각 항목별 설명은, 을 참고한다.

Default Layout

사용자 편의를 위해, Instance Monitoring 페이지에서는 Default Layout을 제공한다.

Default Layout에 포함된 모니터링 지표 목록은 다음과 같다.

• [System] CPU Usage

• [Session] Session Count (Running, Active, Inactive)

• [Session] Long Running Session Count

• [Session] Lock Waiter Session Count

• [System] TPS

• [Stat] Buffer Cache Hit

• [System] TSM Usage (Total)

• [System] PGA Usage (Total)

• [Stat] Redo Log Size

• [Stat] Physical Reads

• [Stat] Logical Reads

• [Stat] Hard Parse Count

Layout Tab 영역 우상단의 설정 아이콘 클릭 시, Auto Refresh 여부와 초(sec) 단위 간격을 사용자가 직접 설정할 수 있다.

Layout Tab 영역 상단 탭 추가 아이콘 클릭 시, 새로운 Layout Tab이 추가된다.

사용자는 새 탭에 기존 Layout 또는 직접 생성한 새 Layout을 적용할 수 있다.

Layout Tab 영역 상단 Save 버튼 클릭 시, 현재 탭에 적용된 Layout 변경 상태가 저장된다.

사용자가 생성한 Layout에 한해 해당 기능을 사용할 수 있으며, Custom 권한이 없는 일반 사용자는 해당 기능을 사용할 수 없다.

Default Layout의 경우, Save 기능이 제공되지 않으므로 해당 버튼이 다음과 같이 비활성화된다.

Layout Tab 영역 상단 Cancel 버튼 클릭 시, 현재 탭에 적용된 Layout을 기존 상태(최근 저장된 상태)로 되돌린다. 이 때, 변경된 사항은 저장되지 않는다.

Layout Tab 영역 상단의 인스턴스 목록에서 특정 인스턴스 이름 클릭 시, 해당 인스턴스가 현재 Layout Tab에서 비활성화된다. 해당 인스턴스 이름을 한 번 더 클릭하면, 다시 해당 인스턴스 그래프가 차트에 표출된다.

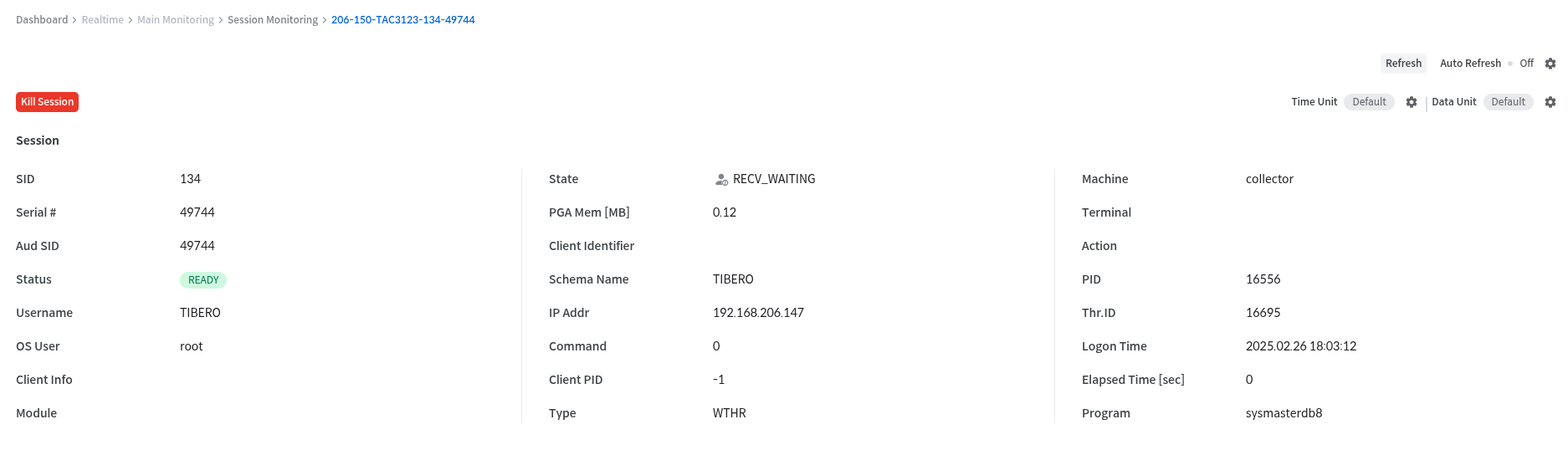

특정 session에 대한 현재 수행 중인 SQL 및 wait event 상황등 상세 정보를 모니터링 할 수 있다. session 목록에서 상세 보기를 원하는 session의 SID를 클릭하면 Session 상세보기 페이지가 열린다.

Session Monitoring 페이지에서 한 row로 보여 주었던 항목들이다. Session Monitoring 화면과 마찬가지로 refresh, auto refresh, kill session 기능을 제공한다.

글로벌 내비게이션 바에서 [Realtime] > [Main Monitoring] > [Server Monitoring] 을 클릭하면 Server Monitoring 페이지가 열린다.

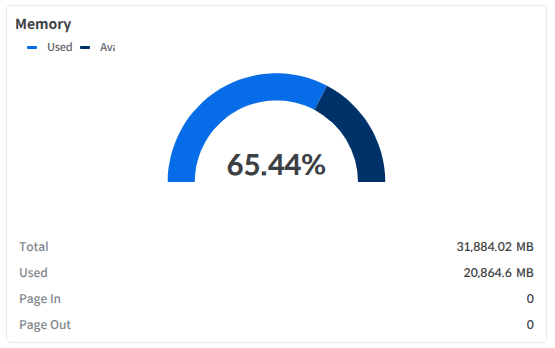

Server Monitoring 페이지에서는 OS Level의 CPU, Memory의 System Resource 사용량과 Process의 CPU 및 Memory 사용량에 대한 정보를 보여준다. 이때 PID, User, CPU(%), Memory(%) 등 각 조건별로 필터링 기능을 제공하며 전체 프로세스가 리소스를 어느 정도 차지하고 있는지 전반적인 상태를 모니터링할 수 있다.

Server Monitoring 페이지 오른쪽 상단의 [Refresh] 버튼을 클릭하면 실시간으로 CPU 사용량을 모니터링 할 수 있다.

Server Monitoring 페이지 왼쪽 상단의 CPU 화면은 User, System 영역별 CPU 사용량과 현재 총 CPU 사용량을 차트로 보여준다.

현재 session에서 수행중인 SQL과 동일한 SQL의 과거 수행 이력 및 통계를 보여준다.

현재 session에서 수행 중인 SQL과 동일한 SQL이 과거에 수행되었던 이력을 조회하기 위하여, 원하는 기간을 선택하여 조회할 수 있다.

현재 session에서 수행 중인 SQL 전문을 보여준다.

현재 session에서 수행 중인 SQL에 대한 Plan을 확인할 수 있는 화면이다. 이때 SQL Plan을 Tree 구조로 보여준다.

차트 좌상단의 지표명 우측에 표출되는 info 아이콘 위에 마우스 포인터를 올려두면, 해당 지표에 대한 Description을 확인할 수 있다.

차트 우상단의 더보기 아이콘을 클릭하면, 각 차트별로 지원되는 부가 기능 목록을 확인할 수 있다.

차트 종류에 따라 지원되는 부가 기능이 다르며, 차트별 부가 기능에 대한 설명은 을 참고한다.

[New Tab]에서 [Add Layout] 버튼을 클릭하여 Layout을 신규 생성할 수 있다.

레이아웃 생성은 다음과 같은 프로세스로 진행된다.

1. Layout Name

   • 레이아웃 이름을 입력한다. 해당 이름이 Instance Monitoring 페이지에 노출된다.

2. Chart Index

   • 사용자가 실시간으로 모니터링할 지표를 선택한다.

   • Instance Monitoring에서 제공되는 모니터링 지표 목록은 를 참고한다.

3. Selected Item

   • 사용자가 선택한 지표 목록을 확인하고, 각 지표 차트 옵션을 설정한다.

4. Summary

   • 사용자가 선택한 지표 목록이 반영된 레이아웃 예시를 확인할 수 있다.

5. Add

   • Add 버튼을 클릭하여 사용자가 직접 정의한 Layout을 생성, 해당 Layout Tab에 적용한다.

현재 session의 상태 정보, session에서 수행중인 SQL 정보들을 보여준다.

Wait event 정보

현재 session의 wait event 발생 정보이다.

현재 session에서 수행 중인 SQL 전문을 보여준다.

현재 session에서 수행 중인 SQL에 대한 Plan을 확인할 수 있는 화면이다. 이때 SQL Plan을 Tree 구조로 보여준다.

현재 session 상태 지표이다.

상태 지표 별 항목은 다음과 같다.

상태 지표 목록은 다음과 같다.

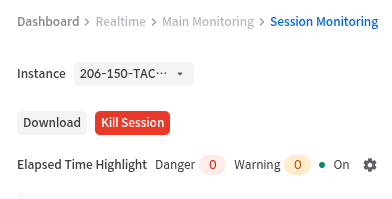

글로벌 내비게이션 바에서 [Realtime] > [Main Monitoring] > [Session Monitoring] 를 클릭하면 Session Monitoring 페이지가 열린다.

Session Monitoring 페이지에서는 관제 대상 DB에서 수집 agent를 통하여 직접 세션 정보를 조회한 화면으로, 현재 연결되어 있는 세션별 logical reads, physical reads, execute counts, hard parse 등 session의 현 상황을 모니터링한 정보를 보여준다.

SID, user name, program 등 각 컬럼별로 filtering 기능을 제공하며, session 상세보기로 연계하여 각 session의 세부 정보를 모니터링할 수 있다. Configurable Privileges 중 선택한 인스턴스에 대해 [Kill Session] 권한이 부여된 사용자는 해당 인스턴스의 세션을 종료할 수 있다.

관제 대상 DB의 각 session 정보를 테이블 형식으로 보여주고, last update를 명시하여 현재 어떤 시간의 정보인지 확인할 수 있다.

Bar

인스턴스별 해당 지표의 실시간 값을 막대 그래프로 나타내는 차트이다.

Line 또는 Area 차트로 전환이 가능하다.

Line

인스턴스별 해당 지표의 실시간 값을 꺾은선 그래프로 나타내는 차트이다.

Bar 또는 Area 차트로 전환이 가능하며, 부가 기능을 통해 선 굵기를 사용자가 직접 설정할 수 있다.

인스턴스별 해당 지표의 실시간 값을 영역 그래프로 나타내는 차트이다.

Bar 또는 Line 차트로 전환이 가능하다.

인스턴스별 해당 지표의 실시간 값을 누적 막대 그래프로 나타내는 차트이다.

Grid 차트로 전환이 가능하며, 부가 기능을 통해 해당 지표의 범위값을 사용자가 직접 설정할 수 있다.

인스턴스별 해당 지표의 실시간 값을 테이블 형태로 나타내는 차트이다.

각 인스턴스별로 탭을 구분하여 해당 지표의 실시간 값을 제공하며, Stack Bar 차트로 전환이 가능하다.

인스턴스별 해당 지표의 실시간 값을 원형 그래프로 나타내는 차트이다.

각 인스턴스별로 탭을 구분하여 해당 지표의 실시간 값을 제공한다.

인스턴스별 해당 지표의 실시간 값을 분산형 그래프로 나타내는 차트이다.

부가 기능을 통해 해당 지표값의 조회 범위를 사용자가 직접 설정할 수 있다.

Scatter 차트로 제공되는 Response Time 지표의 경우, 차트 내 드래그를 통해 원하는 영역을 선택할 수 있다.

이 때, 드래그로 선택한 영역 내의 각 포인트에 해당하는 SQL Trace 정보가 Long SQL List 모달을 통해 제공된다.

Long SQL List 모달의 각 칼럼은 다음과 같다.

Long SQL List 모달의 테이블 내 각 항목 클릭 시, 해당 SQL Trace가 수행된 Session Detail 페이지로 이동한다.

추가로, Super Admin 또는 Admin 권한을 가진 사용자에게는 Long SQL List 모달에 Download 버튼이 제공된다.

해당 클릭하면, 테이블 데이터를 csv 형식의 파일로 내려받을 수 있다.

일반 사용자에게는 기본적으로 Download 버튼이 표출되지 않으나, Admin 사용자에 의해 Data Export 권한을 부여받은 경우에는 해당 기능을 사용할 수 있다.
