Replication Diagram Graph

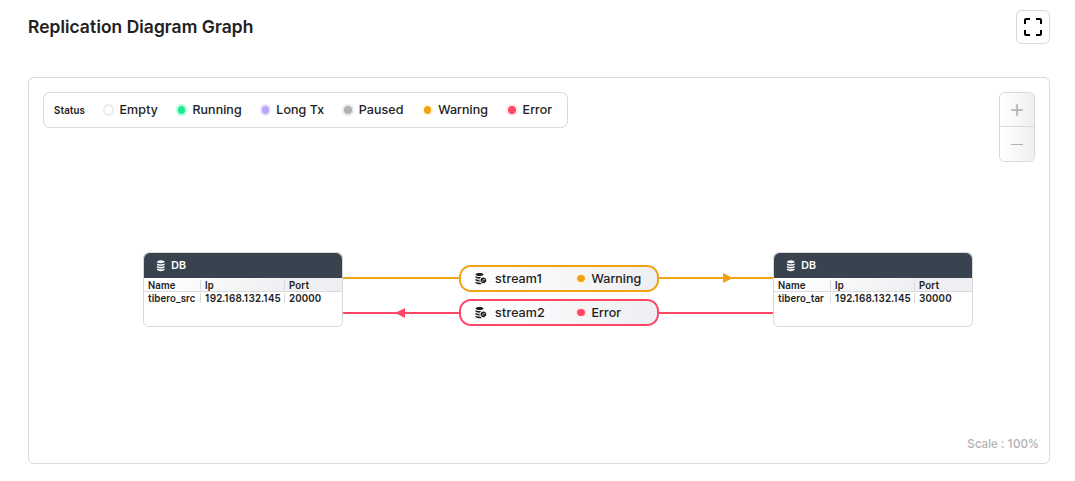

Replication Diagram Graph 영역

등록되어 있는 Diagram의 Graph 영역이다.

EnLarge 버튼

• Replication Diagram Graph의 영역을 확장할 수 있는 버튼이다.

Status

• Graph에 그려지는 Stream의 Line color로 status를 나타낸다. 이 때의 status color 정보를 나타낸다.

Graph 확대 및 축소, Scale

• Replication Graph를 확대 및 축소하며 간편히 확인할 수 있다.

• 우측 하단의 Scale로 확대 및 축소 정도를 확인할 수 있다.

---

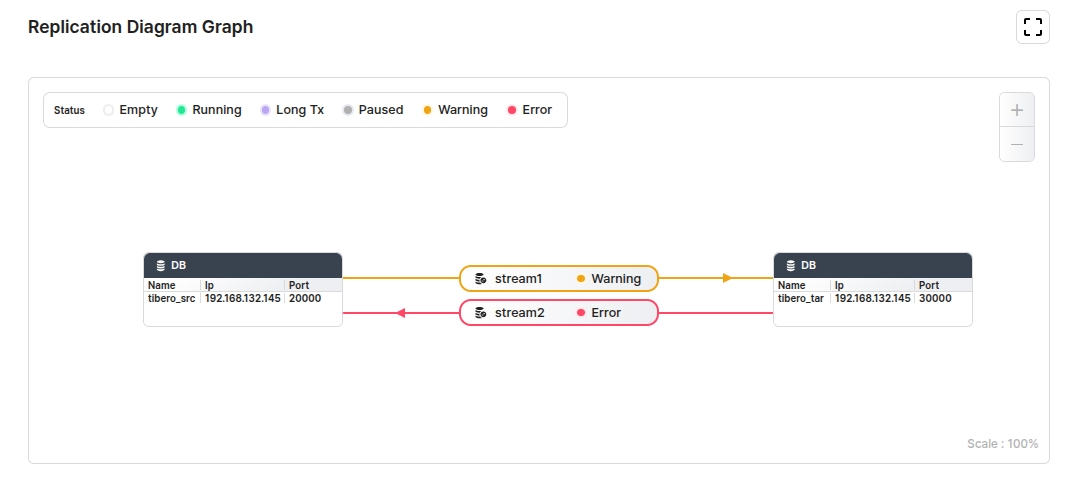

Replication Diagram Graph 예시

Stream Graph

• Replication Diagram List에서 하나의 Diagram 선택 시 속해 있는 모든 Stream의 정보를 조합해 Graph를 그려준다.

• 화살표의 진행 방향에 따라 Source Db, Target DB를 구분하며, 각 DB 정보는 Graph의 Node로 확인할 수 있다.

• 하나의 Line이 하나의 Stream과 매칭되며, Line color로 Stream의 status를 나타낸다.

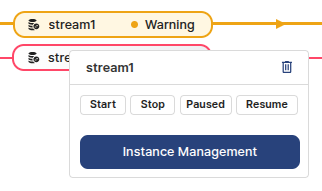

Stream Box

Line의 Stream 영역을 클릭하면 해당 Stream의 이름 및 삭제, status 변경 기능, Instance Management 페이지로 이동할 수 있는 Stream Box가 나타난다.
