Resource Monitoring Chart

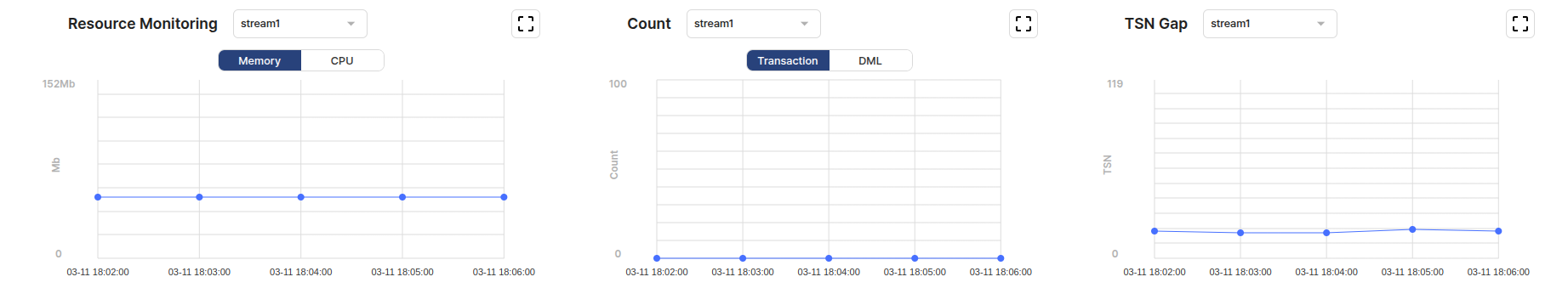

Resource Monitoring Chart 영역

선택된 Diagram에 속한 Stream 단위로 Memory 및 CPU 사용량, 동기화 중에 발생한 Transaction과 DML count, 동기화가 진행되면서 축적된 TSN Gap 등 ProSync가 동기화 중 사용하는 Resource 지표를 확인 할 수 있는 영역이다.

Replication Diagram 페이지에서는 선택된 Stream에 대하여 {현재시간}-6분 부터 {현재시간}-2분 까지의 정보만을 보여주며, 각 Chart 영역의 우측 상단의 EnLarge 버튼을 통해 상세 조회 영역으로 이동할 수 있다.

Resource Monitoring ProSync가 사용한 Memory 및 CPU 사용량을 확인 할 수 있다. 해당 차트는 Apply 프로세스의 정보만을 표시한다.

Count ProSync 동기화 중 발생한 Transaction 및 DML count를 확인할 수 있다.

TSN Gap ProSync 진행되면서 벌어지는 TSN Gap 정도를 확인할 수 있다.

---

상세 조회 영역

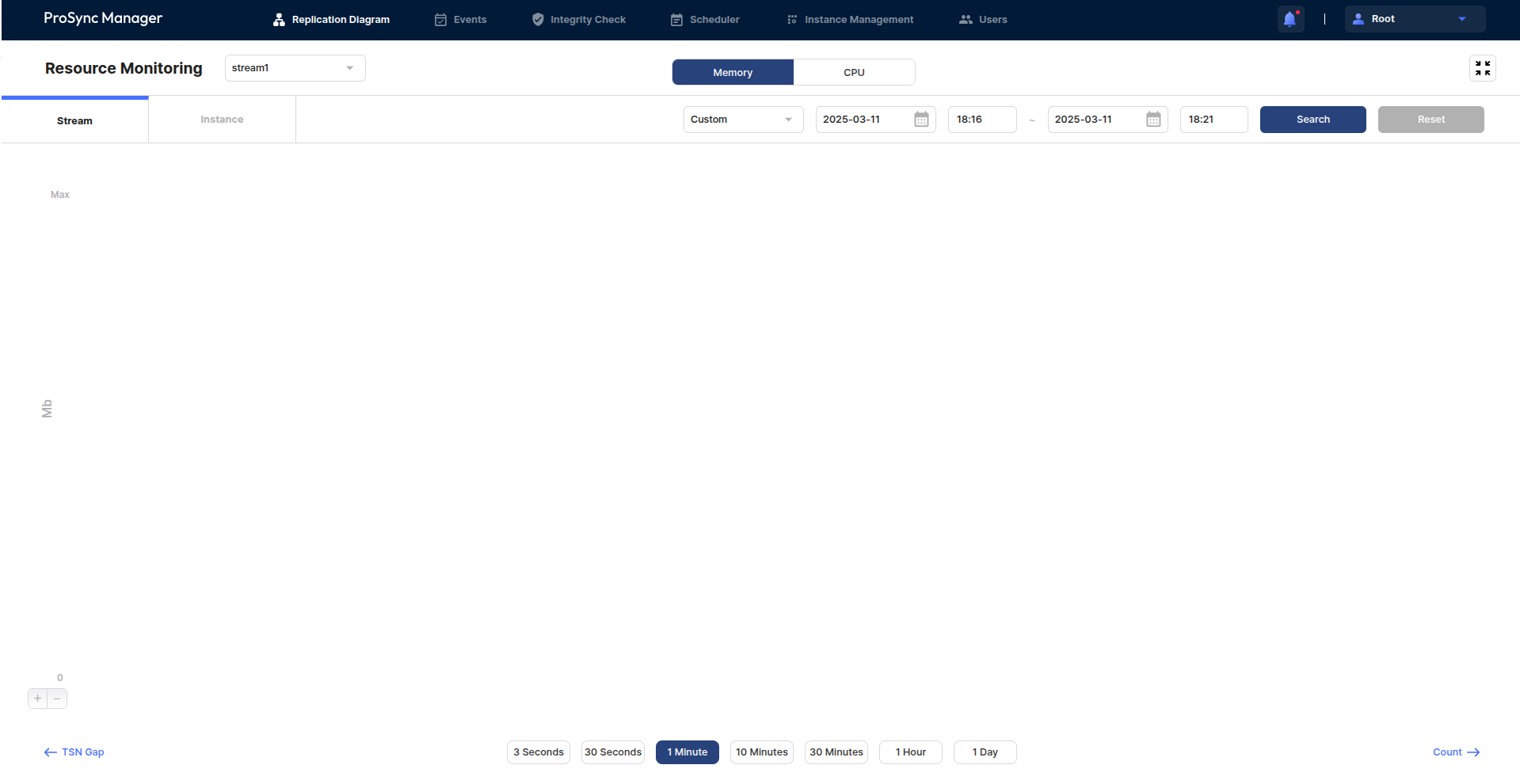

Resource Monitoring

Resource Monitoring 차트는 다음과 같은 주요 섹션으로 구성된다.

Memory / CPU 버튼

확인하고자 하는 Resource 종류 선택 버튼

Stream / Instance 탭

Resource를 확인하고자 하는 단위 선택 Instance 탭 선택 시 조회하고자 하는 Instance와 Process 종류를 선택해야 한다.

Search

조회하고자 하는 기간을 선택하여 검색

Chart 영역

Line Chart 가 그려지는 영역

Interval 선택

Line Chart의 x축 Interval 단위 선택

확대 및 축소 버튼

Line Chart의 가로 길이 확대 및 축소

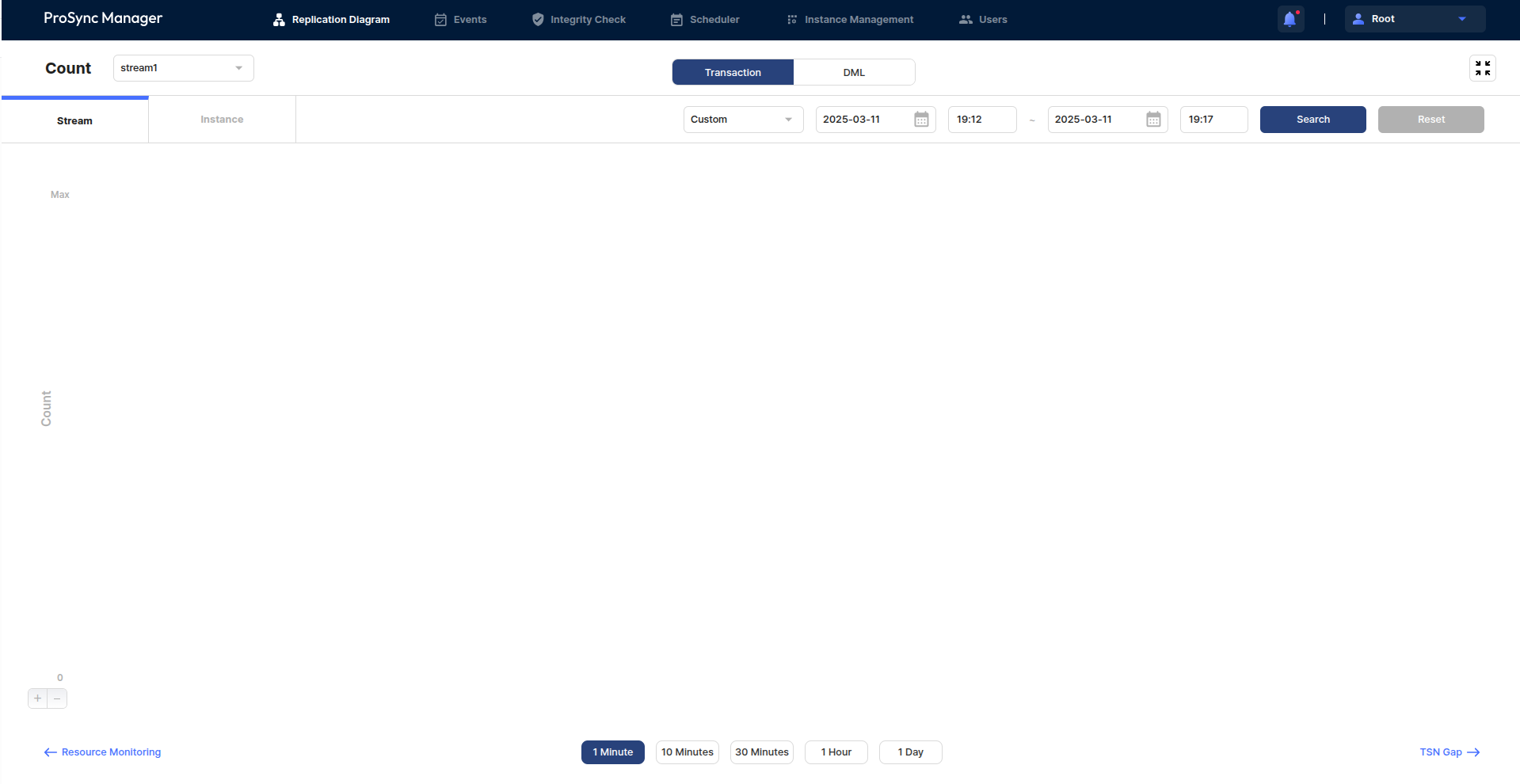

Count

Count 차트는 다음과 같은 주요 섹션으로 구성된다.

Transaction / DML 버튼

확인하고자 하는 Count 종류 선택 버튼

Stream / Instance 탭

Resource를 확인하고자 하는 단위 선택 Instance 탭 선택 시 조회하고자 하는 Instance를 선택해야 한다.

Search

조회하고자 하는 기간을 선택하여 검색

Chart 영역

Line Chart 가 그려지는 영역

Interval 선택

Line Chart의 x축 Interval 단위 선택

확대 및 축소 버튼

Line Chart의 가로 길이 확대 및 축소

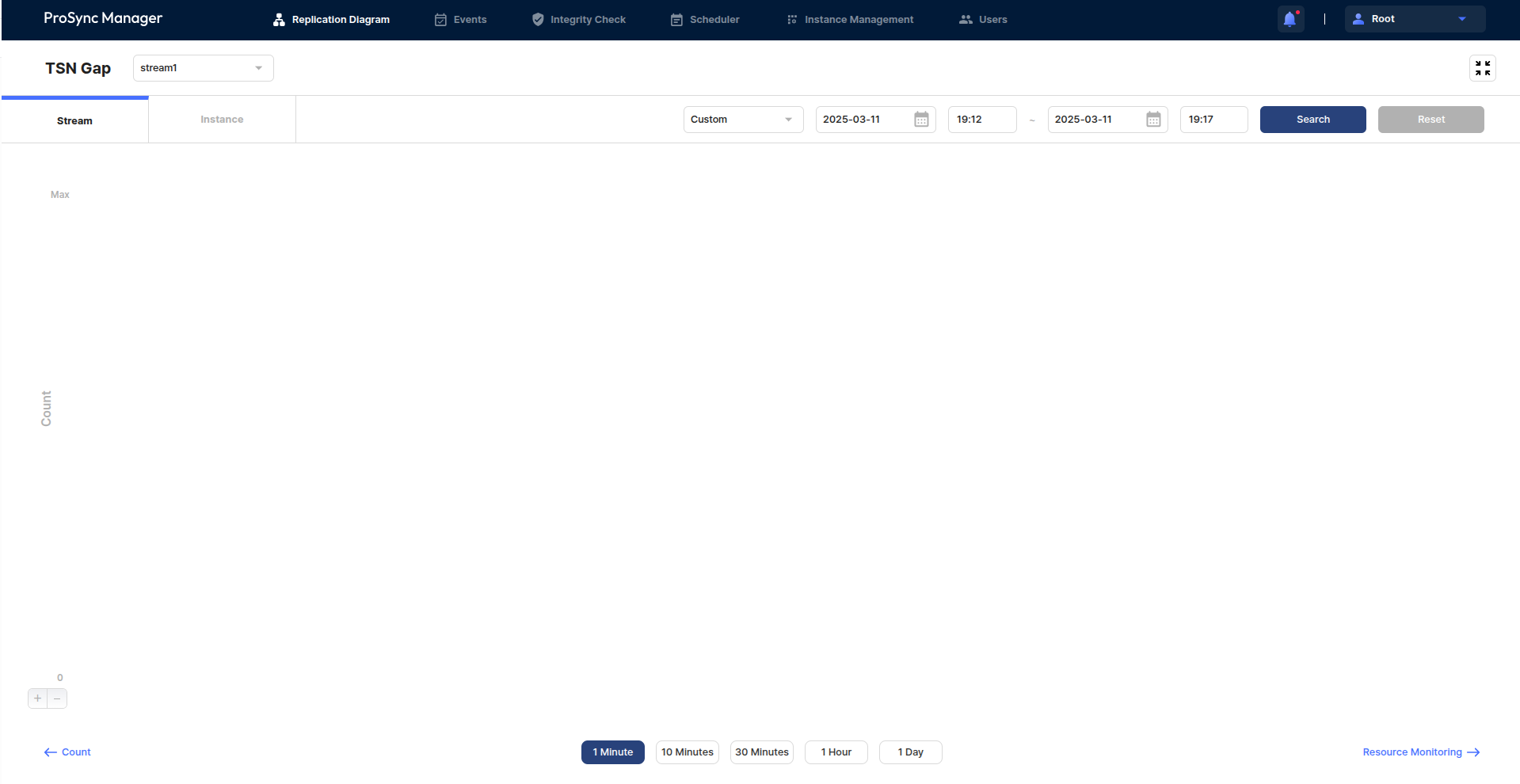

TSN Gap

TSN Gap 차트는 다음과 같은 주요 섹션으로 구성된다.

Stream / Instance 탭

Resource를 확인하고자 하는 단위 선택 Instance 탭 선택 시 조회하고자 하는 Instance를 선택해야 한다.

Search

조회하고자 하는 기간을 선택하여 검색

Chart 영역

Line Chart 가 그려지는 영역

Interval 선택

Line Chart의 x축 Interval 단위 선택

확대 및 축소 버튼

Line Chart의 가로 길이 확대 및 축소
