글로벌 내비게이션 바에서 [Realtime] > [High Availability Monitoring] > [TSC Monitoring] 메뉴를 클릭하면 TSC Monitoring 화면이 열린다.
TSC Monitoring 화면에서는 TSC 목록, 각 TSC 네트워크 구성, TSN을 통한 복구 현황 차트, Primary DB와 Standby DB 실시간 현황을 모니터링할 수 있다.
자동 갱신 주기를 설정할 수 있다. [Refresh] 버튼을 통하여 즉시 갱신할 수 있다.

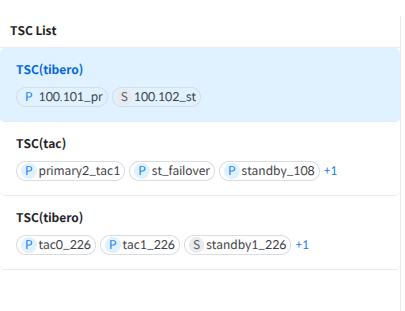

TSC 목록을 확인할 수 있다.

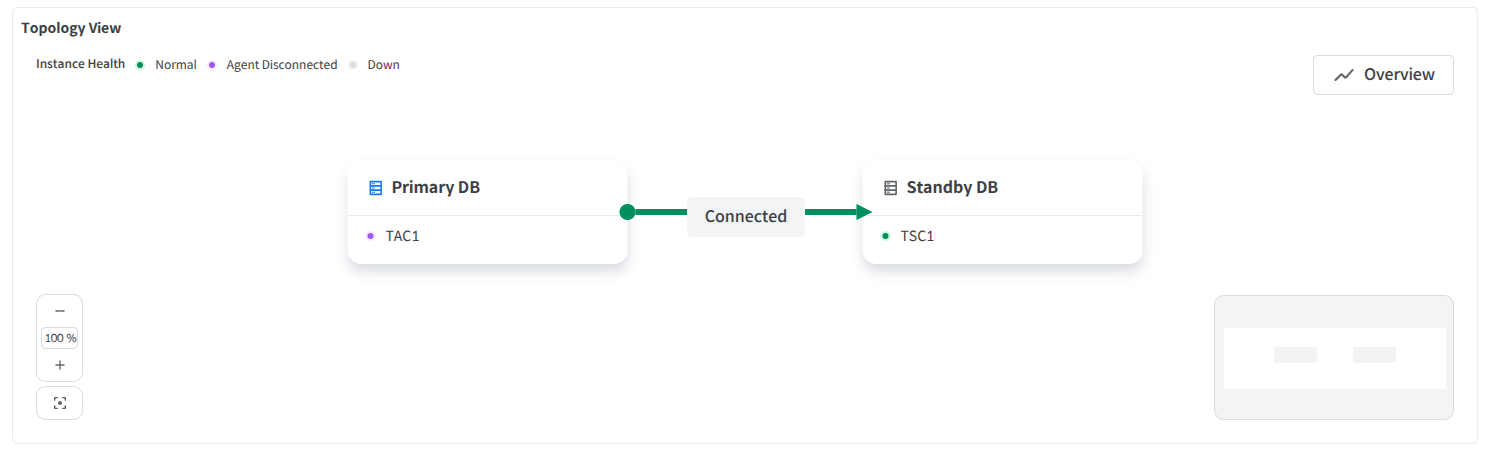

TSC 네트워크 구성을 확인할 수 있다.

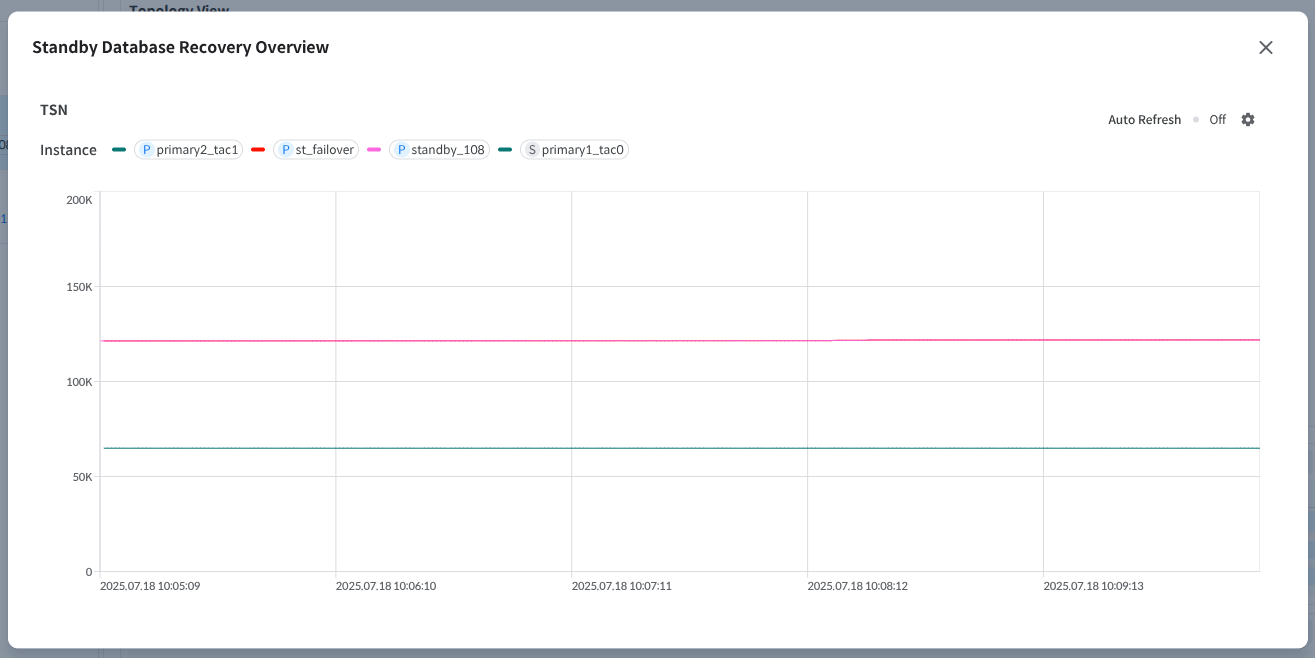

[Overview] 버튼을 누르면 TSN 차트를 확인하여 복구 현황을 모니터링할 수 있다.
Primary DB와 Standby DB의 현황을 테이블 형식으로 모니터링할 수 있다.
Primary Database, Standby Database에서 각 인스턴스명을 클릭하면 우측 사이드 패널에서 Instance Info를 확인할 수 있다.
다음은 Primary Database 화면에서 제공하는 항목에 대한 설명이다.
다음은 Standby Database 화면에서 제공하는 항목에 대한 설명이다.
Memory [MB]
인스턴스의 현재 Memory 사용량 (기본 단위 MB, Data Unit 설정에 따라 변경)
Replication Mode
Primary DB와 Standby DB 간 데이터 복제 동작 방식 표기
(표기 가능한 값: Protection, Availability, Performance)
Failover
Failover 된 Primary Instance일 경우, Failover 된 시점 표시
Open Mode
MOUNT
RECOVERY
READ WRITE
READ ONLY
Log Transport Mode
로그 전송 모드
LGWR SYNC
LGWR ASYNC
ARCH ASYNC
CPU [%]
인스턴스의 현재 총 CPU 사용률
Memory [MB]
인스턴스의 현재 Memory 사용량 (기본 단위 MB, Data Unit 설정에 따라 변경)
Last Received Log
가장 최근에 Primary로부터 전송받은 Redo Log
Last Applied Log
가장 최근에 Standby에 적용(복구) Redo Log
TSN Diff
Primary Database와 TSN 차이
STANDBY_ADDRInstance
인스턴스 이름
Current Log
가장 최근의 Redo Log
CPU [%]
Instance
인스턴스 이름
Status
Standby의 상태. Status가 여러 개일 경우 1개만 표기하고 +n으로 표기,
프라이머리 노드가 여러개일 경우 첫번째 노드와의 네트워크 상태가 표시된다.
값 종류
PRIMARY NOT CONNECTED
PRIMARY CONNECTED, RECOVERY NOT STARTED
PRIMARY CONNECTED, STARTING RECOVERY
READ-ONLY STANDBY, RECOVERY IN PROGRESS
STANDBY, RECOVERY IN PROGRESS
READ-ONLY STANDBY, RECOVERY SUSPENDED
STANDBY, RECOVERY SUSPENDED
PRIMARY DISCONNECTED, FINISHING RECOVERY
Unknown
Role
인스턴스의 현재 총 CPU 사용률
PRIMARY
STANDBY
SNAPSHOT STANDBY
CASCADING STANDBY
READ ONLY WITH APPLY
