글로벌 내비게이션 바에서 [Analysis] > [Report] > [ASH Report] 메뉴를 클릭하면 ASH Report 화면이 열린다.

ASH Report는 사용자의 권한에 따라 특정 인스턴스 또는 클러스터 단위로 데이터베이스의 활성 세션(Active Session) 정보 분석 리포트를 생성 및 조회할 수 있는 기능이다.

클러스터(TAC, TSC) 환경에서는 개별 인스턴스 또는 클러스터 전체를 대상으로 리포트를 생성할 수 있다. 클러스터에 속한 일부 인스턴스에 대한 관제 권한(Privileges)이 없는 경우에도 같은 클러스터 내에 있는 인스턴스는 조회 가능하다.

ASH Report 목록

관제 대상 인스턴스 별로 생성한 리포트 목록을 테이블 형식으로 보여준다. 목록에서 Report Name을 클릭하면 뷰어 페이지로 연계하여 해당 리포트를 조회할 수 있다.

사용자는 해당 목록에서 현재 설정된 그룹 내에서 생성된 모든 리포트를 조회할 수 있다.

Instance 드롭다운을 통해 그룹 내 특정 클러스터 또는 인스턴스의 리포트만을 선택적으로 조회하는 것도 가능하다.

다음은 ASH Report 화면에서 제공하는 항목에 대한 설명이다.

report name을 클릭하면 해당 report를 PDF 포맷으로 브라우저에서 확인할 수 있다.

체크 박스로 선택한 report를 삭제한다.

체크 박스로 선택한 report를 다운로드한다.

본 메뉴의 기능을 사용하기 위해서 FS02PS_338513a 패치 적용이 필요하다. 해당 패치 적용 후 아래 순서로 관련 패키지 실행 및 권한 부여를 한다.

1. _pkg_utl_tpr.tbw 패키지 실행

2. Copy

   GRANT EXECUTE ON SYS.DBMS_TPR TO [username];
   GRANT EXECUTE ON UTL_TPR TO [username];

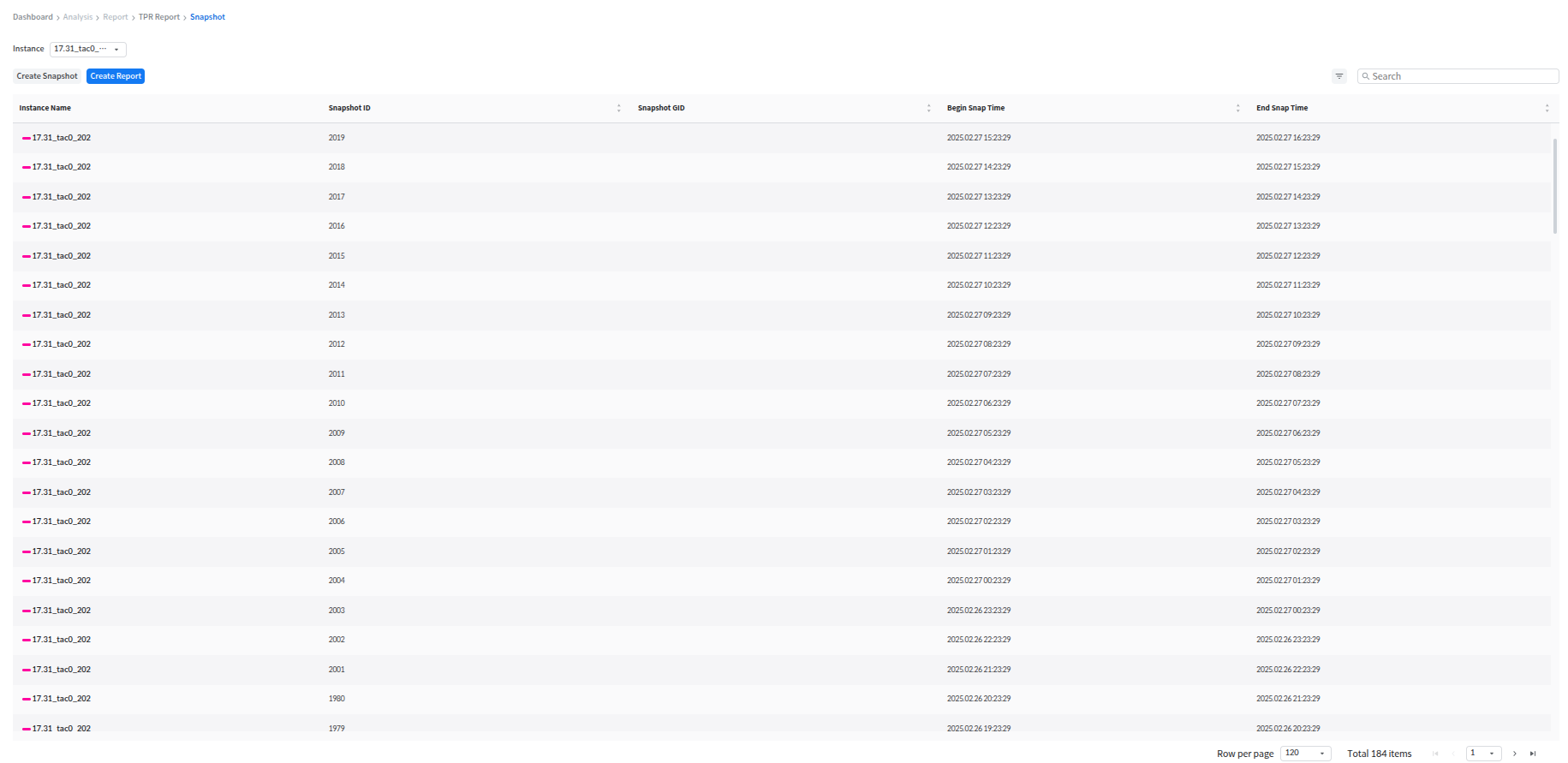

[TPR Report] 페이지에서 Snapshot 버튼을 통해 특정 인스턴스의 Snapshot 목록을 조회하거나 생성할 수 있다. 선택한 Snapshot ID 로 리포트를 생성할 수 있다.

다음은 Snapshot 화면에서 제공하는 항목에 대한 설명이다.

[ASH Report] 페이지에서 Create Report 버튼을 통해 특정 인스턴스에 대한 ASH Report를 생성할 수 있다.

Create Report 버튼 클릭 시 ASH Report를 생성하는 화면이 표시된다. Default Option과 Datetime Option이 모두 설정되어야 ASH Report 생성이 가능하다.

• Default Option

  • Report Name은 기본값이 제공되며(인스턴스명_ASH_{Created Time}) 사용자가 변경하여 사용할 수 있다.

  • Created by는 Datetime으로 고정된다.

• Datetime Option

  • ASH Report 생성을 위해 조회할 시간대를 설정하는 옵션이다.

  • Begin Time과 End Time 설정을 위해 날짜와 시간을 기입해야 하며, 시간은 24시간 기준으로 시,분,초까지 설정할 수 있다.

Create 클릭시 선택한 옵션으로 ASH Report가 생성된다.

[TPR Report] 페이지에서 인스턴스를 선택한 후 Baseline 버튼을 통해 특정 인스턴스의 Baseline 목록을 조회하거나 생성할 수 있다.

Create Baseline

Create Baseline 버튼 클릭 시 선택한 인스턴스 내 스냅샷으로 Baseline을 생성하는 화면이 표시된다.

Default Option의 Snapshot ID와 Specific Snapshot Settings 옵션은 상호 배타적으로 동작한다. (Specific Snapshot Settings 옵션 설정시 Snapshot ID 드롭다운은 비활성화된다.)

• Default Option

  • Baseline Name은 기본값이 제공되며, 사용자가 변경하여 사용할 수 있다.

  • Snapshot ID는 스냅샷 중 하나만 선택 가능하며 리스트에서 제공하는 정보는 Create Report의 스냅샷 리스트와 동일하다.

• Specific Snapshot Settings

  • 스냅샷 구간을 선택하여 Baseline을 생성하는 기능이다.
  • Begin Snapshot, End Snapshot을 하나씩 선택하여 해당 구간 내의 스냅샷으로 베이스라인이 생성된다.

• Time Option

  • 베이스라인 만료기간을 설정할 수 있다.
  • hours, days를 기준으로 설정할 수 있으며 기본값으로 0이 제공된다.

Create 클릭 시 선택한 옵션으로 베이스라인이 생성된다.

TPR Report 페이지에서 을 클릭하면 표시되는 화면과 기본적으로 동일하다. 단, Baseline 페이지에서 해당 화면에 진입할 경우 생성 방식이 Baseline로 고정되며, 변경 불가하다.

체크 박스로 선택한 baseline을 삭제한다.

글로벌 내비게이션 바에서 [Analysis] > [Report] > [TPR Report] 메뉴를 클릭하면 TPR Report 화면이 열린다.

TPR Report는 사용자의 권한에 따라 특정 인스턴스 또는 클러스터 단위로 성능 분석 리포트를 생성 및 조회할 수 있는 기능이다. 클러스터(TAC, TSC) 환경에서는 개별 인스턴스 또는 클러스터 전체를 대상으로 리포트를 생성할 수 있다.

Report 목록

관제 대상 인스턴스 별로 생성한 리포트 목록을 테이블 형식으로 보여준다. 목록에서 Report Name을 클릭하면 뷰어 페이지로 연계하여 해당 리포트를 조회할 수 있다.

사용자는 해당 목록에서 현재 설정된 그룹 내에서 생성된 모든 리포트를 조회할 수 있다.

Instance 드롭다운을 통해 그룹 내 특정 클러스터 또는 인스턴스의 리포트만을 선택적으로 조회하는 것도 가능하다.

다음은 TPR Report 화면에서 제공하는 항목에 대한 설명이다.

테이블에서 Snapshot ID 컬럼에는 리포트 생성에 사용된 Snapshot 중 가장 오래된 항목을 노출한다.

See All 버튼을 클릭하면 리포트 생성에 사용된 나머지 Snapshot 목록을 확인할 수 있다.

표시된 Snapshot ID 리스트는 Period와 Snapshot ID로 검색 가능하다.

테이블에서 Report Name을 클릭하면 해당 리포트를 PDF 포맷으로 브라우저에서 확인할 수 있다.

테이블 좌측 체크 박스에 1개 이상의 항목을 체크한 뒤, Delete 버튼을 클릭하면 선택한 리포트가 삭제된다.

테이블 좌측 체크 박스에 1개 이상의 항목을 체크한 뒤, Download 버튼을 클릭하면 선택한 리포트가 개별 다운로드된다.

[TPR Report] 페이지에서 Create Report 버튼을 통해 특정 인스턴스에 대한 TPR Report를 생성할 수 있다.

Create Report 버튼 클릭 시 인스턴스 선택 창이 노출되며, 인스턴스 선택 시 TPR Report Create 화면이 표시된다.

만약 파라미터에 TPR Report를 생성할 수 있는 Snapshot과 Baseline이 없을 경우 리포트 생성이 불가능하다는 안내 메세지가 출력된다.

TPR Report 페이지의 Create Report는 2단계에 걸쳐 진행된다.

1단계) 리포트 이름과 파라미터를 설정한다.

• Report Name은 기본 값이 제공되며(인스턴스명_TPR_{Created Time}) 사용자가 변경하여 사용할 수 있다.

• Parameter는 Snapshot과 Baseline 중 하나를 선택할 수 있다.

  • Snapshot 선택 시 Snapshot ID, Snapshot Global ID, Datetime 중에서 하나를 선택하여 TPR 리포트를 생성할 수 있다.

  • Baseline 선택 시 상세 설정 없이 다음 단계로 진행한다.

특정 Snapshot ID 하나를 선택하거나, 특정 Snapshot 구간을 선택하여 TPR Report를 생성한다. Snapshot ID Option과 Specific Snapshot Settings는 서로 배타적으로 동작한다. (Specific Snapshot Settings 옵션 설정 시 Snapshot ID Option은 비활성화 된다.)

• Snapshot ID Option

  • 하나의 스냅샷으로 TPR Report 를 생성하는 기능이다.
  • 드롭다운으로 스냅샷 리스트를 제공하며 스냅샷 리스트에서는 Snapshot ID, Instance 이름, 해당 Snapshot의 시간대 정보가 제공된다.

기 생성된 GID로 TPR Report를 생성한다. Snapshot Global ID Option과 Specific Snapshot Global ID Settings는 서로 배타적으로 동작한다. (Specific Snapshot Global ID Settings 옵션 설정 시 Snapshot Global ID Option은 비활성화 된다.)

• Snapshot Global ID Option

  • 하나의 Global 스냅샷으로 TPR Report 를 생성하는 기능이다.

  • 드롭다운으로 스냅샷 리스트를 제공하며 스냅샷 리스트에서는 Snapshot GID, Instance 이름, 해당 Snapshot의 시간대 정보가 제공된다.

사용자가 원하는 시간대의 스냅샷을 선택하여 TPR Report를 생성한다. Datetime Option과 Specific Datetime Settings 옵션은 상호 연관되어 동작한다. (Specific Datetime Settings 옵션 설정 위해서는 Datetime Option 설정이 필수적이다)

• Datetime Option

  • TPR Report 생성을 위해 Snapshot의 시간대를 설정하는 옵션이다.

  • Begin Time과 End Time 설정을 위해 날짜와 시간을 기입해야 하며, 시간은 24시간 기준으로 시, 분, 초까지 설정할 수 있다.

기 생성된 베이스라인중 하나를 선택하여 TPR Report를 생성한다. 베이스라인 리스트에서는 Baseline ID, Baseline Name을 표시하며, 검색 기능을 제공한다 베이스라인으로 추출할 경우 TXT 형식만 지원한다.
