Common User는SysmasterDB에서 얻을 수 있는 기본적인 권한이다.

유저는 Super Admin 또는 Admin으로부터 권한(Configurable Privileges)을 할당받는다.

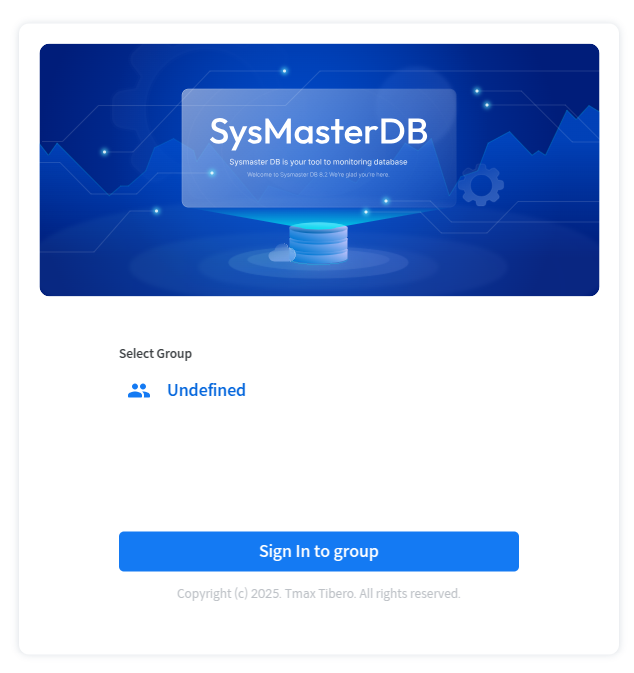

만약 아직 소속된 그룹이 존재하지 않다면, Undefined로 로그인이 가능하고, 로그인 후에는 My Account를 제외한 모든 페이지에서 정보를 열람할 수 없다.

GNB 우측의 버튼을 통해 pdf 형식의 매뉴얼을 내려받을 수 있다.

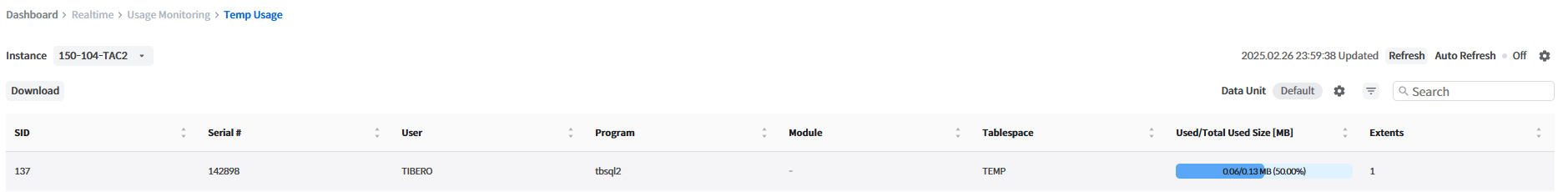

글로벌 내비게이션 바에서 [Realtime] > [Usage Monitoring] > [Temp Usage] 를 클릭하면 Temp Usage 페이지가 열린다.

Temp Usage 페이지에서는 Session Temp 사용량 정보를 보여준다. 효율적인 실행 계획 또는 잘못 쓰여진 SQL Statement로 인하여 과도하게 Temporary Tablespace 영역을 사용하고 있는 세션을 모니터링할 수 있다.

다음은 Session Temp Usage 페이지에서 제공하는 항목에 대한 설명이다.

현재 session에서 수행중인 SQL과 동일한 SQL의 과거 수행 이력 및 통계를 보여준다.

SQL 수행 과거 이력 기한 선택

현재 session에서 수행 중인 SQL과 동일한 SQL이 과거에 수행되었던 이력을 조회하기 위하여, 원하는 기간을 선택하여 조회할 수 있다.

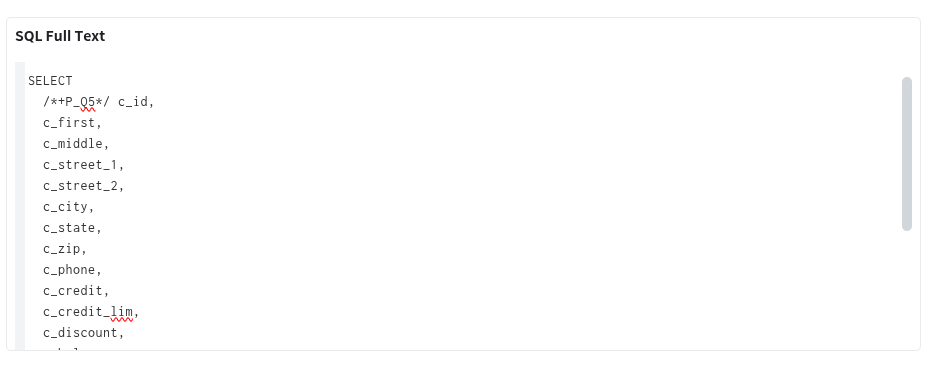

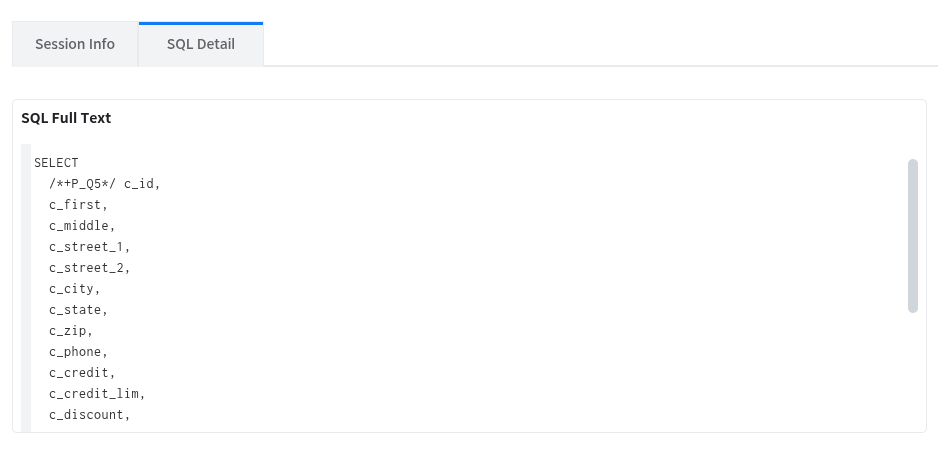

SQL Full Text

현재 session에서 수행 중인 SQL 전문을 보여준다.

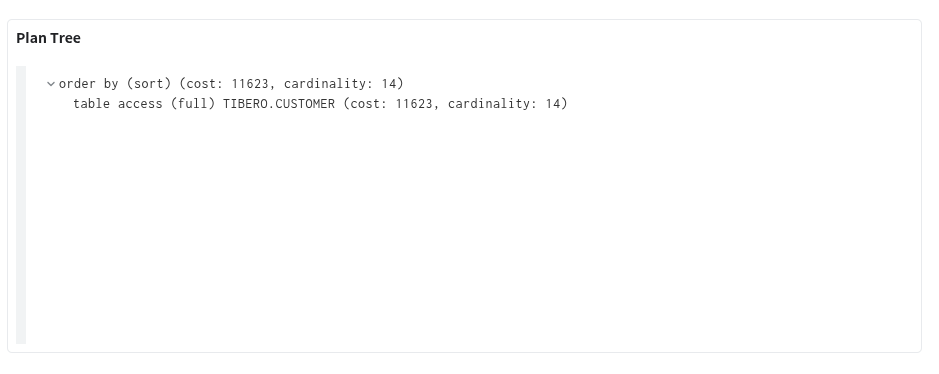

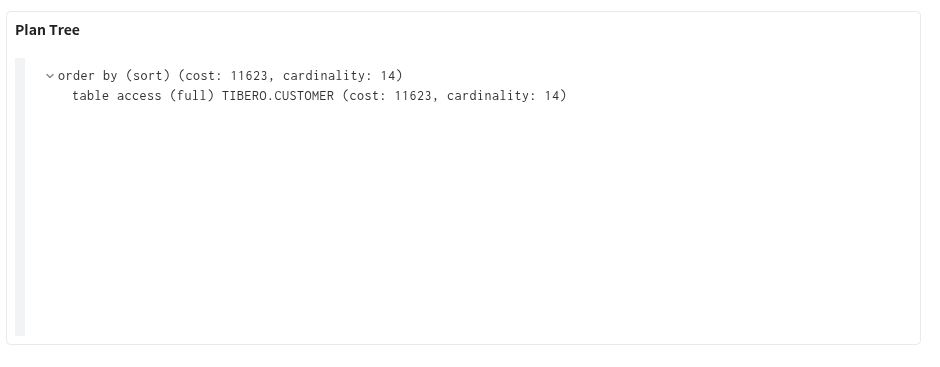

Plan Tree

현재 session에서 수행 중인 SQL에 대한 Plan을 확인할 수 있는 화면이다. 이때 SQL Plan을 Tree 구조로 보여준다.

SQL 수행 이력 통계

현재 수행 중인 SQL과 동일한 SQL들의 과거 이력들의 통계 정보를 보여준다. Summary, execute count, physical reads, logical reads, plan history, sql trace 항목들을 보여준다.

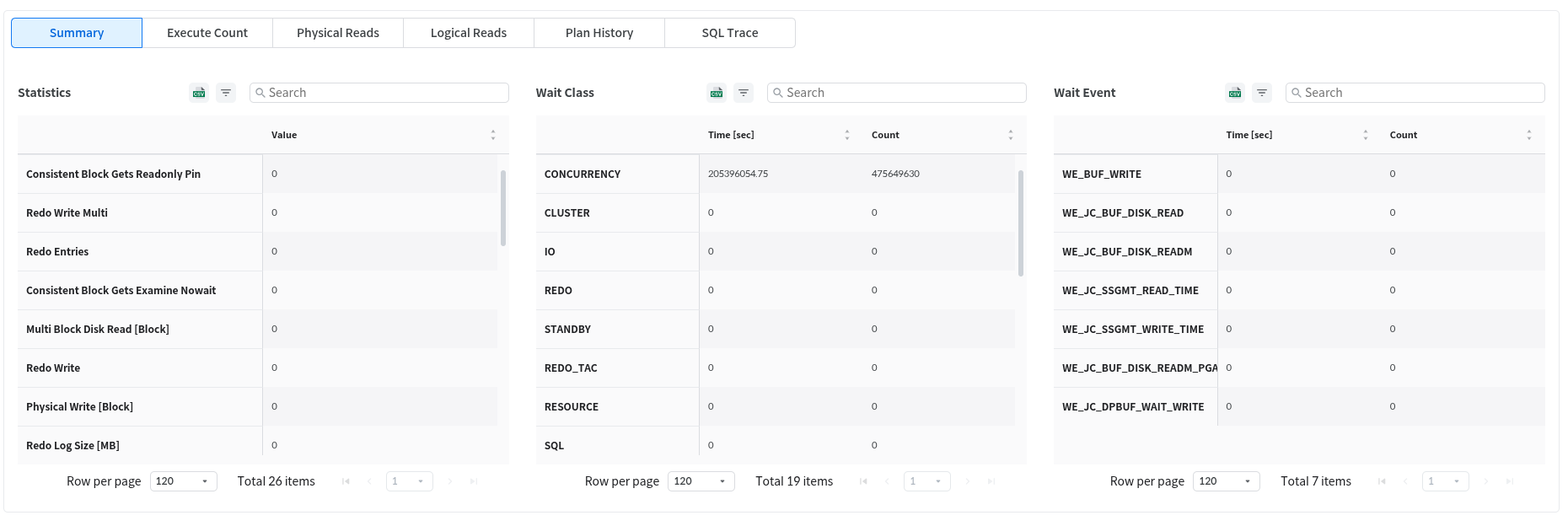

Summary

Summary 탭 화면에서는 분석 구간 동안 stat 지표 및 wait event 리스트와 각 wait event별 wait time의 값을 확인할 수 있다.

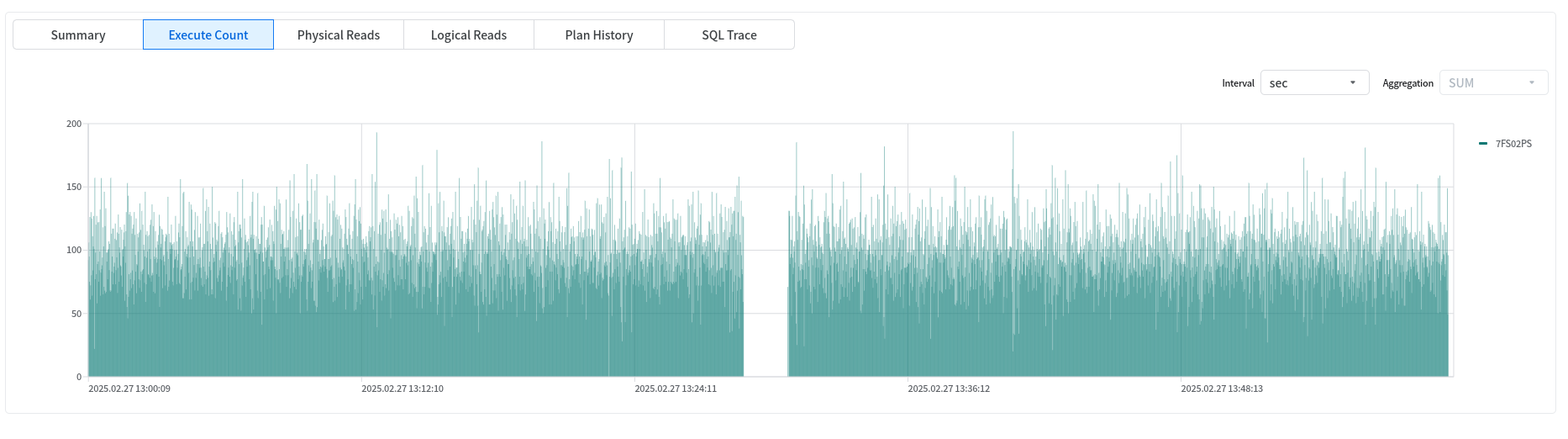

Execute Count 탭 화면에서는 시간 단위별 Execute Count를 차트 형태로 확인할 수 있다.

Physical Reads 탭 화면에서는 시간 단위별 Physical Reads를 차트 형태로 확인할 수 있다.

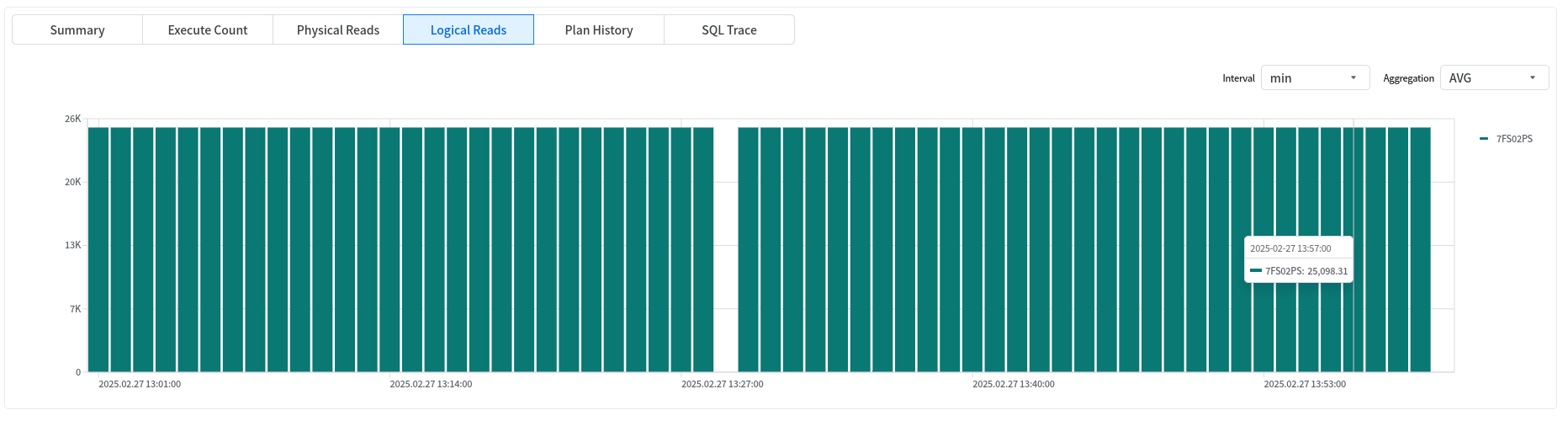

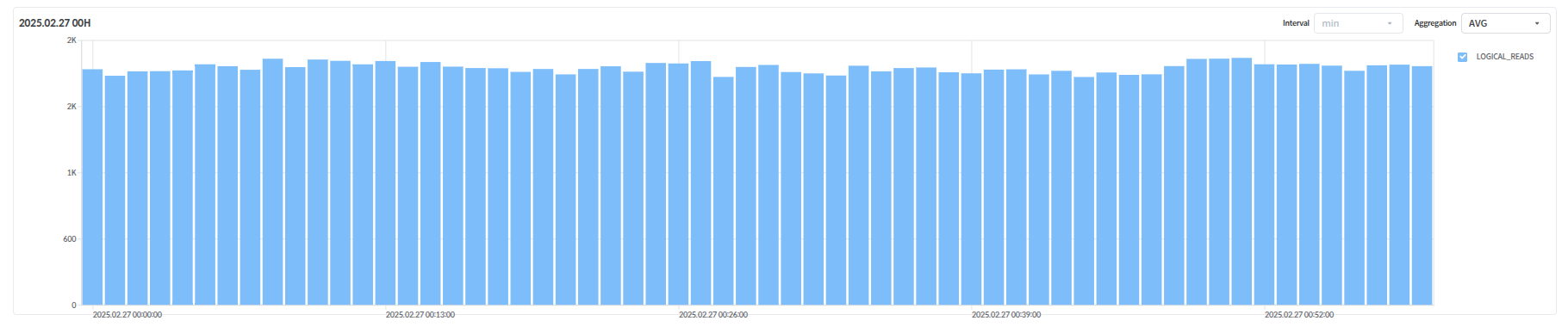

Logical Reads 탭 화면에서는 1분 단위의 Logical Reads를 차트 형태로 확인할 수 있다.

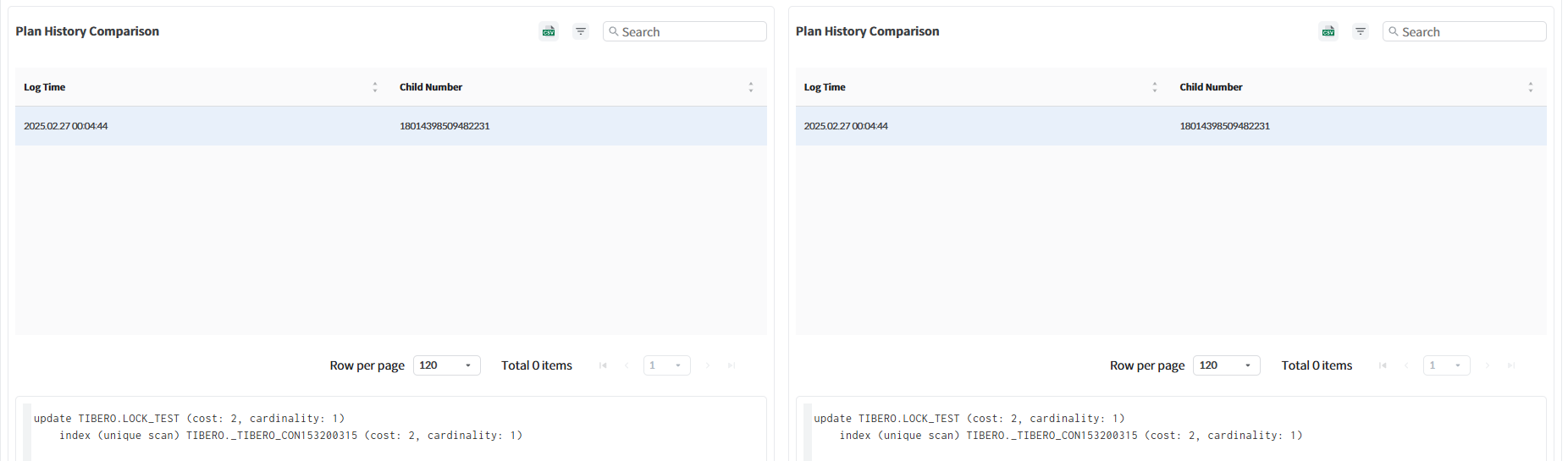

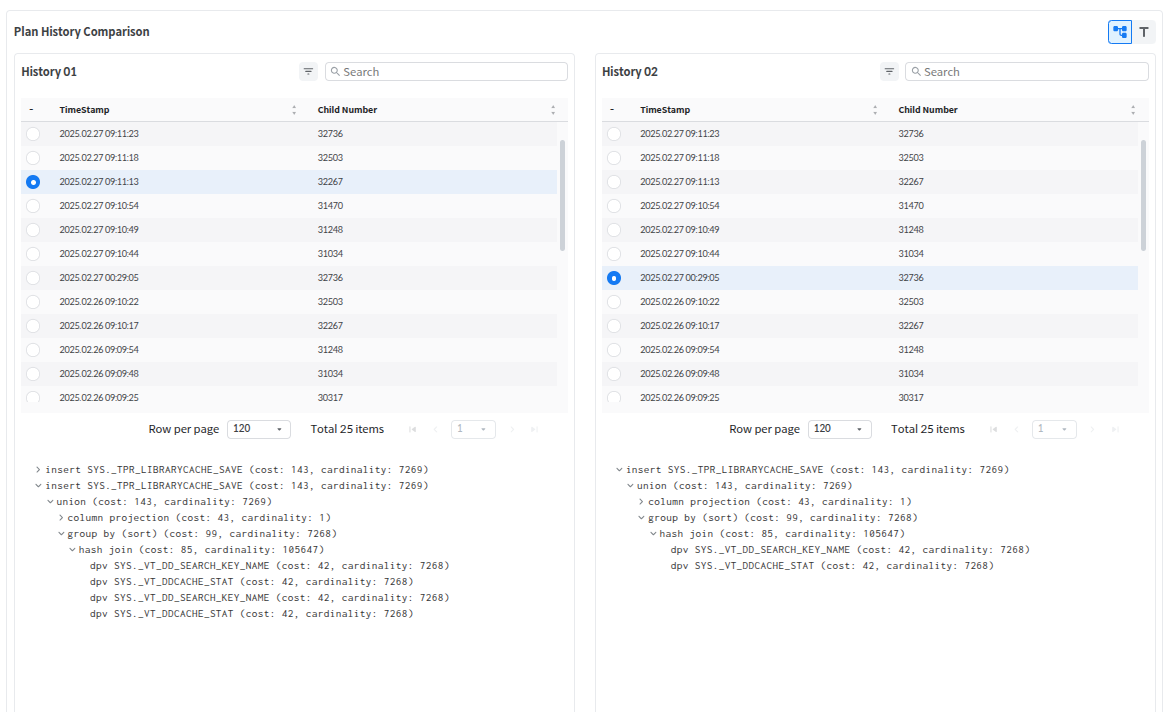

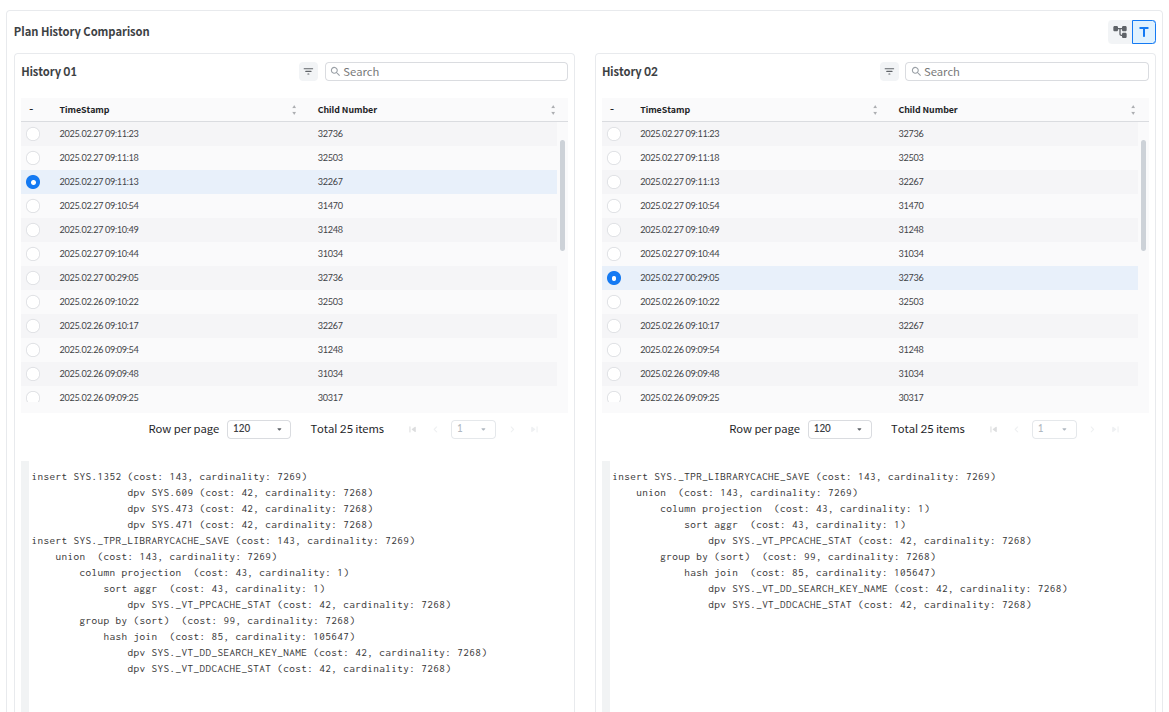

Plan History 탭 화면에서는 같은 쿼리에 대해 Plan별 비교가 가능하다.

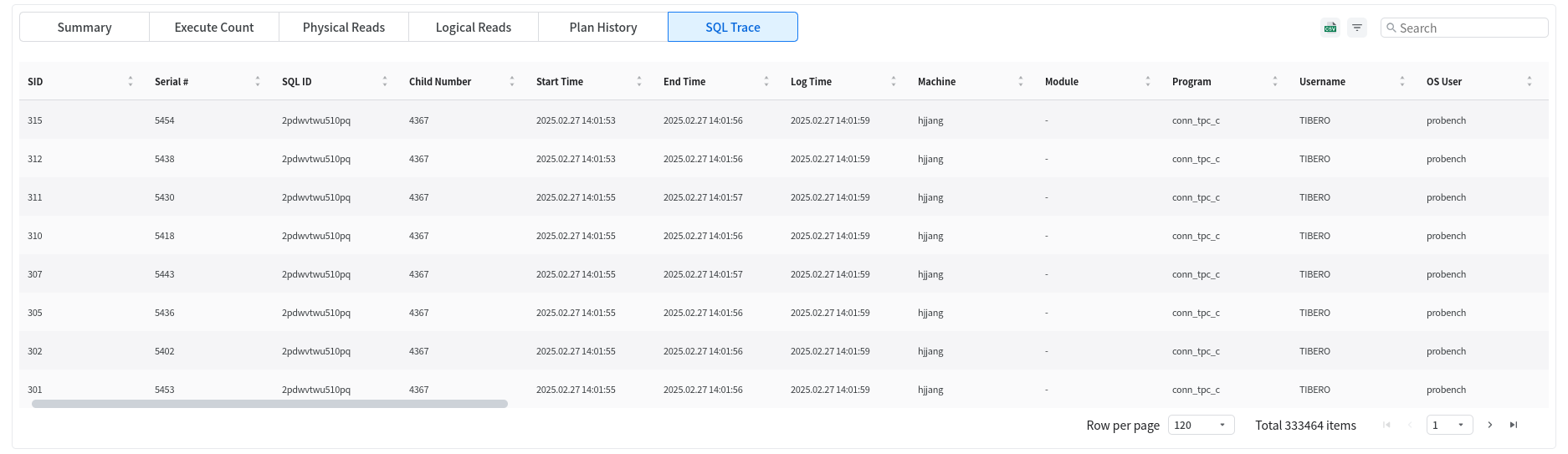

SQL Trace 탭 화면에서는 조회 기간 동안의 SQL 수행 이력(Trace 정보)을 확인할 수 있다.

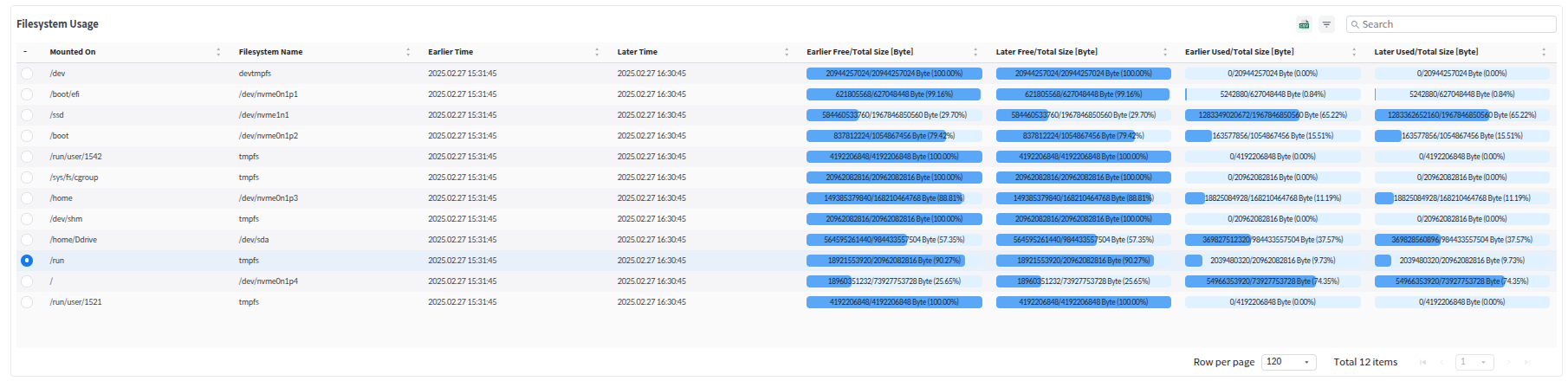

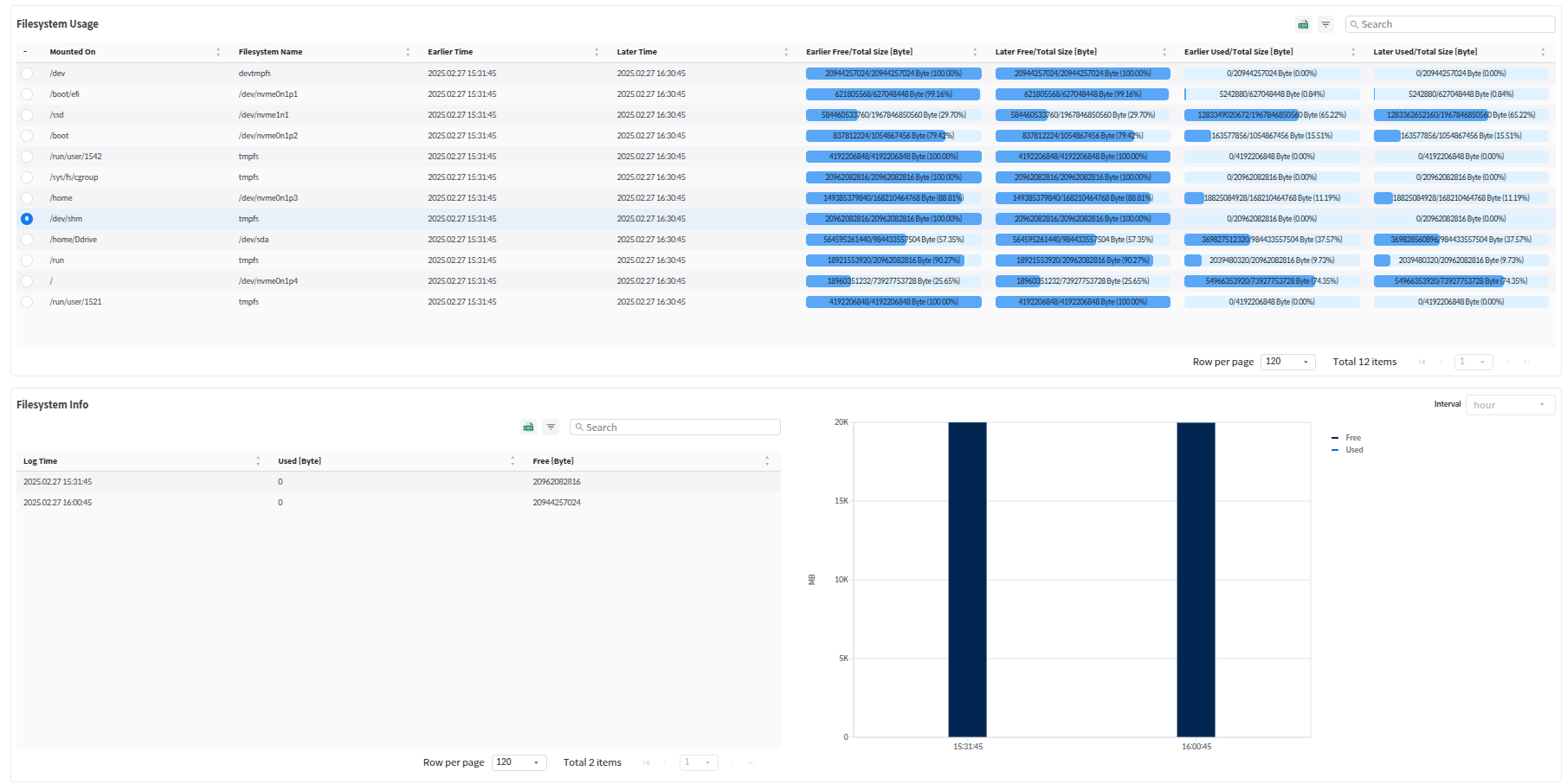

글로벌 내비게이션 바에서 [Analysis] > [Usage Analysis] > [Filesystem Usage] 메뉴를 클릭하면 Filesystem Usage 화면이 열린다.

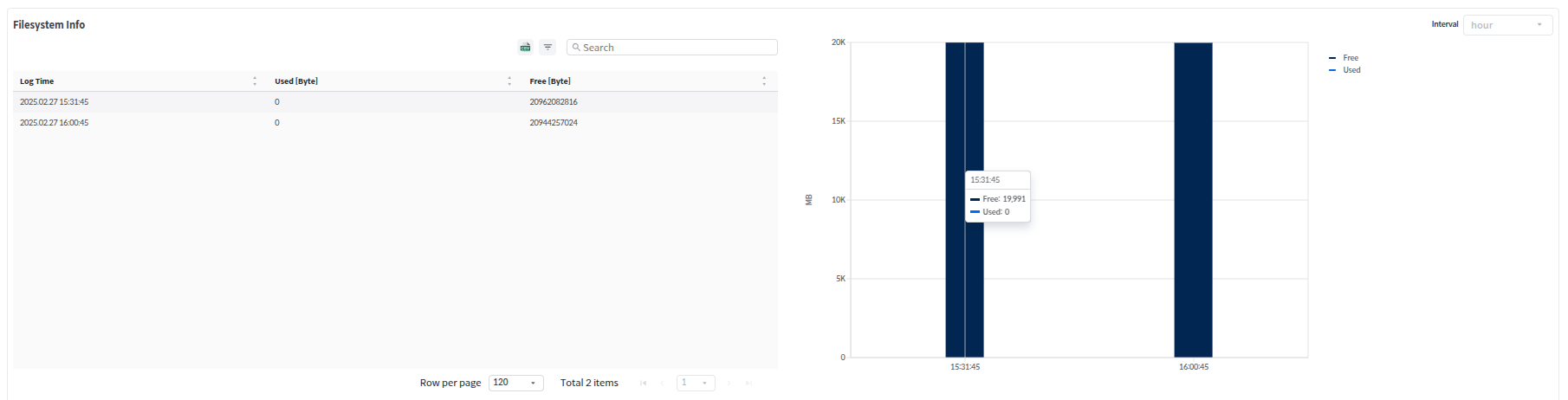

이 화면에서는 지정한 기간 동안의 파일 시스템 이름별 서버에 마운트된 크기의 변화량을 확인할 수 있다.

다음은 Filesystem Usage 화면에서 제공하는 항목에 대한 설명이다.

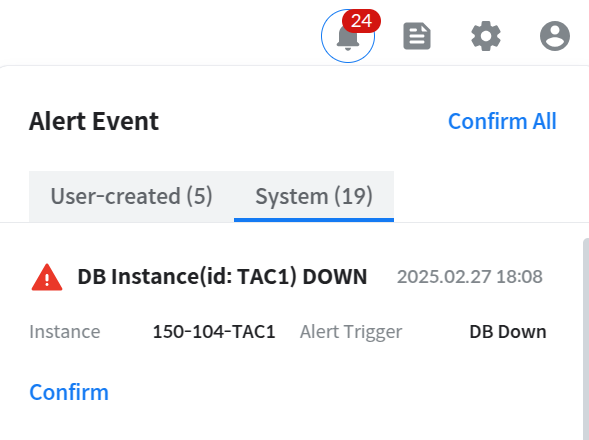

글로벌 내비게이션 바에서 [Analysis] > [History Analysis] > [Alert Event Analysis] 페이지를 클릭하면 Alert Analysis 페이지가 열린다.

Alert Event Analysis 페이지에서는 SysMaster DB 8 제품의 사용자가 설정한 알림 및 시스템 알림 규칙 대한 알림 발생 이력을 확인할 수 있다. 또한 발생한 알림에 대한 확인 여부도 확인할 수 있다.

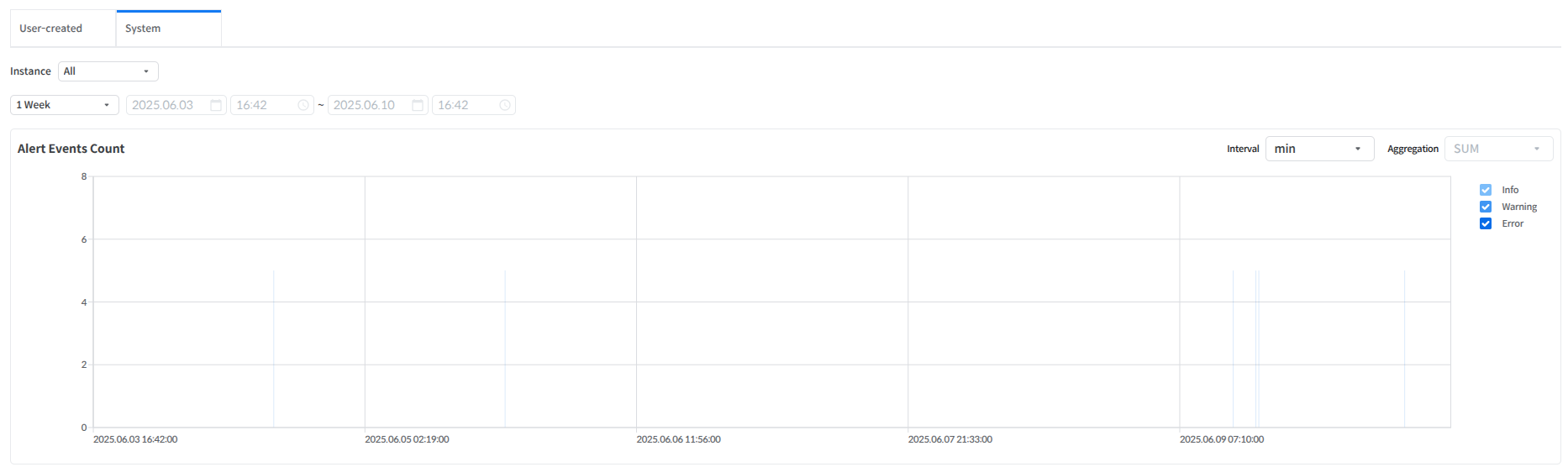

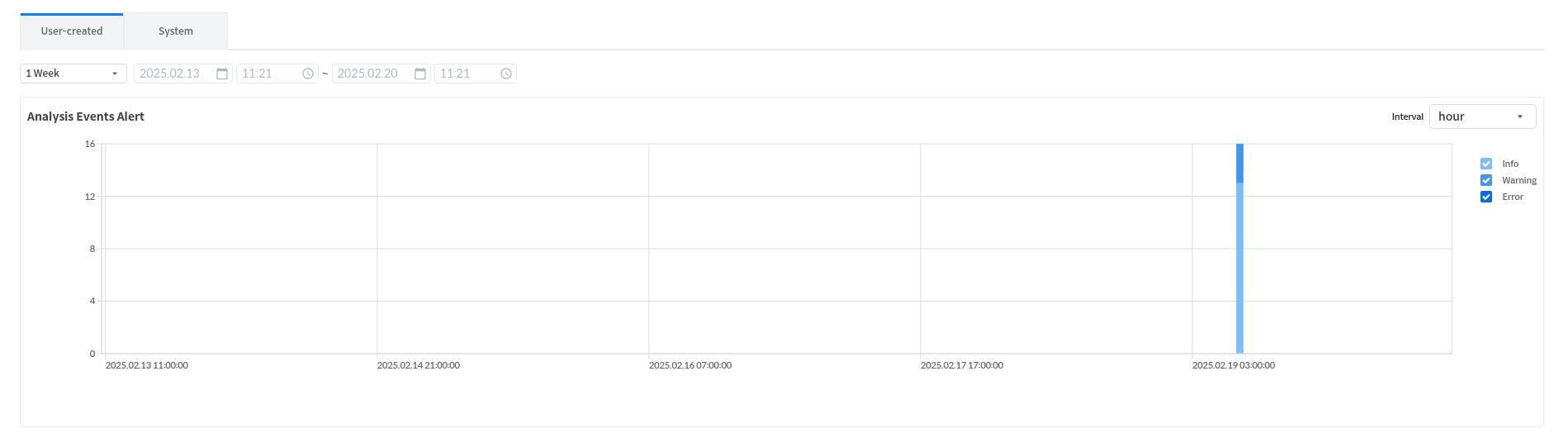

User-created

시간 범위를 설정하여 사용자 설정 알림 발생 정보를 차트로 조회하여 볼 수 있다.

System

시간 범위를 설정하여 사용자 설정 알림 발생 정보를 차트로 조회하여 볼 수 있다.

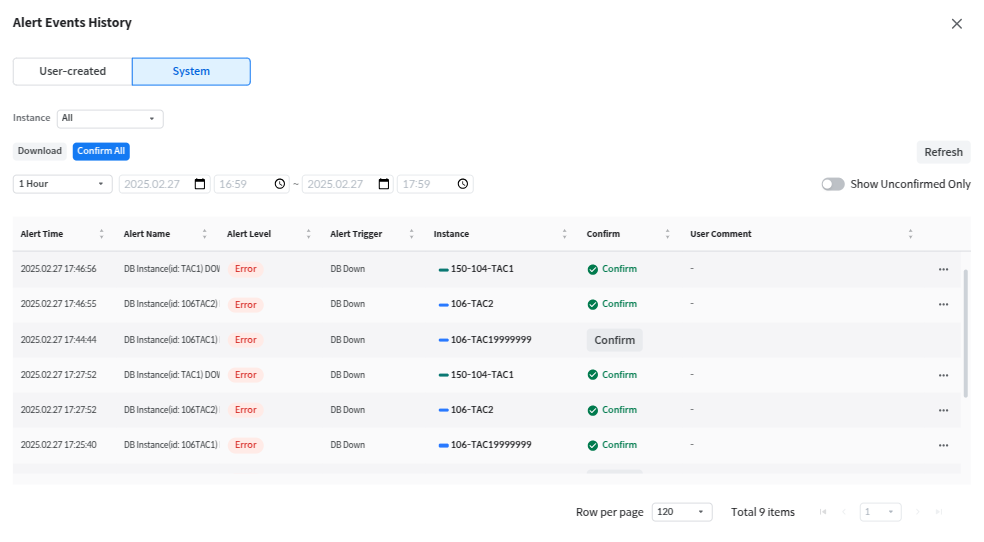

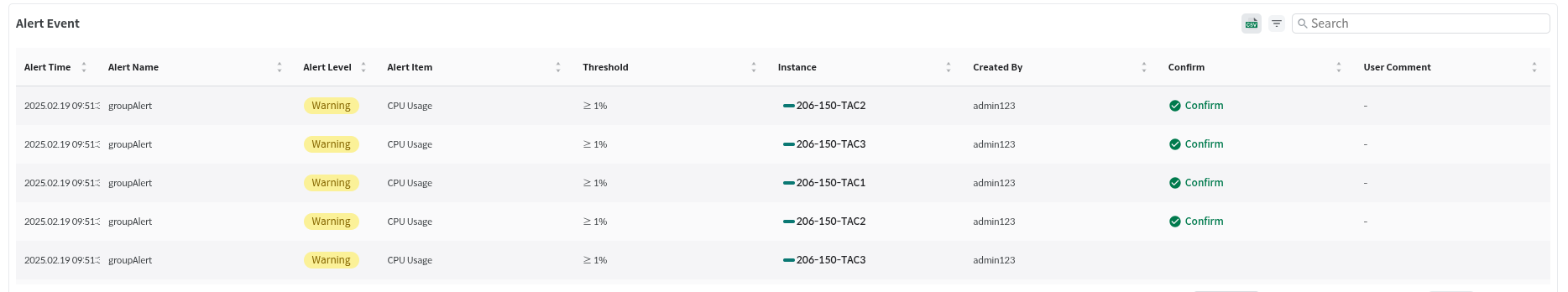

Alert Event 목록

User created 탭과 System 탭 차트의 특정 시간을 클릭하여 해당 시간의 알림 목록을 조회할 수 있다.

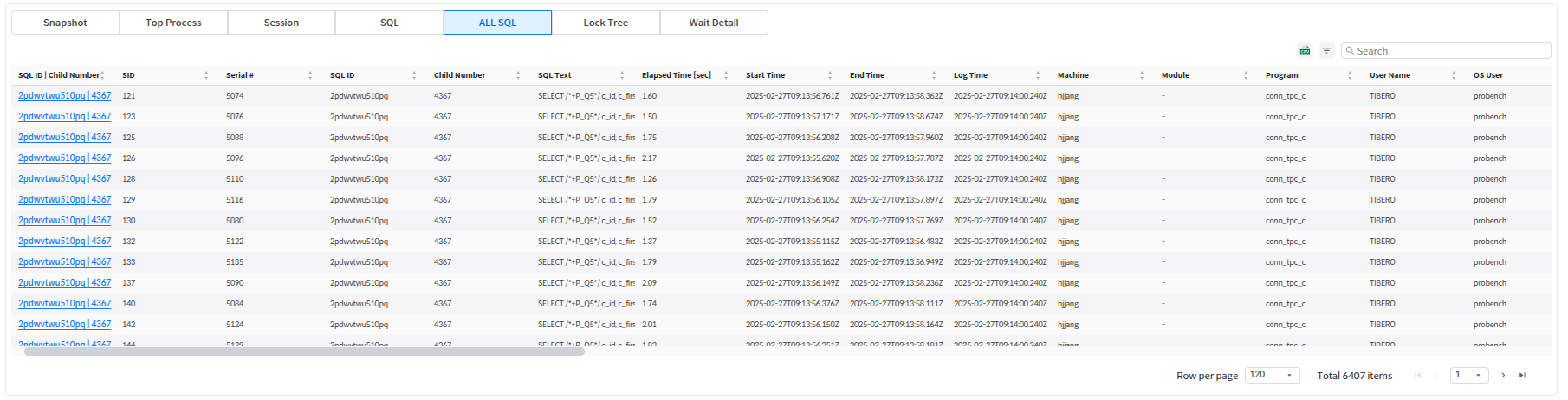

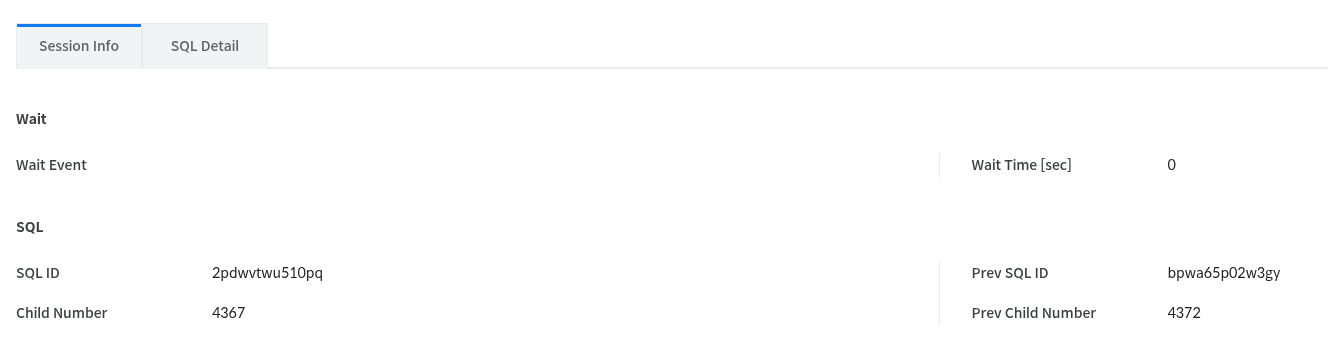

현재 session의 상태 정보, session에서 수행중인 SQL 정보들을 보여준다.

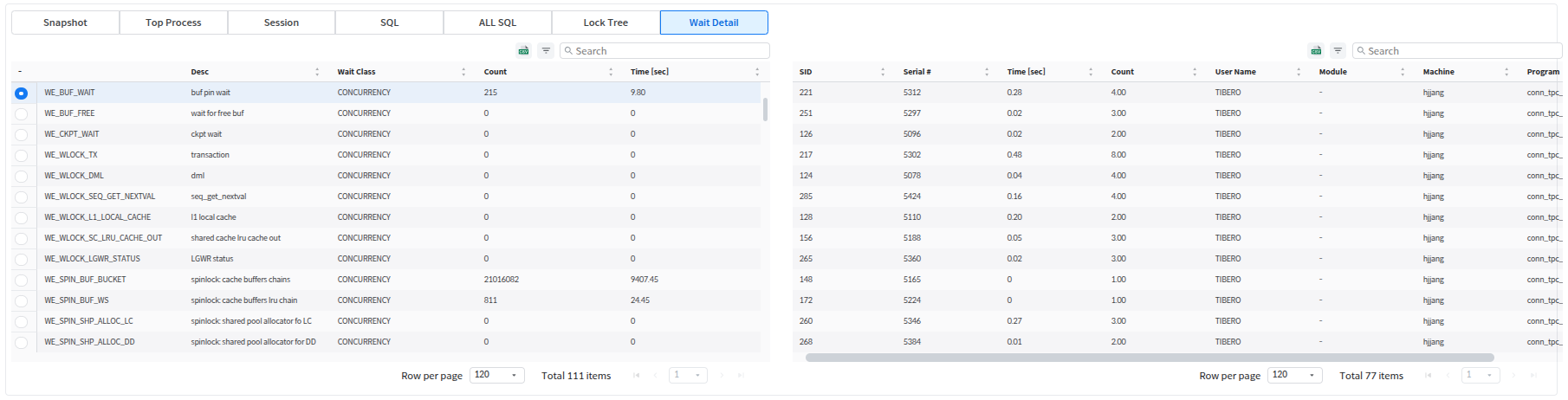

Wait event 정보

현재 session의 wait event 발생 정보이다.

현재 session에서 수행 중인 SQL 전문을 보여준다.

현재 session에서 수행 중인 SQL에 대한 Plan을 확인할 수 있는 화면이다. 이때 SQL Plan을 Tree 구조로 보여준다.

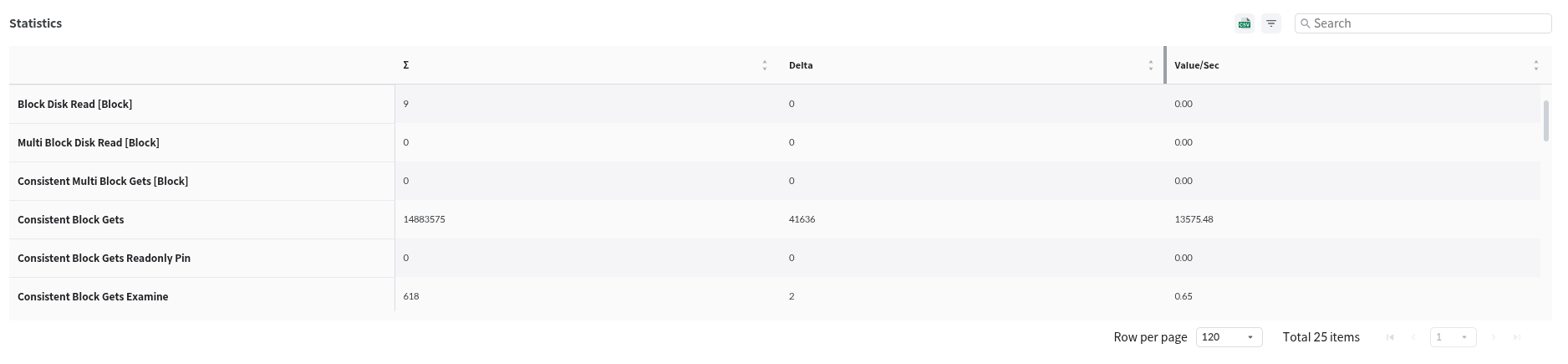

현재 session 상태 지표이다.

상태 지표 별 항목은 다음과 같다.

상태 지표 목록은 다음과 같다.

Total Session Count 화면에서는 All Session Count에서 선택한 총 세션의 갯수를 확인할 수 있다.

다음은 Total Session Count 화면에서 제공하는 항목에 대한 설명이다.

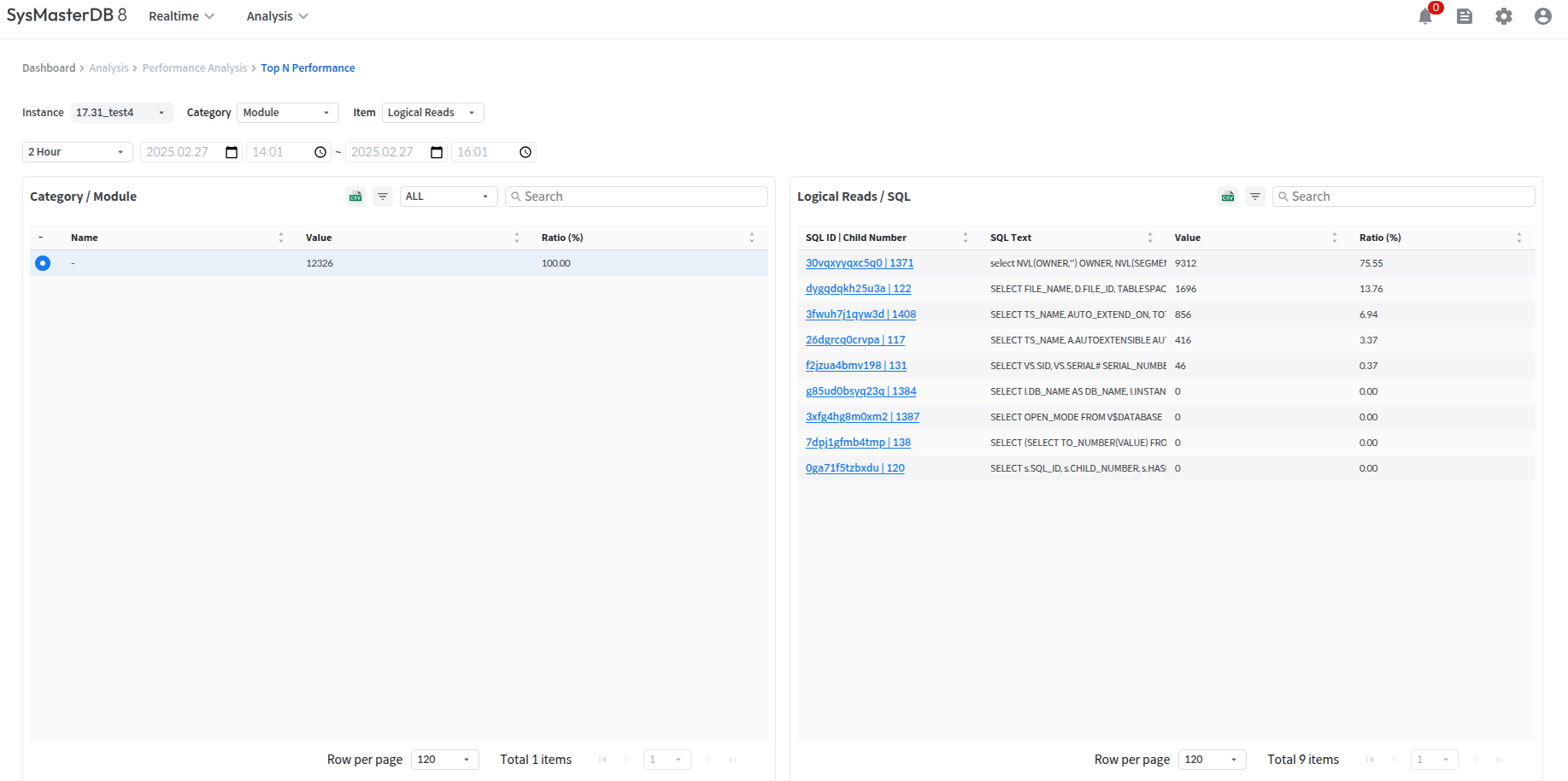

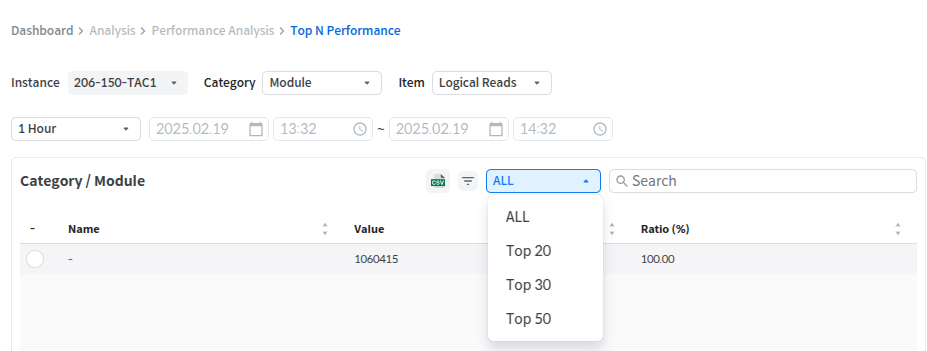

글로벌 내비게이션 바에서 [Analysis] > [Performance Analysis] > [Top N Performance] 메뉴를 클릭하면 Top N Performance 화면이 열린다.

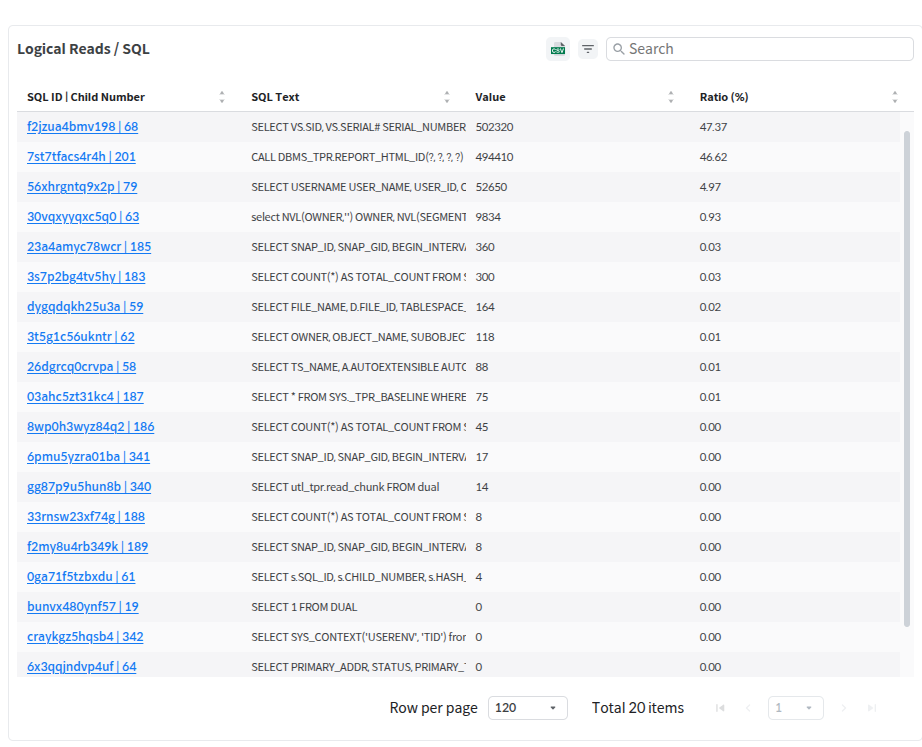

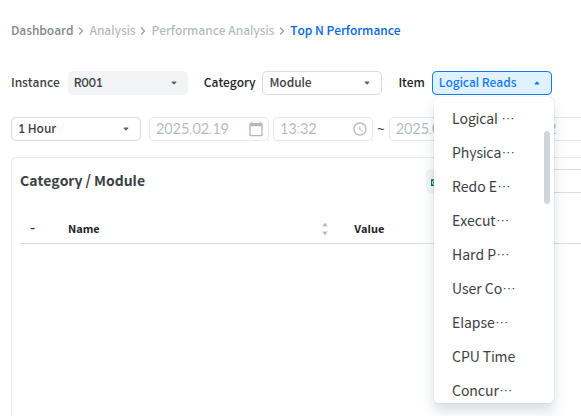

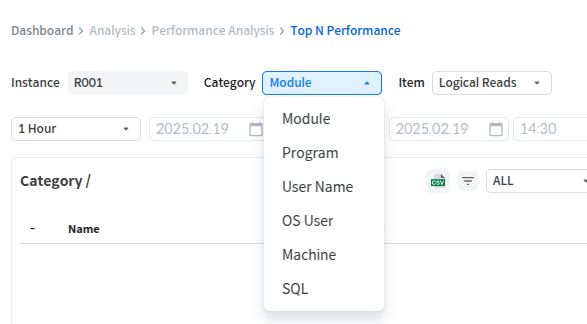

Top N Performance 화면에서는 검색 기간 동안에 상위에 존재하는 SQL에 대해 확인할 수 있다.

이때 Category와 Item을 설정하면 선택한 Item에 대해 Value를 확인할 수 있다. 또한 Category에서 값을 선택하여 더블 클릭을 하면 SQL에 대한 정보를 확인할 수 있고, SQL을 선택하여 더블 클릭하면 SQL Detail 화면으로 연계된다.

다음은 탭 화면의 각 영역에 대한 설명이다.

데이터 집계 기준으로 'Machine', 'Module', 'Program', 'Username', 'OS user'가 있으며 'SQL' 선택 시 집계 기준을 설정하지 않는다.

집계 항목으로 'Logical Reads', 'Physical Reads', 'Redo Entries', 'Execute Count' 등이 있다.

글로벌 내비게이션 바에서 [Analysis] > [Usage Analysis] > [Segment Usage] 메뉴를 클릭하면 Segment Usage 화면이 열린다.

Overview

조회하기 원하는 날짜를 선택할 수 있는 기능이 있다. 조회한 기간의 Segment usage 목록에 간단하게 사용량 증감을 보여준다.

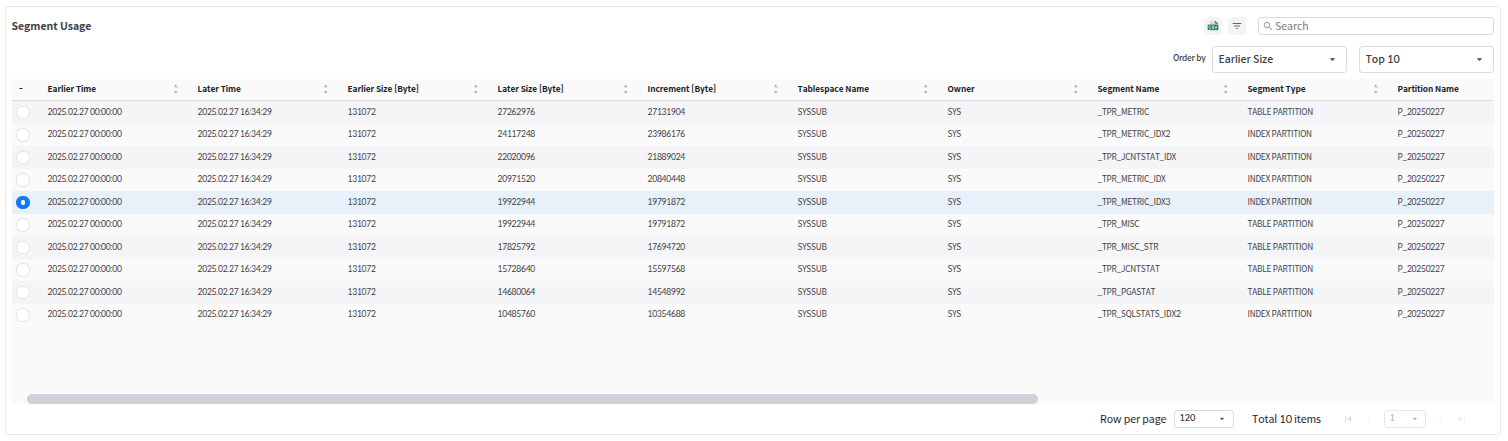

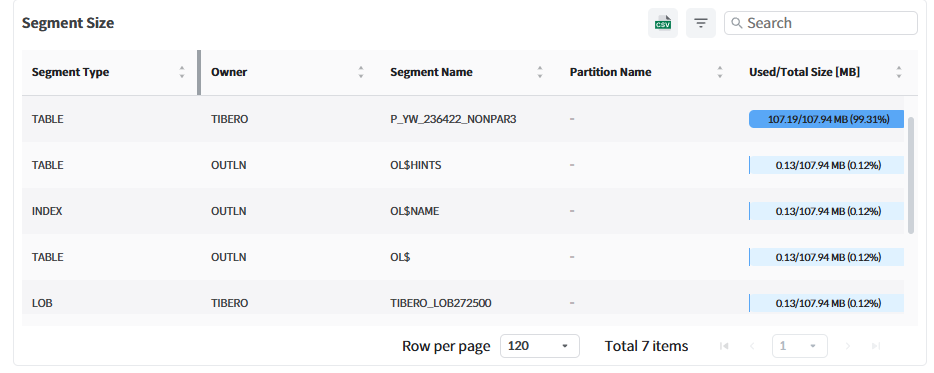

Segment Usage

이 화면에서는 지정한 기간 동안의 세그먼트 이름별 크기의 변화량을 확인할 수 있다.

다음은 Segment Usage 화면에서 제공하는 항목에 대한 설명이다.

Segment Usage Header에는 데이터 조회를 위한 필터링을 선택할 수 있는 기능이 있다.

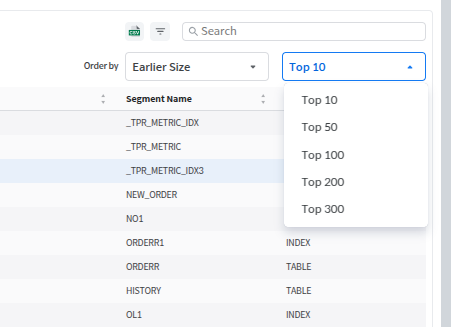

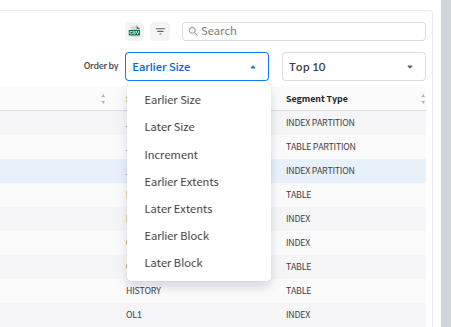

Order by 우측의 드롭박스를 이용해 원하는 column으로 정렬할 수 있다.

그 오른쪽의 드롭박스를 이용해 사용자가 보기를 원하는 top 개수를 설정할 수 있다.

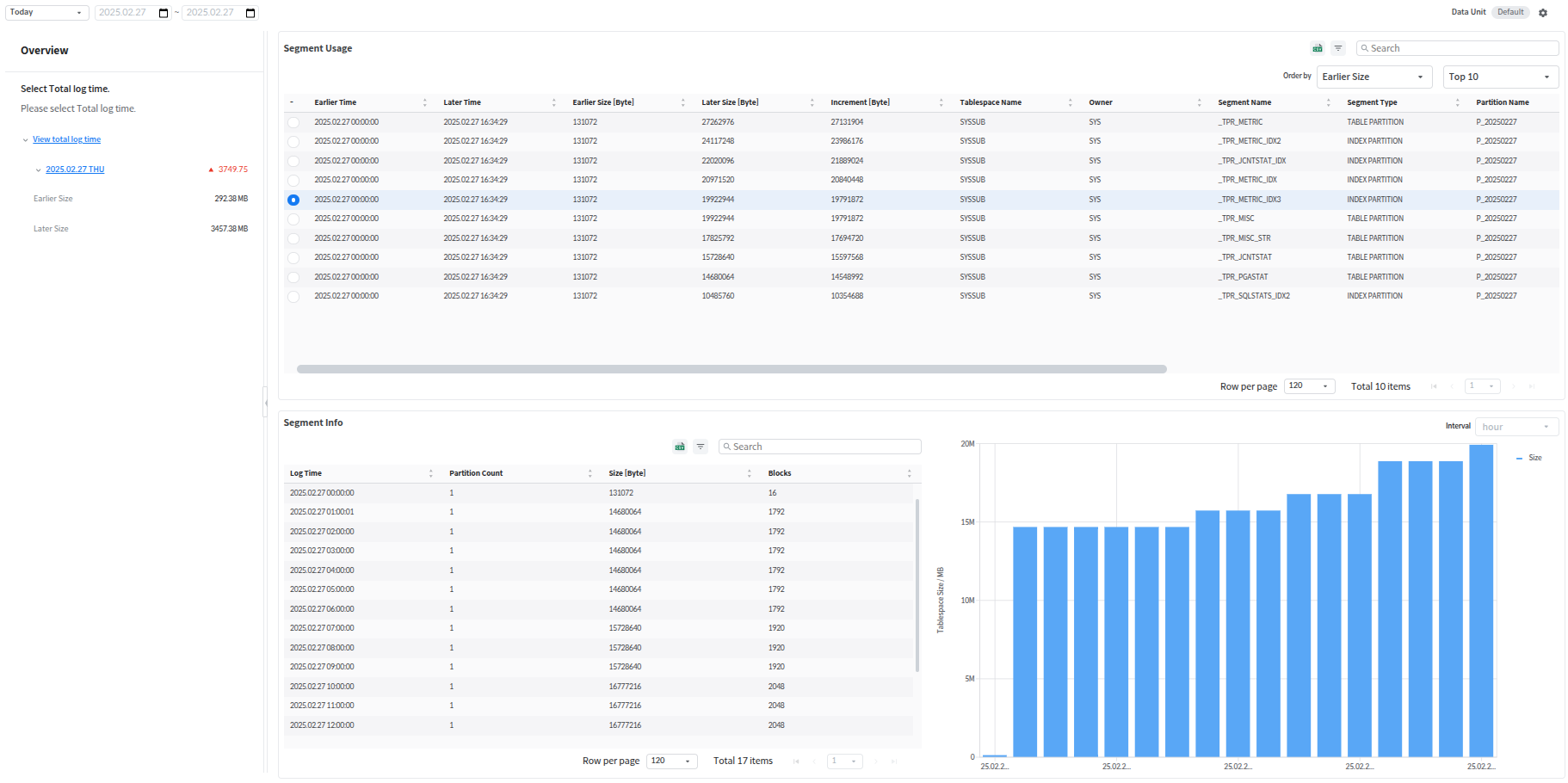

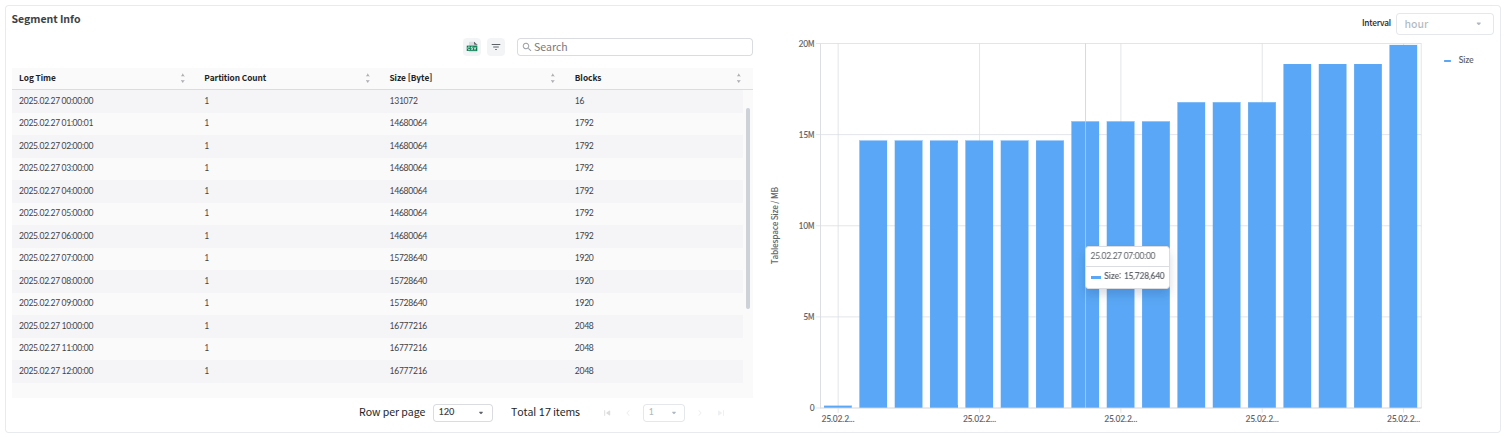

Segment Usage 에서 특정 데이터 클릭 시 해당 세그먼트의 일자별 크기 변화를 상세하게 확인할 수 있다. 이때 오른쪽의 그래프를 통해 크기 변화량을 한눈에 파악할 수 있다.

다음은 Segment Info 화면에서 제공하는 항목에 대한 설명이다.

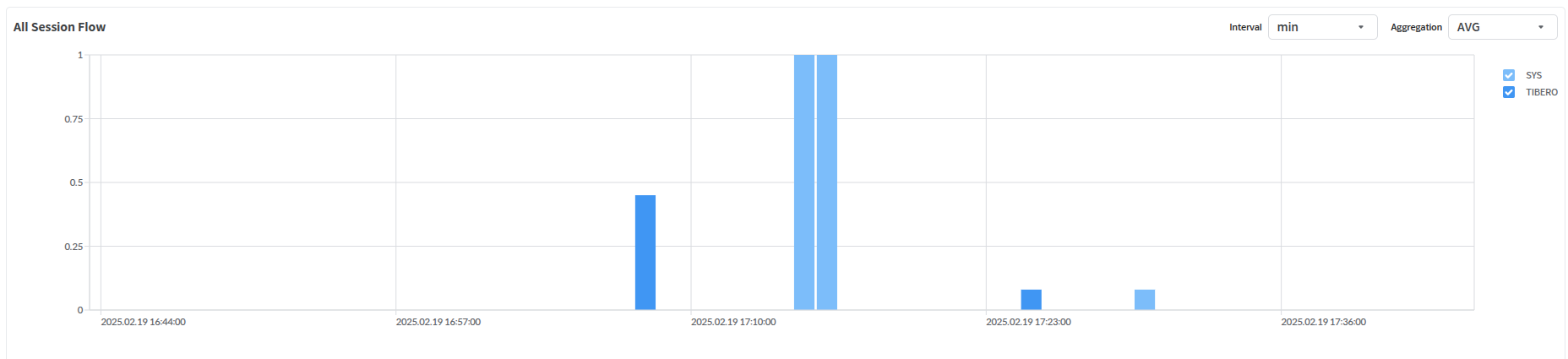

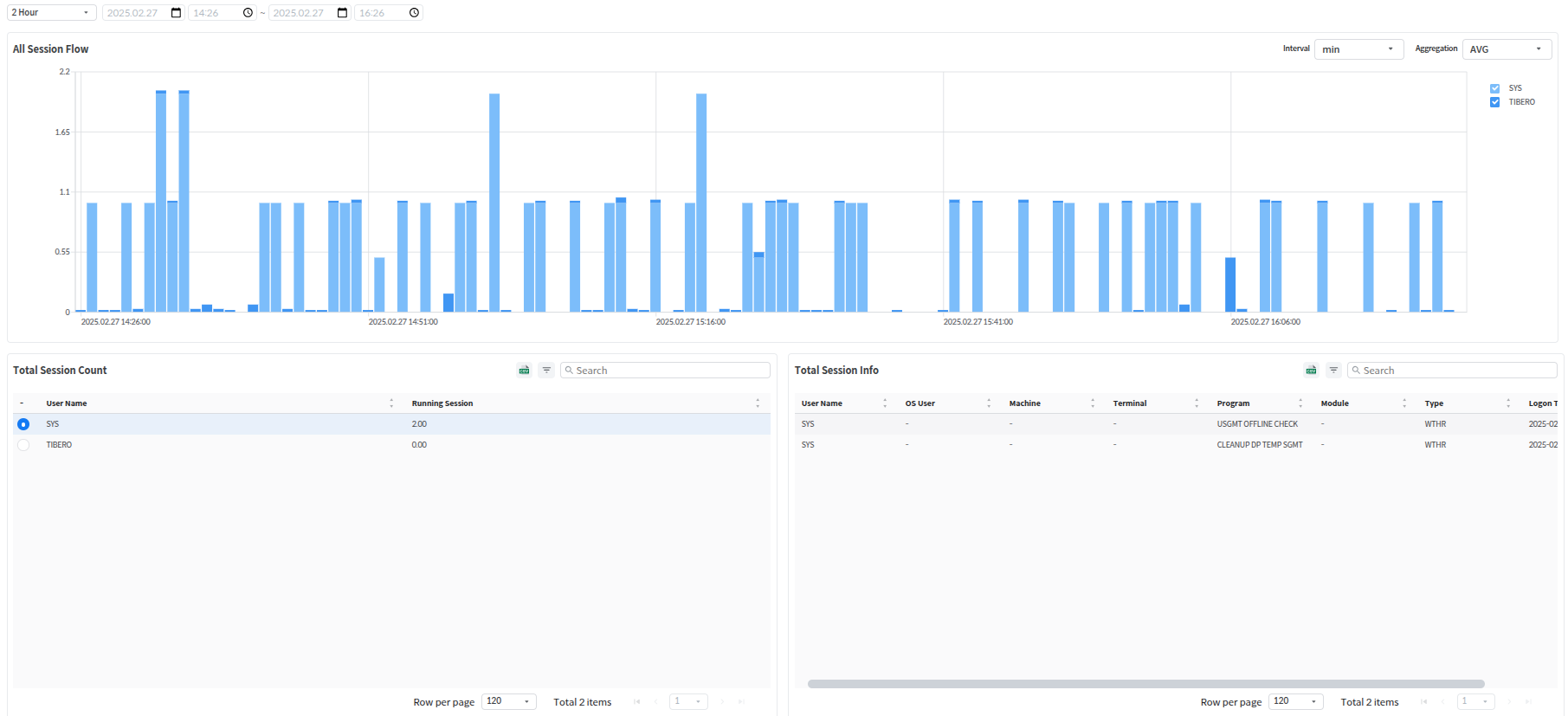

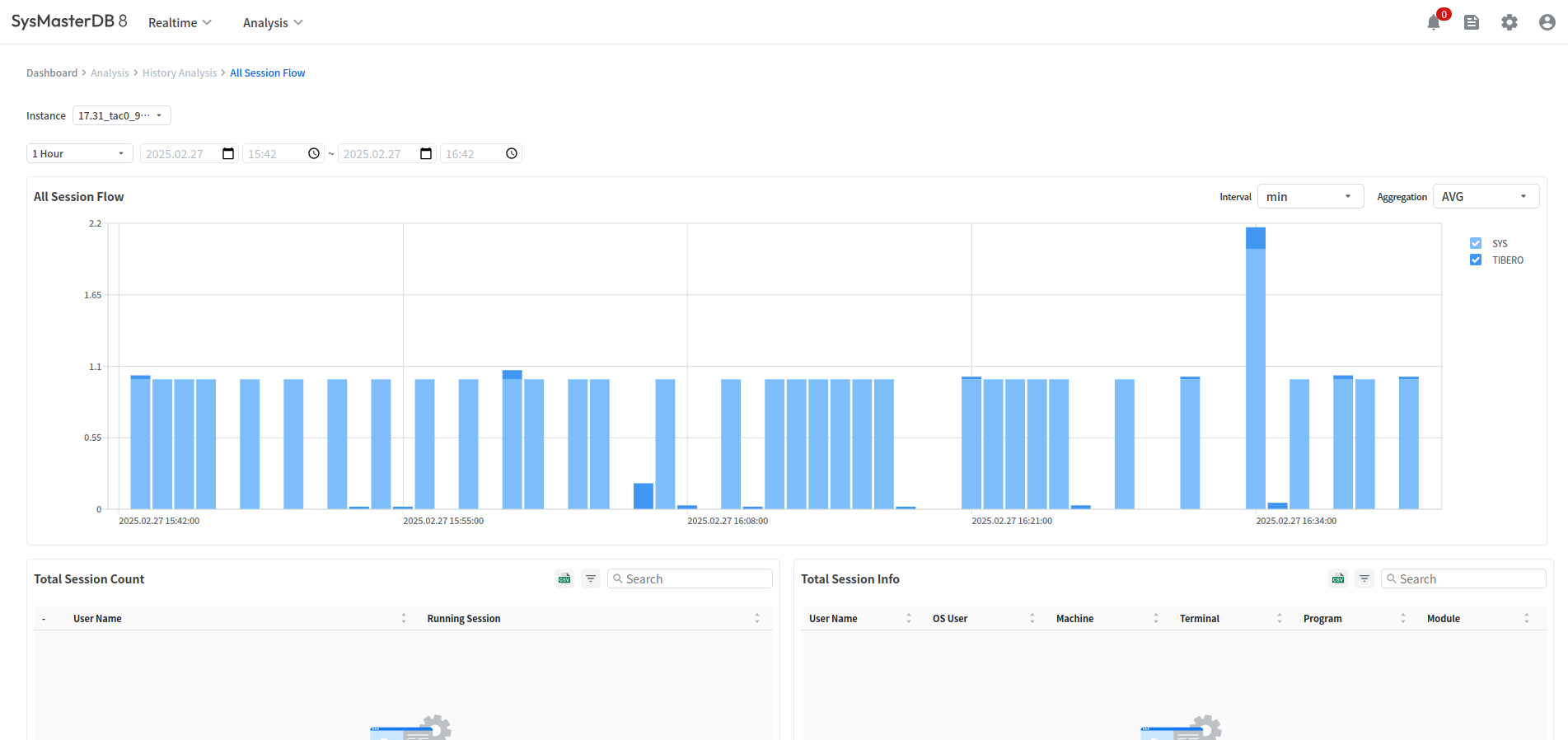

All Session Flow 화면에서는 동일한 DB 사용자는 제외하고, DB 사용자별 전체 세션 갯수를 그래프로 확인할 수 있다. 이이때 오른쪽 상단의 차트 간격(Interval)과 집계 방식(Aggregation)을 드롭다운 메뉴로 선택하여 확인할 수 있다.

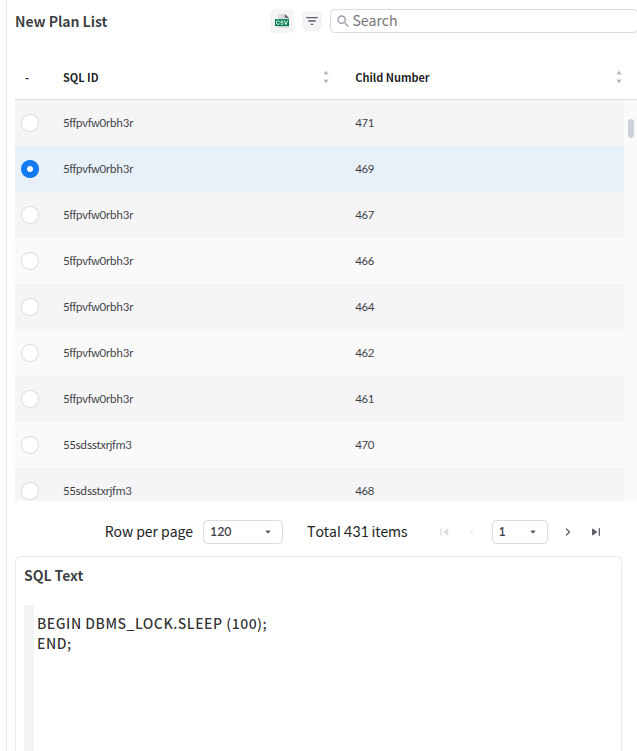

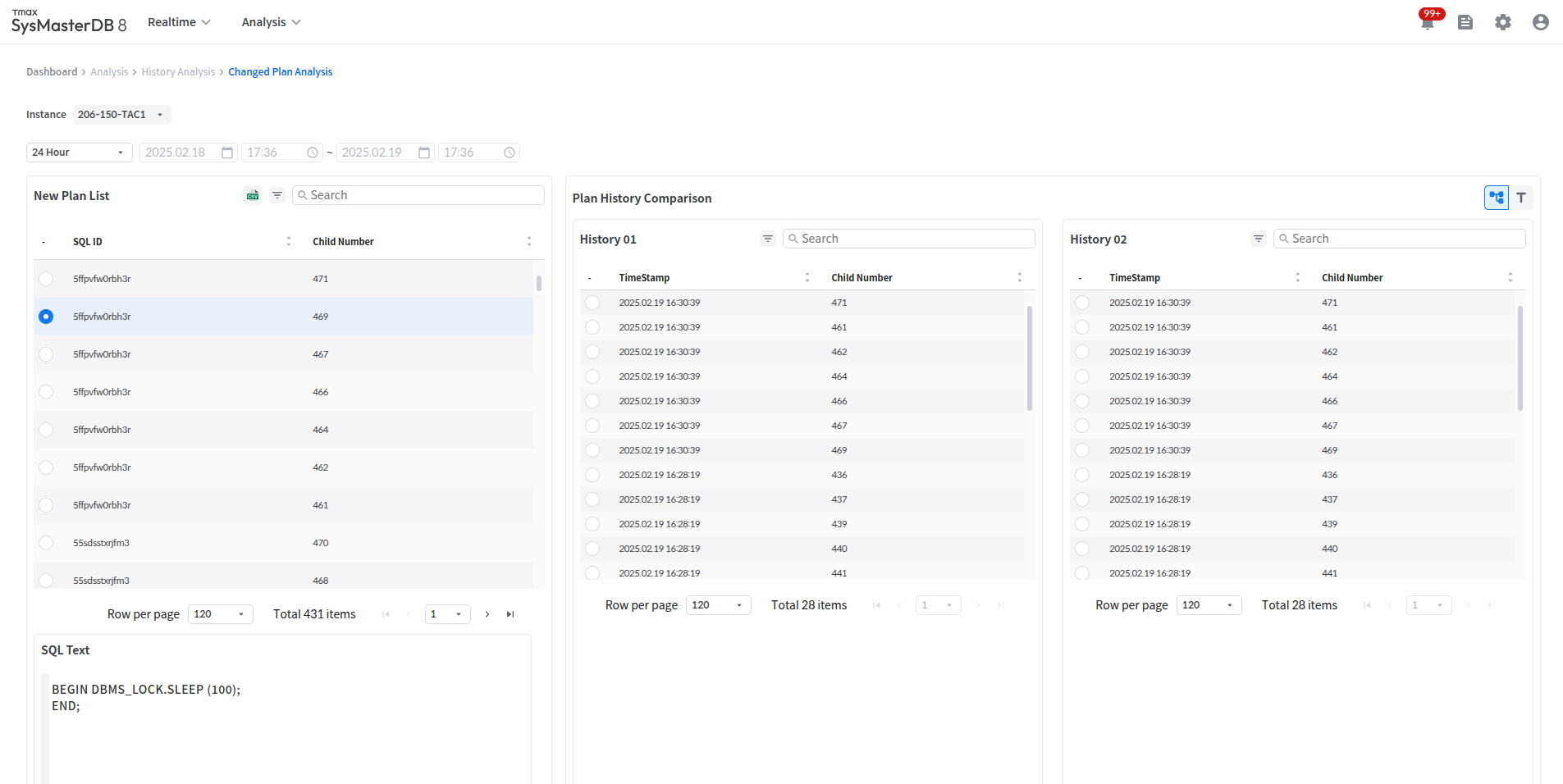

New Plan List 화면에서는 신규 Plan 이력을 확인할 수 있다.

다음은 New Plan List 화면에서 제공하는 항목에 대한 설명이다.

1. 도커(Docker) 혹은 파드맨(Podman) 설치

1.1. 엔진 선택

사용하고자 하는 엔진에 따라 도커 혹은 파드맨을 설치한다.

• Docker 엔진을 사용할 경우

  • Docker-compose, Kubernetes 를 통해 SysMaster DB를 구동할 수 있다.

• RHEL의 Podman 엔진을 사용할 경우

  • Podman-compose 환경을 통해 SysMaster DB를 구동할 수 있다.

아래의 주소에서 도커 엔진 설치 방법 문서를 확인한 후 운영체제에 맞는 도커 엔진을 설치한다.

설치 환경의 인터넷 연결 여부에 따른 설치 방법은 다음과 같다.

• 인터넷 연결이 가능한 경우

  • "Install using the repository" 과정에 따라 설치한다.

  • 이때 별도의 버전을 명시하지 않고 가장 최신 버전을 설치할 것을 권장한다.

• 인터넷 연결이 불가능한 경우

이때 도커 엔진 설치 과정에서 최종적으로 설치되어야 하는 패키지는 docker-ce, docker-ce-cli, containerd.io, docker-compose-plugin이다.

docker version 명령을 사용하여 정상적으로 도커/ 파드맨이 설치되었는지 확인한다.

아래의 주소에서 설치 방법을 확인한 후 설치한다.

파드맨 엔진 설치 과정에서 최종적으로 설치되어야 하는 패키지는 podman, Slirp4netns, podman-plugins이다.

podman version 명령을 사용하여 정상적으로 도커/ 파드맨이 설치되었는지 확인한다.

'Docker-compose', 'Kubernetes', 'Podman-compose' 중에서 하나만 선택하여 설치한다.

• • Docker 설치 시 docker-compose-plugin 패키지가 함께 설치된다. Docker가 정상적으로 설치되었을 경우 docker-compose 환경을 위한 별도의 추가 설치 과정은 필요 없다.

  • docker compose version 명령을 사용해 정상적으로 docker compose가 설치되었는지 확인한다.

• Podman-compose

GNB 우측 상단에 있는 아이콘을 누르면 setting에 접근할 수 있다.

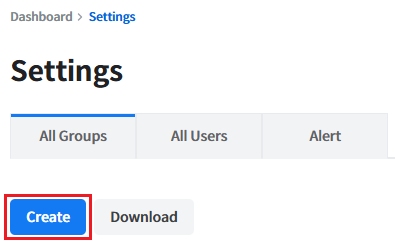

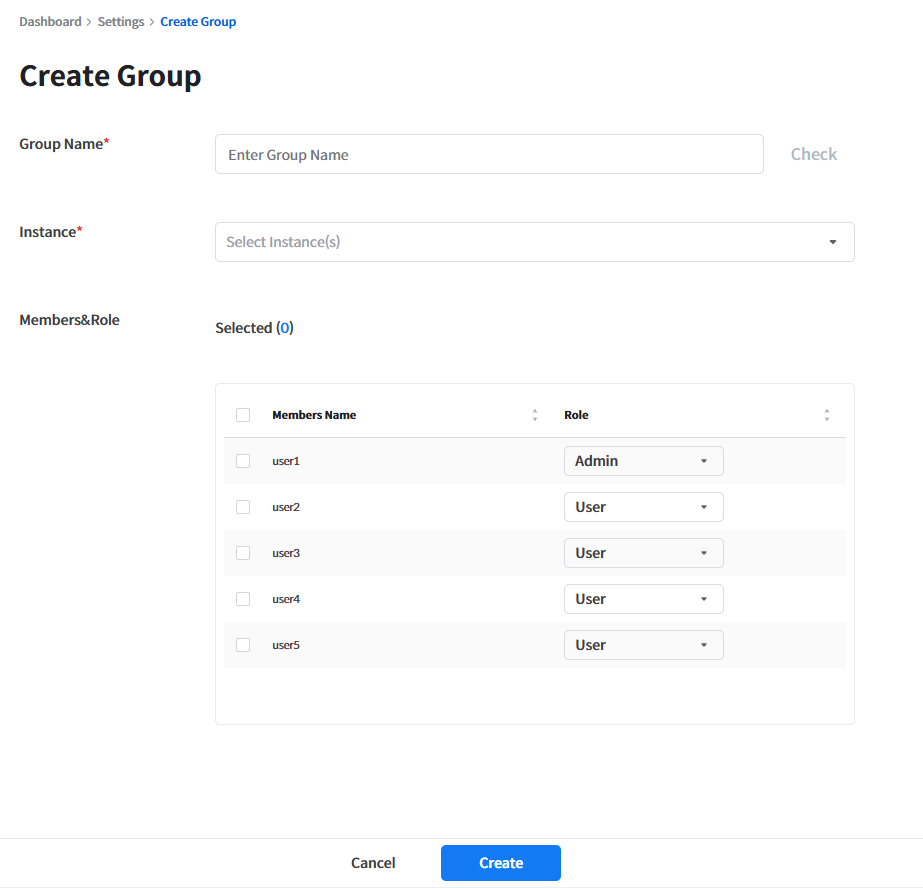

settings 메뉴의 좌측 상단에 있는 all groups 메뉴를 누르고 하단에 있는 create 버튼을 누르면 group을 생성할 수 있다.

All Groups는 슈퍼 어드민에게만 제공되는 메뉴이다.

그룹 생성 시 필요한 항목은 다음과 같다.

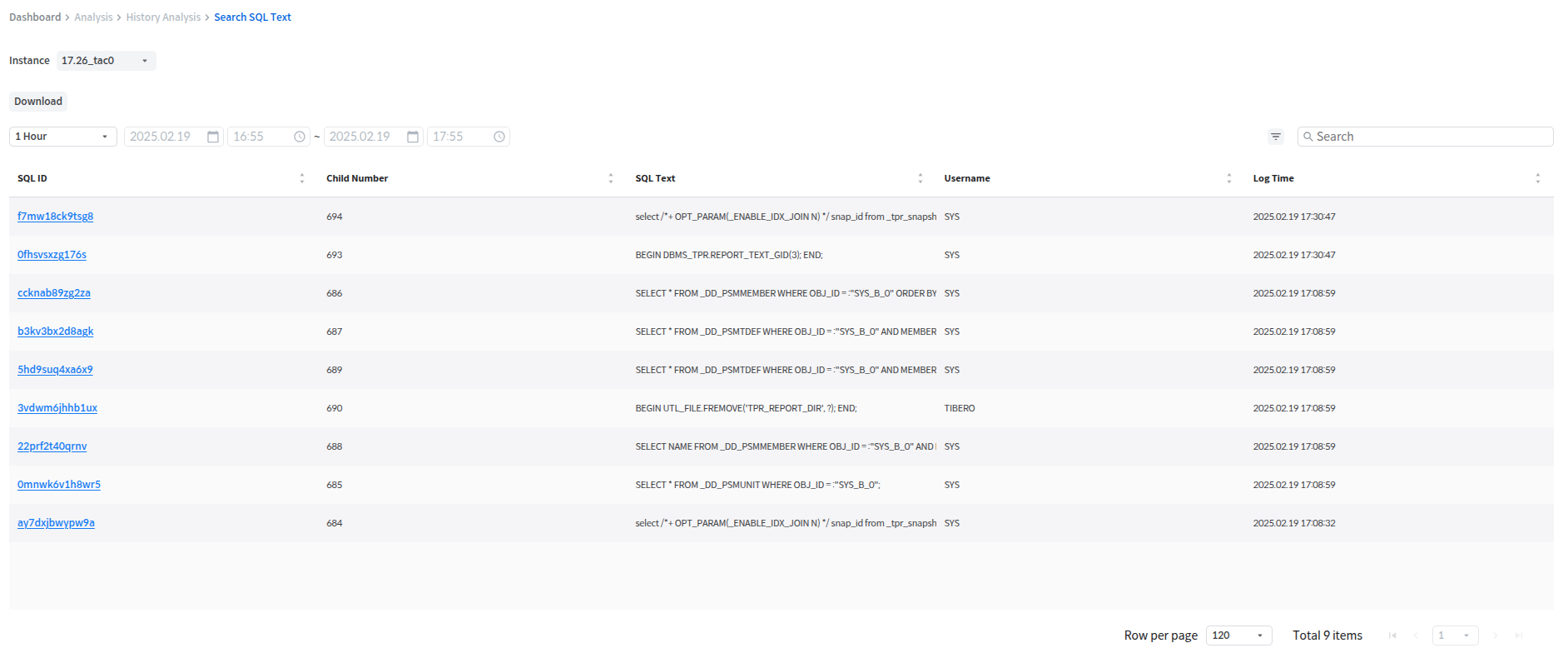

글로벌 내비게이션 바에서 [Analysis] > [History Analysis] > [Search SQL Text] 메뉴를 클릭하면 Search SQL Text 화면이 열린다. Search SQL Text 화면에서는 지정한 기간 동안의 SQL 목록을 확인할 수 있다.

Search SQL Text 화면의 SQL 목록에서 특정 열을 더블 클릭하면 해당 SQL의 상세 정보를 확인할 수 있 는 화면이 열린다.

Default Layout

사용자 편의를 위해, Instance Monitoring 페이지에서는 Default Layout을 제공한다.

Default Layout에 포함된 모니터링 지표 목록은 다음과 같다.

• [System] CPU Usage

• [Session] Session Count (Running, Active, Inactive)

• [Session] Long Running Session Count

• [Session] Lock Waiter Session Count

• [System] TPS

• [Stat] Buffer Cache Hit

• [System] TSM Usage (Total)

• [System] PGA Usage (Total)

• [Stat] Redo Log Size

• [Stat] Physical Reads

• [Stat] Logical Reads

• [Stat] Hard Parse Count

Layout Tab 영역 우상단의 설정 아이콘 클릭 시, Auto Refresh 여부와 초(sec) 단위 간격을 사용자가 직접 설정할 수 있다.

Layout Tab 영역 상단 탭 추가 아이콘 클릭 시, 새로운 Layout Tab이 추가된다.

사용자는 새 탭에 기존 Layout 또는 직접 생성한 새 Layout을 적용할 수 있다.

Layout Tab 영역 상단 Save 버튼 클릭 시, 현재 탭에 적용된 Layout 변경 상태가 저장된다.

사용자가 생성한 Layout에 한해 해당 기능을 사용할 수 있으며, Custom 권한이 없는 일반 사용자는 해당 기능을 사용할 수 없다.

Default Layout의 경우, Save 기능이 제공되지 않으므로 해당 버튼이 다음과 같이 비활성화된다.

Layout Tab 영역 상단 Cancel 버튼 클릭 시, 현재 탭에 적용된 Layout을 기존 상태(최근 저장된 상태)로 되돌린다. 이 때, 변경된 사항은 저장되지 않는다.

Layout Tab 영역 상단의 인스턴스 목록에서 특정 인스턴스 이름 클릭 시, 해당 인스턴스가 현재 Layout Tab에서 비활성화된다. 해당 인스턴스 이름을 한 번 더 클릭하면, 다시 해당 인스턴스 그래프가 차트에 표출된다.

Instance Monitoring 페이지에서는 사용자가 다양한 지표를 원하는 형태의 레이아웃으로 설정하여, 실시간 모니터링할 수 있다.

Instance Monitoring 페이지는 좌측 사이드 패널로 제공되는 Instance Overview 영역과, 페이지 전반을 구성하는 Layout Tab 영역으로 이루어져 있다.

SysMasterDB 8에 접속하기 위해서는 웹 브라우저에 접속한 후 로그인을 해야 한다.

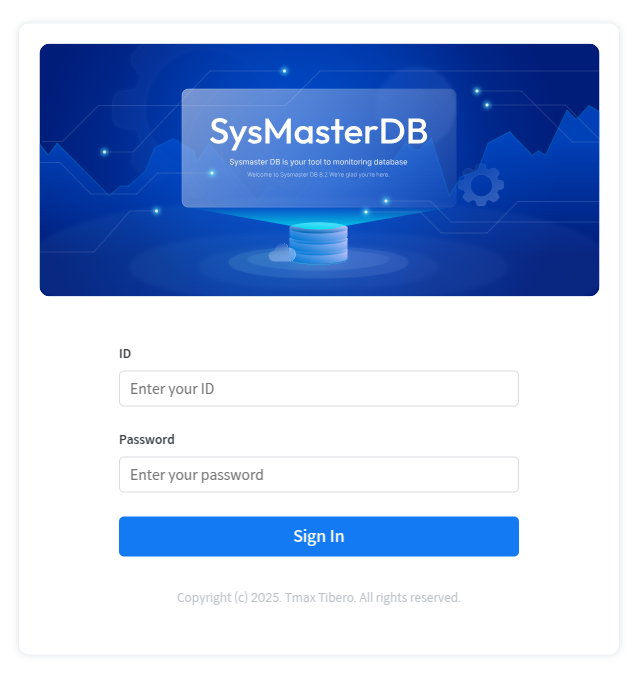

로그인 화면에서 사용자 ID와 패스워드를 입력한 후 [SIGN IN] 버튼을 클릭한다. 이때 로그인에 성공하면 그룹 선택 화면으로 이동한다.

SysMaster DB 8 설치 시 기본적으로 관리자 권한을 가지는 계정을 생성한다. 이때 기본으로 제공되는 관리자 계정의 아이디와 패스워드는 모두 admin이다.

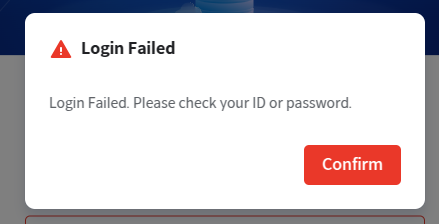

만약 로그인에 실패할 경우 "Login Failed" 다이얼로그를 통해 아이디와 비밀번호를 확인하라는 메시지를 출력하고, 5번 연속 실패할 경우 10분 뒤 로그인하라는 메시지를 출력한다.

현재 모니터링 중인 그룹 내 인스턴스들의 각종 지표를 확인할 수 있다.

커스터마이징을 통해 시스마스터에서 지원하는 모든 실시간 차트와 세션, 락 모니터링 테이블을 원하는 위치와 크기로 배치할 수 있다.

차트를 클릭할 시 원하는 화면으로 이동이 가능하다.

Custom Area 기본 레이아웃

Response Time

• 그룹 내 모든 인스턴스에서 발생하는 SQL 수행의 응답 시간 (Response Time)을 히트맵 형태로 표시한다.

• Y축은 응답 시간이며, 히트맵의 색깔은 해당 응답 시간에 해당하는 SQL의 숫자를 나타낸다.

• 더보기 메뉴를 클릭하여 Y축 Time Range를 설정하고 저장 할 수 있다.

• Starting Point : 차트에 보여질 SQL들의 최소 Elasped time 값

• Cell Height: 차트의 Y축인 각 Cell의 Elasped time을 설정하는 값

• 히트맵 영역을 드래그하거나 셀을 클릭하여 실제 SQL 수행 내역을 별도 모달로 확인할 수 있다.

• Instance Name을 클릭할 시 해당 인스턴스에 대한 다른 화면으로 갈 수 있다.

• SID를 클릭할 시 해당 SID에 대한 Session Detail 화면으로 이동한다.

Long SQL List의 칼럼 내용은 을 참조하면 된다.

• 각 인스턴스별로 TPS (Transaction Per Second)를 보여준다.

• 그룹 내 각 인스턴스 당 수행되고 있는 세션들의 Elapsed Time을 시간 구간별로 나눠서 제공한다.

• Response Time 기준으로 4개의 구간에 대한 구간값을 정의할 수 있다.

• 더보기 버튼을 클릭하여 시간 구간을 커스터마이징하고 저장할 수 있다.

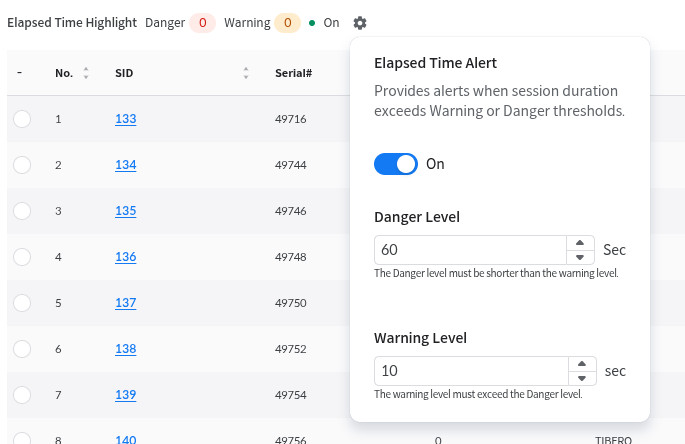

• 실시간 Running Session / Active Session / Lock Tree 현황을 테이블 형태로 표시한다.

• 각 행의 SID를 클릭하면 Session Detail 및 SQL Detail 페이지로 이동하여 확인할 수 있다.

• 최대화 버튼을 눌러 확장할 수 있으며, 확장하기 전에는 Elapsed Time 기준 10개 항목, 확장 후에는 50개 항목이 표시된다.

Custom 영역을 우클릭하여 Add Chart 메뉴를 호출할 수 있으며, Add Chart를 통해 Custom 영역에 차트를 추가할 수 있다.

이미 존재하는 차트는 하이라이트 되어 표시된다.

Recommend 섹션에서 선택하거나, All 섹션에서 시스마스터에서 제공하는 모든 실시간 차트 중에서 Dashboard에 표시할 차트를 선택할 수 있다.

각 차트 컴포넌트의 X 버튼을 눌러 차트 컴포넌트를 삭제할 수 있으며, 차트의 위치나 크기를 드래그하여 조정할 수 있다.

그룹 내 Admin이상의 권한 혹은 Custom Privilege 가 부여되어 있을 경우 Save 버튼을 통해 Custom Area의 변경 사항을 저장할 수 있다.

Reset 버튼을 누르면 변경 사항을 되돌린다.

페이지로 연결된다.

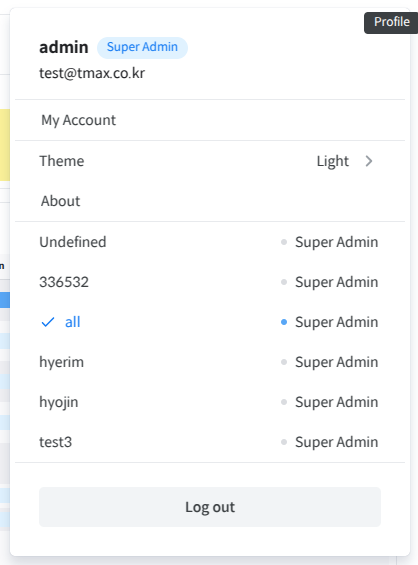

Super Admin 유저는 아래와 같이 Global Navigation Bar (GNB) > Profile > About 클릭 시 화면에 표출되는 모달을 통해 현재 서비스에 적용된 라이선스 정보를 확인할 수 있다.

아래는 About 모달 예시 화면으로, License Info 영역을 통해 라이선스 타입, 만료 기한, 잔여 코어 수를 확인할 수 있다.

추가로, , 페이지에서도 라이선스 정보 확인이 가능하다.

모니터링 중인 그룹에 포함된 DB 인스턴스들의 상태 및 인스턴스의 Alert 발생 현황을 확인하는 영역이다.

각 인스턴스당 색상이 할당되며, TAC / TSC 클러스터일 경우 묶여서 배치된다.

Instance Overview에서는 각 인스턴스의 상태를 한눈에 확인할 수 있다. 우측 Alert 항목에 Alert 항목이 보일 경우 Normal, 이며, Agent Disconnected 혹은 DB Down일 경우 해당 상태가 우측에 표시된다.

우측 화살표 버튼을 클릭하여 Instance Overview 메뉴를 숨기거나 펼칠 수 있다.

Instance 상태 설명

모니터링 대상 DB의 상태에는 Normal, Agent Disconnected, Down이 있다.

• Normal: DB가 기동중이며 TPM Agent와의 연결이 확인되어 지표를 수집하고 있는 상태를 나타낸다.

• Agent Disconnected: DB는 기동중이나 Agent와 연결이 안되어 지표 수집이 안되는 상태를 나타낸다.

• Down: DB 인스턴스가 다운 상태이거나 연결을 맺을 수 없는 상태를 나타낸다.

Super Admin의 경우 'Import 버튼'을 통해 관제 대상 할 수 있다.

인스턴스 항목 오른쪽에 각 인스턴스별 발생한 Alert 현황을 파악할 수 있으며, 해당하는 버튼 클릭시 Error / Warning Alert 발생 현황을 확인할 수 있다.

인스턴스 오버뷰에서 특정 인스턴스를 선택하여 Card View 및 Custom Area에서 해당 인스턴스에 대한 데이터만 표시하도록 설정할 수 있다.

인스턴스 선택시 Dashboard 모든 영역에서 Auto Refresh가 멈추며 모든 영역의 데이터가 선택했던 시점으로 고정된다.

각 인스턴스를 클릭해 각 메뉴로 빠르게 전환하거나, Instance Info를 통해 해당 인스턴스의 정보를 확인할 수 있다.

드롭 다운 메뉴는 두가지의 섹션으로 나뉘어져 있다

• Recommend: SysMasterDB에서 추천하는 메뉴

  • : 해당 인스턴스에 대한 Performance Trend 메뉴로 이동한다.

  • : 해당 인스턴스에 대한 Instance Monitoring 메뉴로 이동한다.

  • : 해당 인스턴스가 TSC일 경우 해당 인스턴스에 대한 TSC Monitoring 메뉴로 이동한다.

글로벌 내비게이션 바에서 [Analysis] > [Perfomance Analysis] > [Heatmap Trend] 메뉴를 클릭하면 Heatmap Trend 화면이 열린다.

Heatmap Trend 화면에서는 선택한 인스턴스의 Resource 사용량에 대한 Overview를 확인할 수 있다. 이때 지정한 구간 동안 시간, 일자별로 Resource 사용량을 도식화하여 한눈에 확인할 수 있고, 선택한 시간의 분 단위 막대 그래프로 정밀하게 전체적인 사용량의 흐름을 알 수 있다.

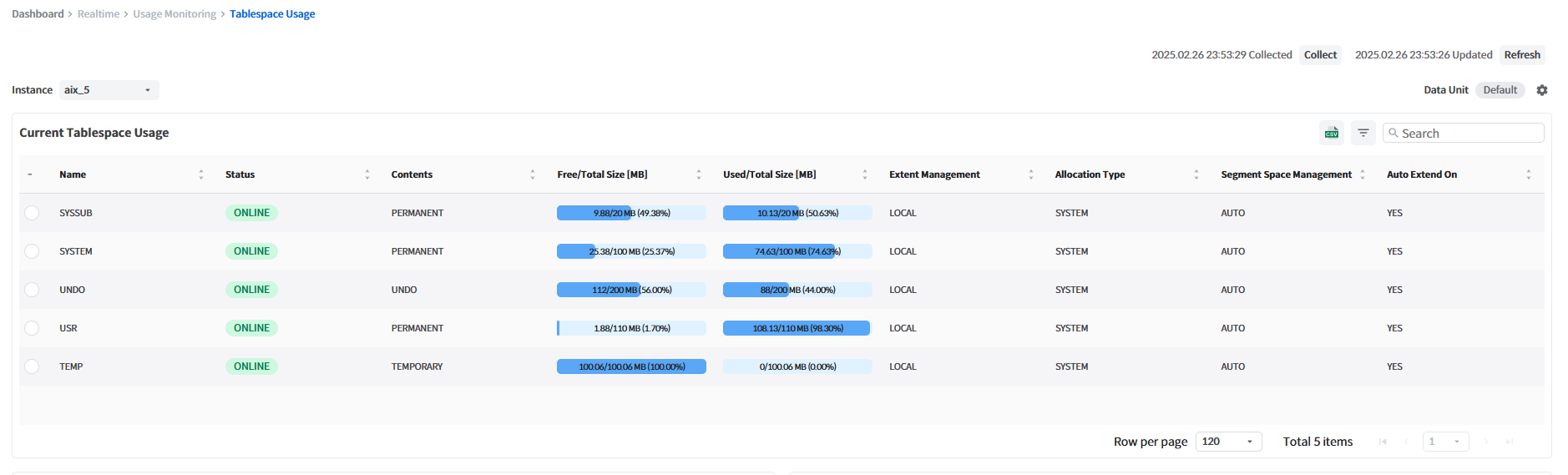

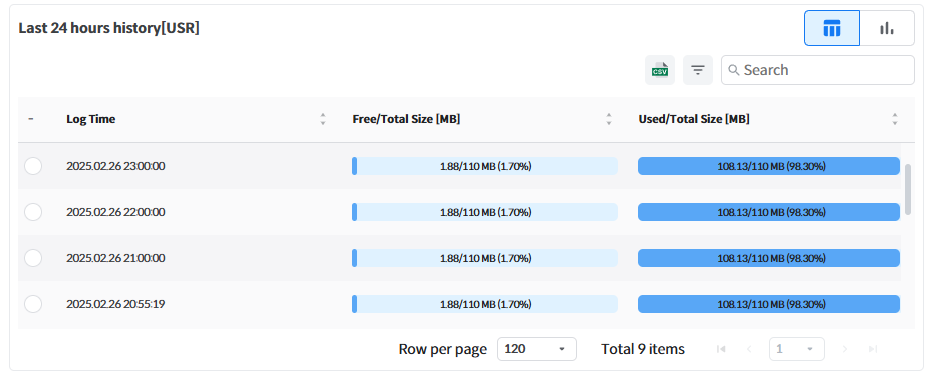

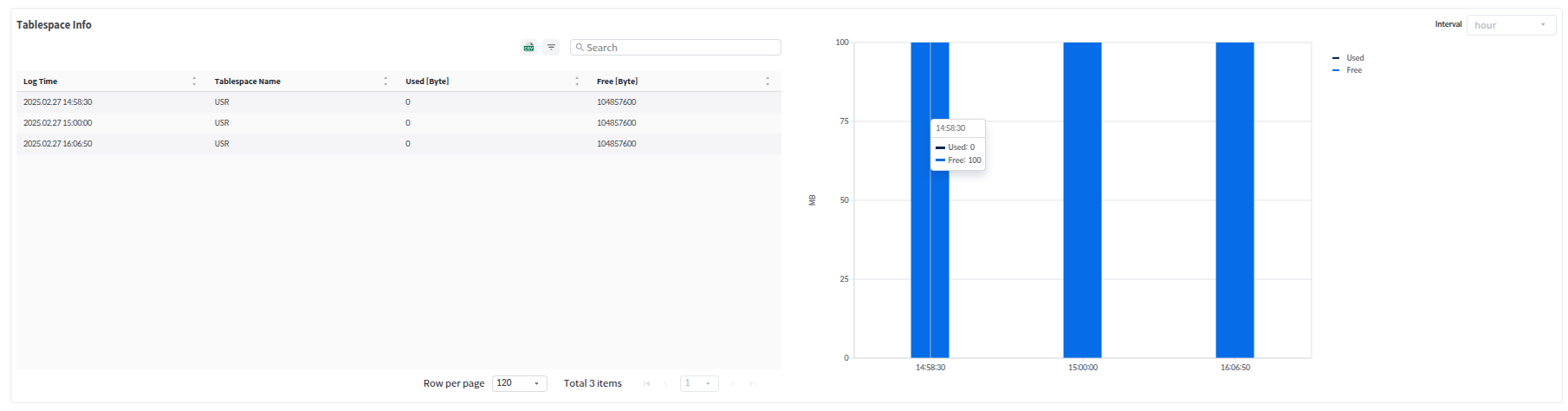

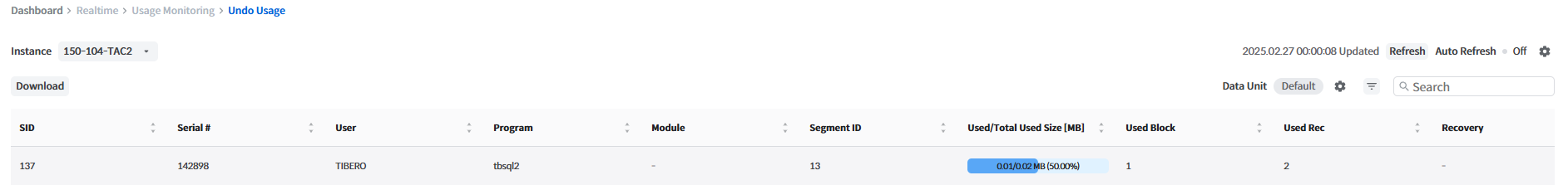

본 절에서는 Tablespace, File, Temp 스페이스, Undo 스페이스 사용 현황을 실시간 모니터링 할 수 있는 Usage Monitoring에 대해 설명한다.

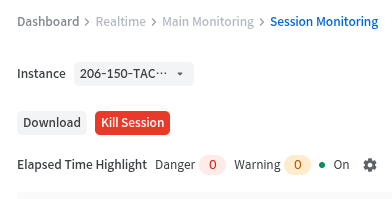

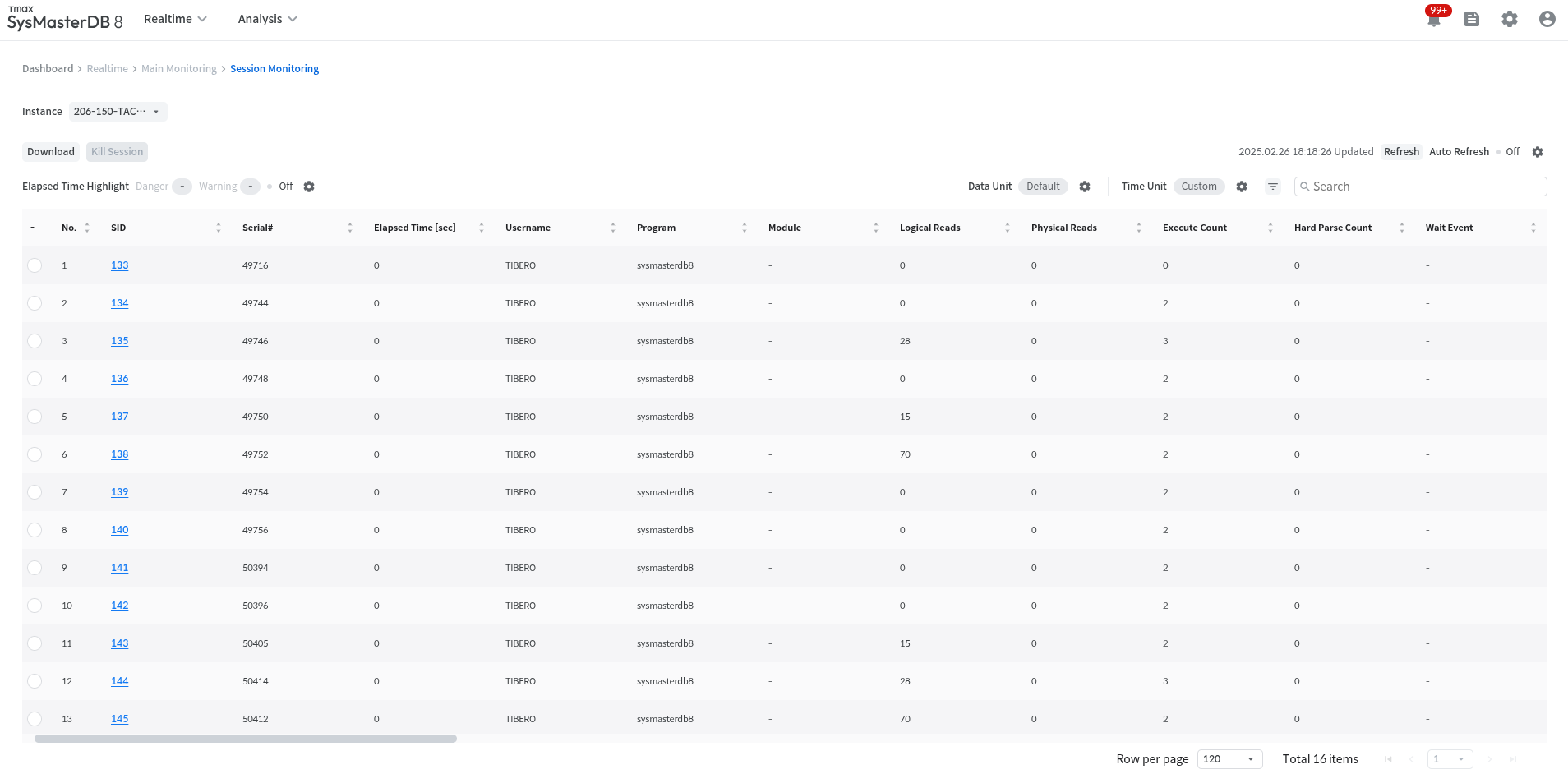

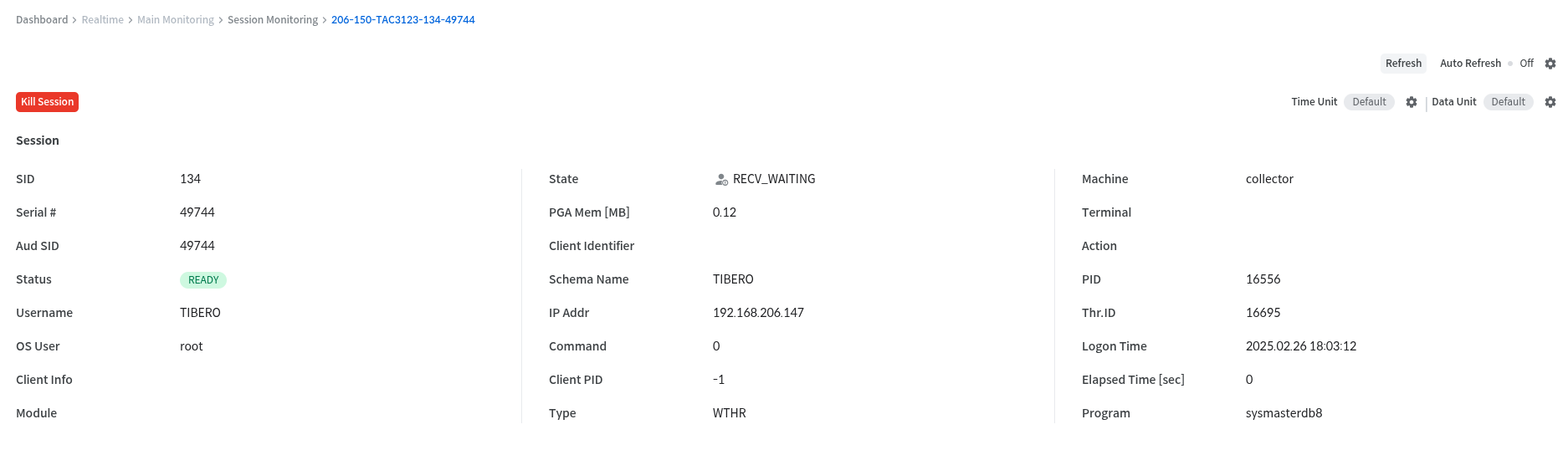

특정 session에 대한 현재 수행 중인 SQL 및 wait event 상황등 상세 정보를 모니터링 할 수 있다. session 목록에서 상세 보기를 원하는 session의 SID를 클릭하면 Session 상세보기 페이지가 열린다.

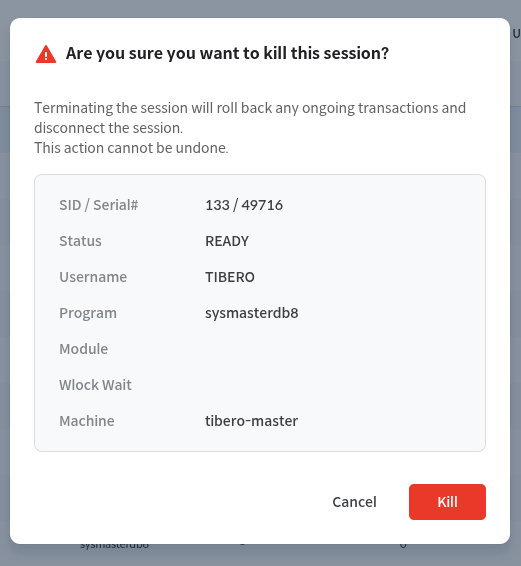

Session Monitoring 페이지에서 한 row로 보여 주었던 항목들이다. Session Monitoring 화면과 마찬가지로 refresh, auto refresh, kill session 기능을 제공한다.

SysMaster DB 8.3를 설치하기 전 준비 과정을 다음과 같은 단계로 설명한다.

1. 시스템 요구사항 - 설치하기 전에 확인해야 할 시스템의 요구 사항에 대해서 설명한다.

2. 설치 환경 세팅 - SysMaster DB 8.3를 설치하기 전에 필요한 환경 구성에 대해서 설명한다.

3. 배포 파일 구성 - 설치를 위한 배포 파일들의 구성 요소에 대해서 설명한다.

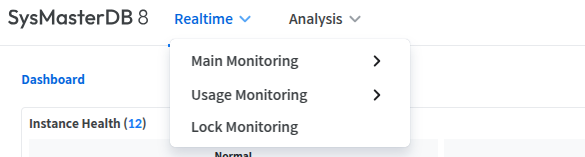

본 장에서는 데이터베이스의 실시간 상태 모니터링 기능을 제공하는 Realtime Monitoring에 대해 설명한다.

1. Main Monitoring - DB 세션 현황, DB 머신의 CPU 및 메모리 사용량 등 DB 실시간 지표들을 확인할 수 있다.

2. Usage Monitoring - 테이블스페이스, 파일, UNDO 및 TEMP 공간의 실시간 상태를 확인할 수 있다.

3. Lock Monitoring - DB 세션 간의 Lock 현황을 파악하고 문제를 분석할 수 있다.

4. - TSC 구성 및 네트워크 현황, 복구 현황을 실시간 모니터링할 수 있다.

본 장에서는 SysMasterDB 접속 이후의 사용 방법을 다음과 같은 단계로 설명한다.

1. SysMasterDB 접속하기 - 로그인 및 그룹 선택 방법에 대해 설명한다.

2. 권한 설정하기 - 그룹과 권한에 대해 설명한다.

3. User 생성하기 - 유저 생성 방법에 대해 설명한다.

4. - 관제 DB 등록 방법에 대해 설명한다.

5. - 그룹 생성하는 방법에 대해 설명한다.

• CPU / Memory 파이 차트에 마우스를 호버하여 상세 정보를 확인할 수 있다.

• Lock Waiter: 인스턴스가 락을 기다리고 있는 세션 갯수를 표시한다.

• Tablespace: 사용량이 90% 이상인 테이블스페이스 갯수를 표시한다. 하단에 스크롤 가능한 테이블을 통해 테이블스페이스 사용 현황을 표시한다.

• Running Session: 지난 5분간의 Running Session 추이를 Area 차트로 표시하며 현재 Running Session의 갯수를 우상단에 표시한다.

관제 인스턴스 DB가 다운 상태일 경우 마지막에 Normal 상태였던 시간을 표시한다.

Agent Disconnected 상태일 경우 위와 같이 표시되며 카드뷰 마지막에 정렬된다.

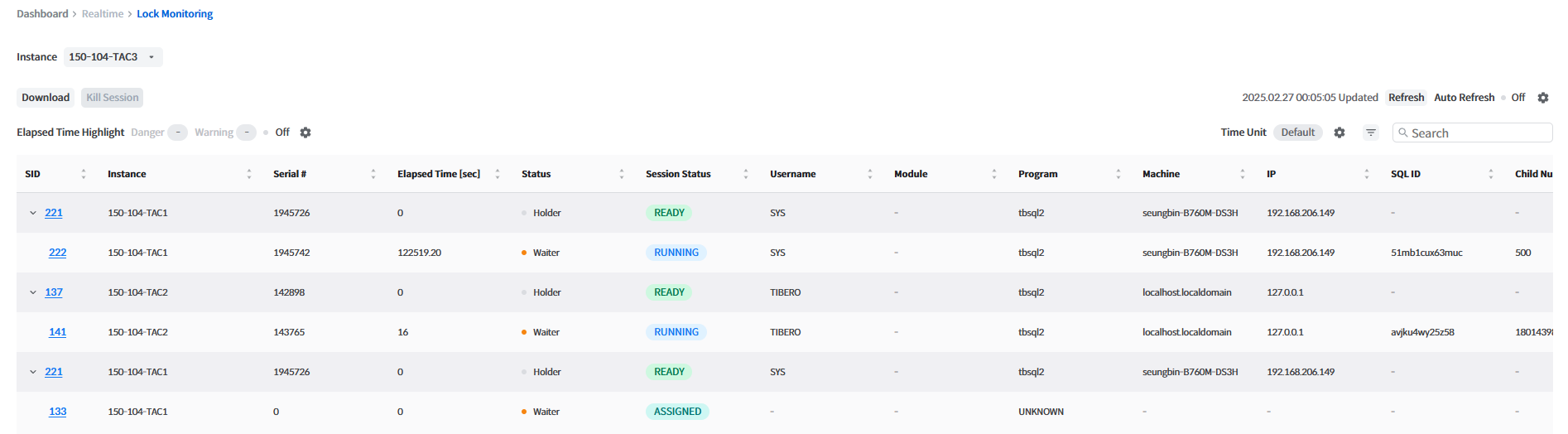

글로벌 내비게이션 바에서 [Realtime] > [Lock Monitoring] 메뉴를 클릭하면 Lock Monitoring 화면이 열린다.

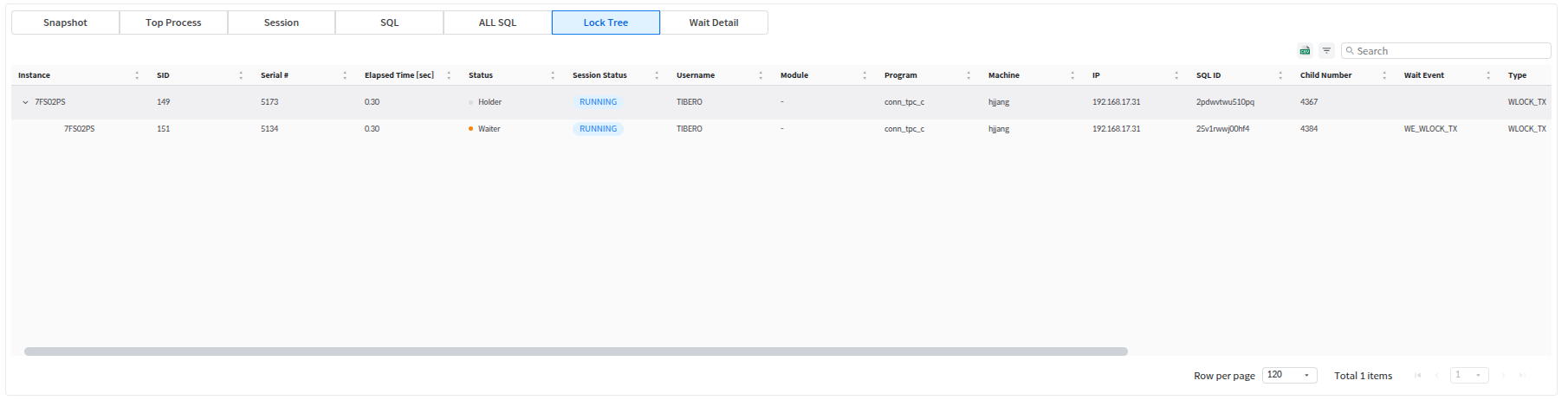

Lock Monitoring 화면에서는 세션간의 Lock 정보를 Tree 형식으로 보여준다. 따라서 Lock을 점유하고 있는 Holder Session과 Lock을 획득하기 위해 기다리고 있는 Waiter Session을 모니터링 할 수 있다. 그리고Lock을 점유하고 있는 세션을 모니터링할 수 있으며, 특정 세션을 종료 시킬 수 있다.

다음은 Lock Tree Table 화면에서 제공하는 항목에 대한 설명이다.

Layout 목록에서 특정 Layout의 더보기 버튼 클릭 시 제공되는 Delete 기능을 통해 기존 Layout을 삭제할 수 있다.

본 절에서는 TSC 구성 및 네트워크 현황, 복구 현황을 실시간 모니터링할 수 있는 High Availability Monitoring에 대해 설명한다.

사용자 제약 사항

• Layout 설정 기능은 Super Admin 및 Admin 권한을 가진 사용자에게 제공된다.

• 일반 사용자는 Admin 권한 사용자에 의해 Custom 권한을 부여받은 경우에 한해 본 기능을 사용할 수 있다.

Admin 계정은 다음과 같은 권한을 기본적으로 보유한다.

• Settings > User 메뉴를 통해 소속 그룹의 멤버 관리(사용자 생성, 수정, 삭제)

• 소속 그룹에서 관제하는 모든 인스턴스에 대한 모든 Configurable Privileges

한 그룹에 Admin은 0명 이상 존재할 수 있다.

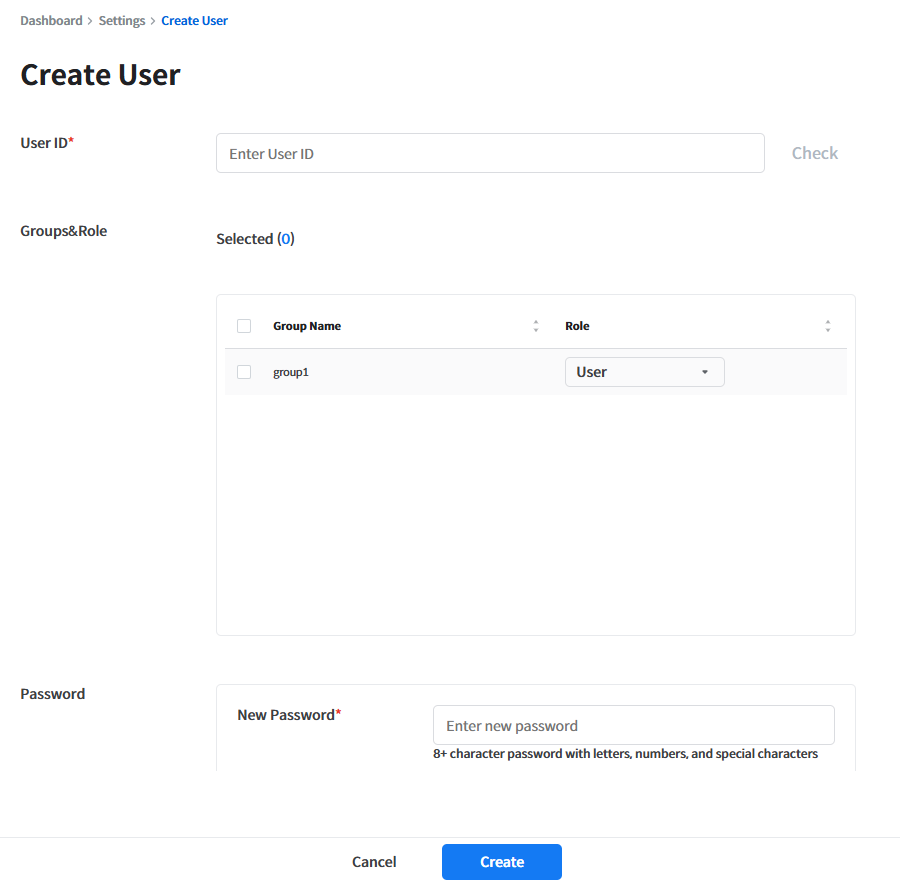

Super Admin과 Admin은 settings에서 유저를 생성할 수 있다.

유저를 생성하기 위해서는 id 중복 체크를 필수적으로 진행해야 한다.

비밀번호는 8자 이상, 문자,숫자,특수문자를 넣어서 생성해야 한다.

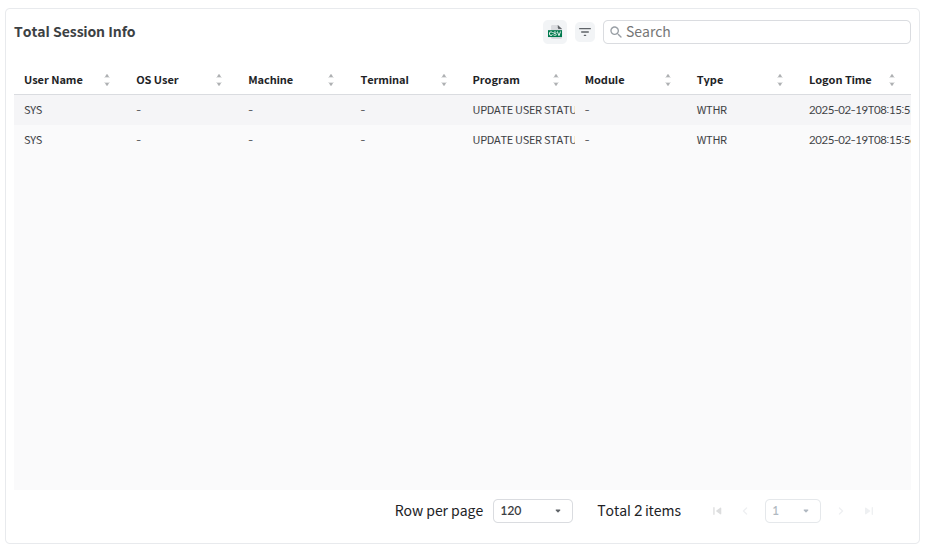

Total Session Info 화면에서는 All Session Count에서 선택한 세션의 정보를 확인할 수 있다.

다음은 Total Session Info 화면에서 제공하는 항목에 대한 설명이다.

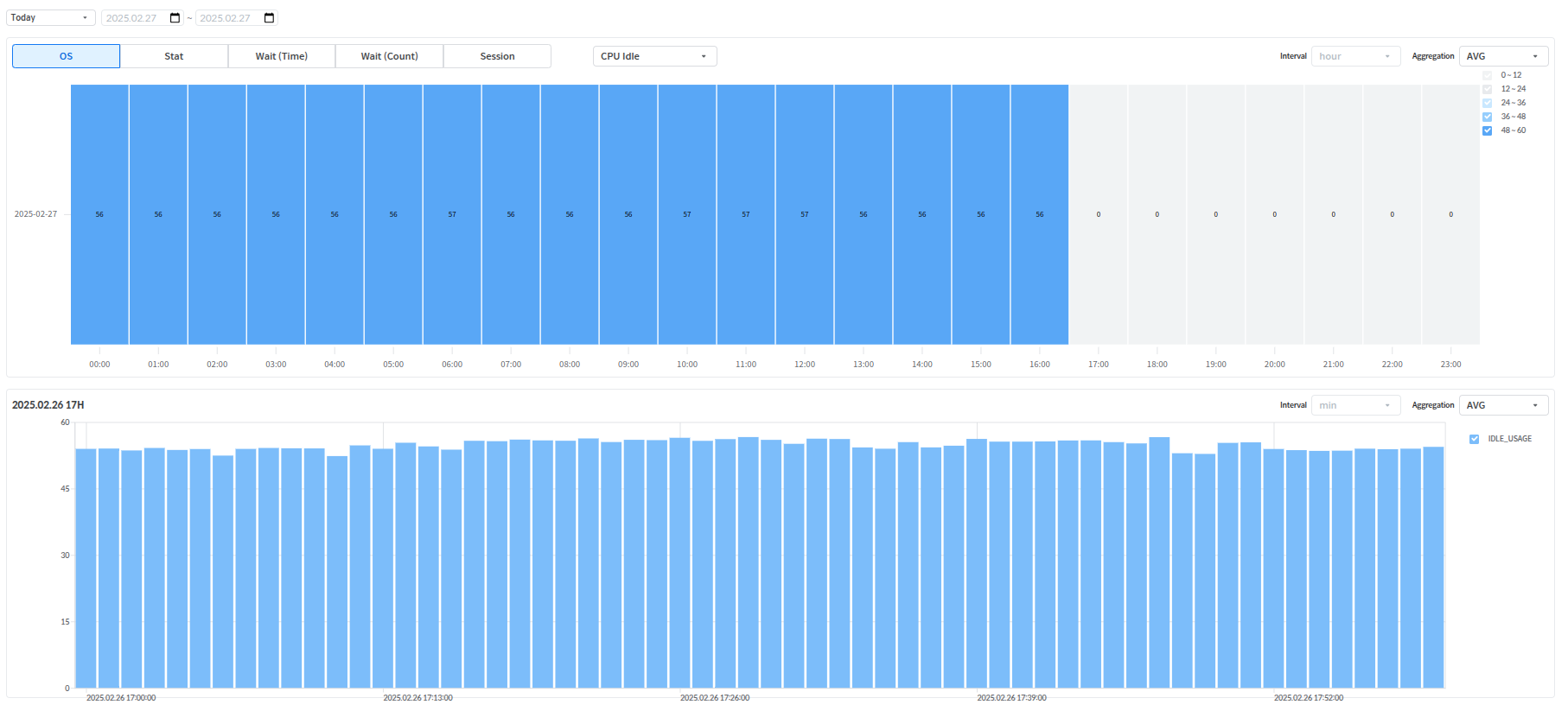

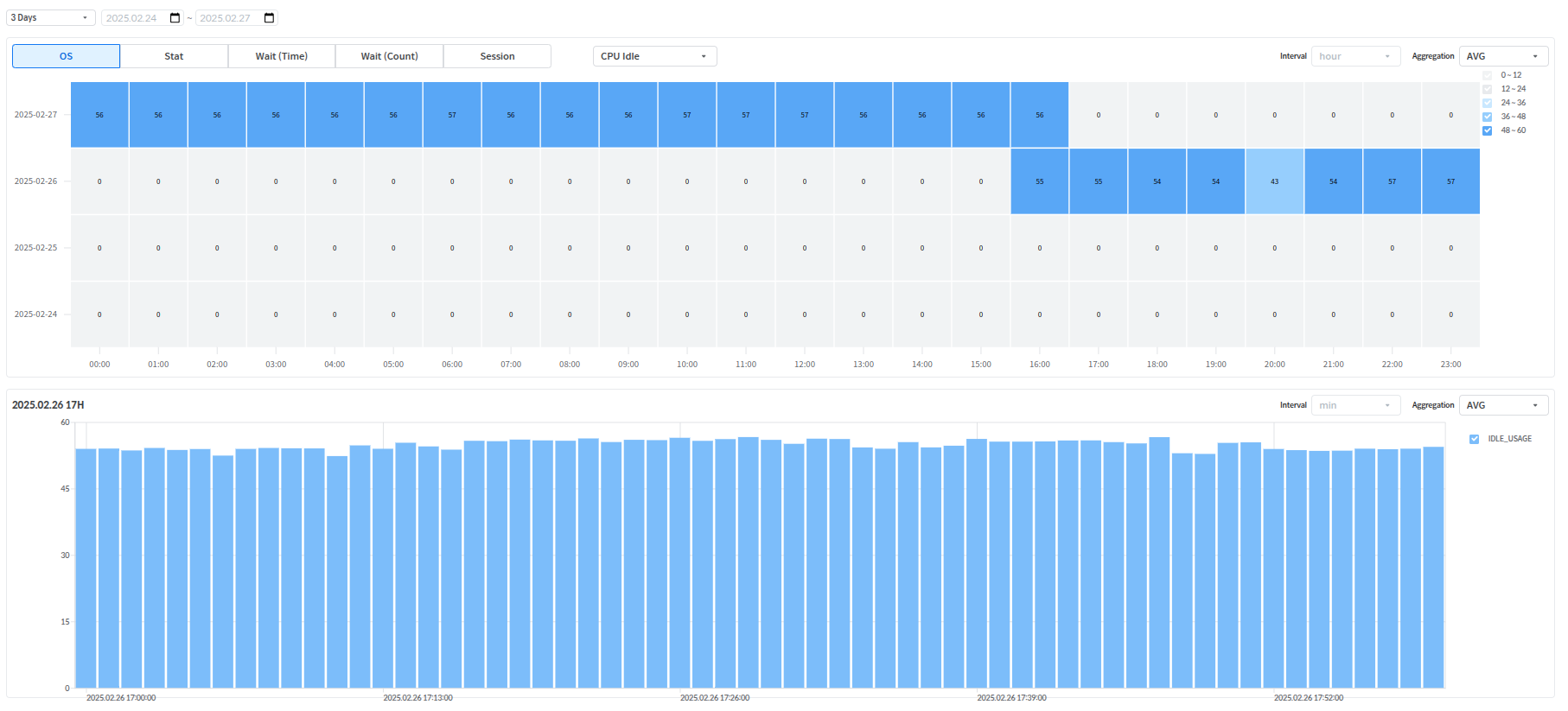

선택한 기간 하루 동안의 시간 단위 차트를 제공한다. 이때 Heatmap Trend 화면 상단의 [OS], [STAT], [WAIT(TIME)], [WAIT(COUNT)], [SESSIONS] 버튼을 사용해서 각 지표의 사용량에 대한 Overview를 확인할 수 있다.

OS

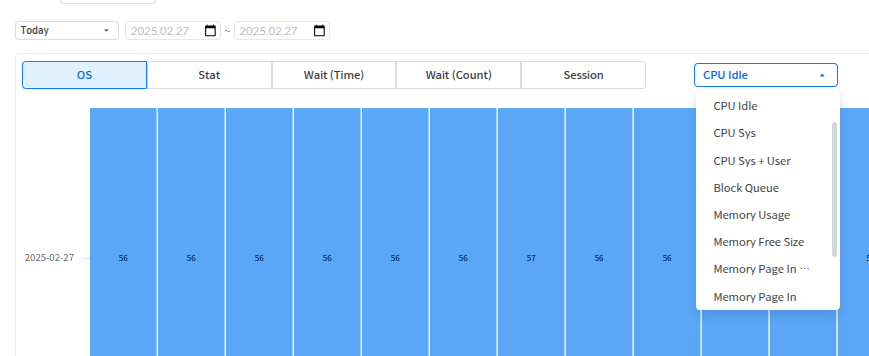

OS 관련 항목('CPU Idle', 'CPU Sys', 'Memory Usage' 등)의 사용량에 대한 시간 단위 차트를 조회한다.

이때 지표 선택 버튼 영역 오른쪽의 콤보박스를 사용하여 조회할 리소스를 변경할 수 있다.

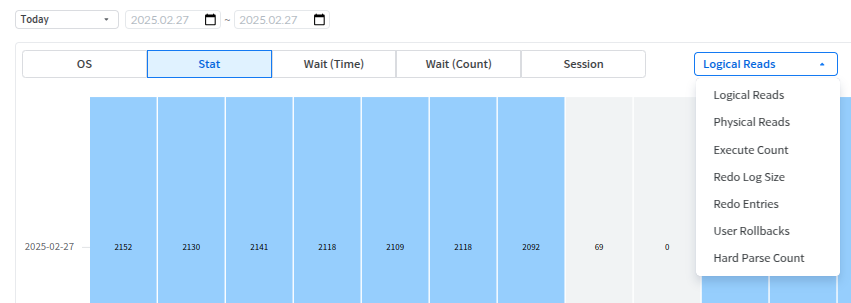

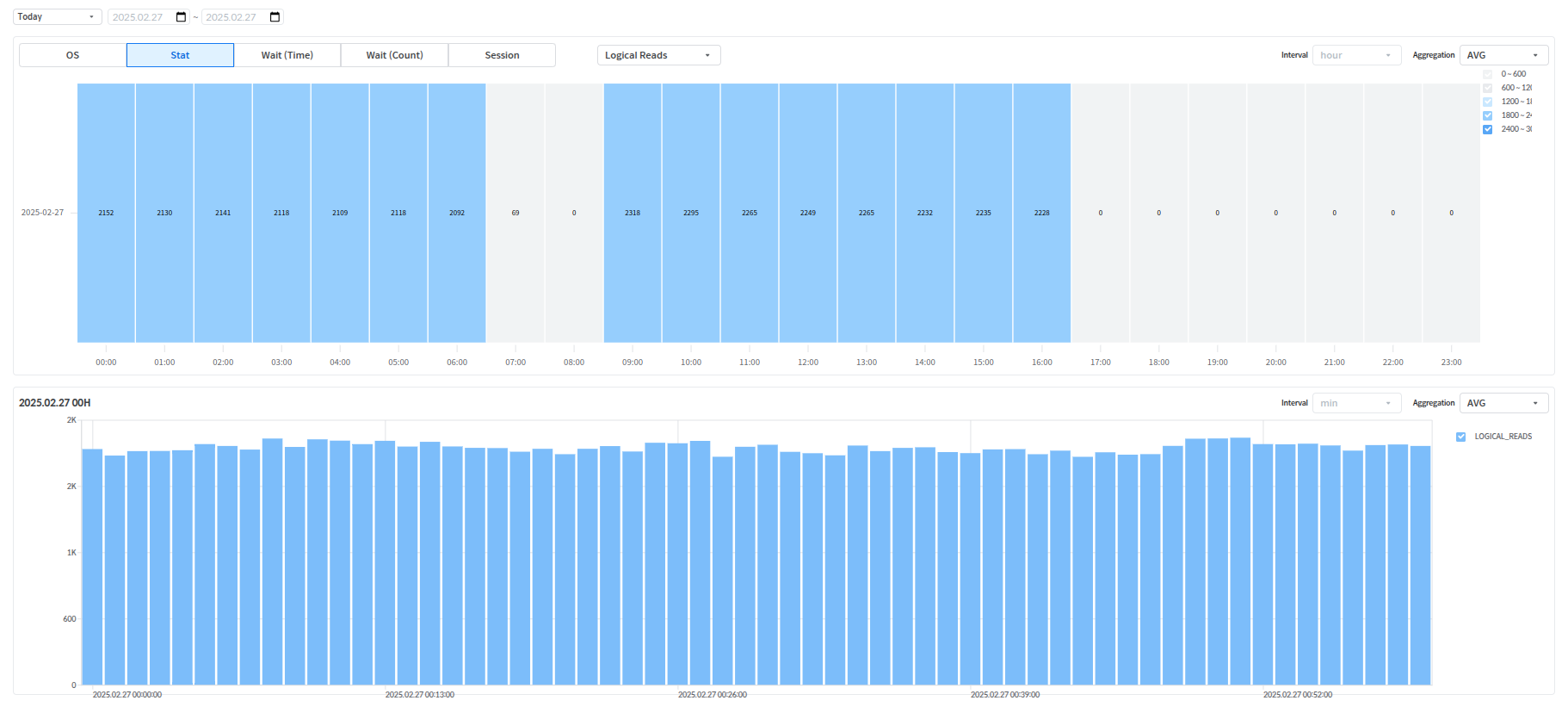

STAT

Stat 관련 항목('Logical Reads', 'Physical Reads', 'Execute Count' 등)의 사용량에 대한 시간 단위 차트를 조회한다.

이때 지표 선택 버튼 영역 오른쪽의 콤보박스를 사용하여 조회할 리소스를 변경할 수 있다.

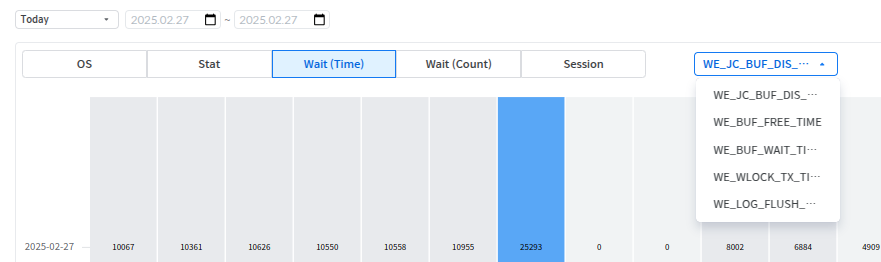

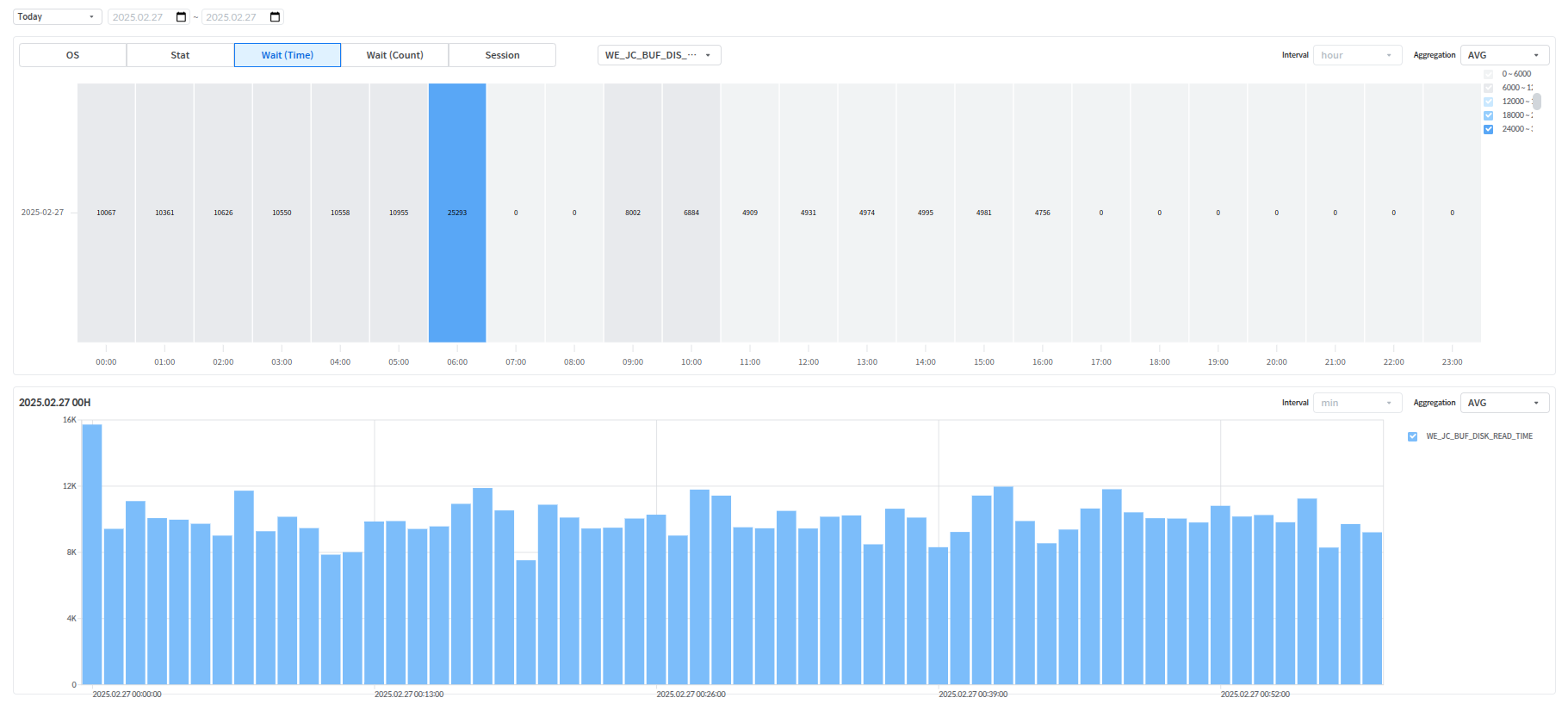

Wait Time 관련 항목('WE_JC_BUF_DISK_READ_TIME', 'WE_BUF_FREE_TIME' 등)의 사용량에 대 한 시간 단위 차트를 조회한다.

이때 지표 선택 버튼 영역 오른쪽의 콤보박스를 사용하여 조회할 리소스를 변경할 수 있다.

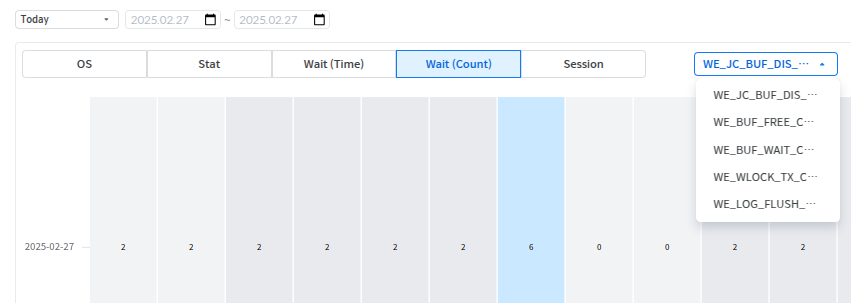

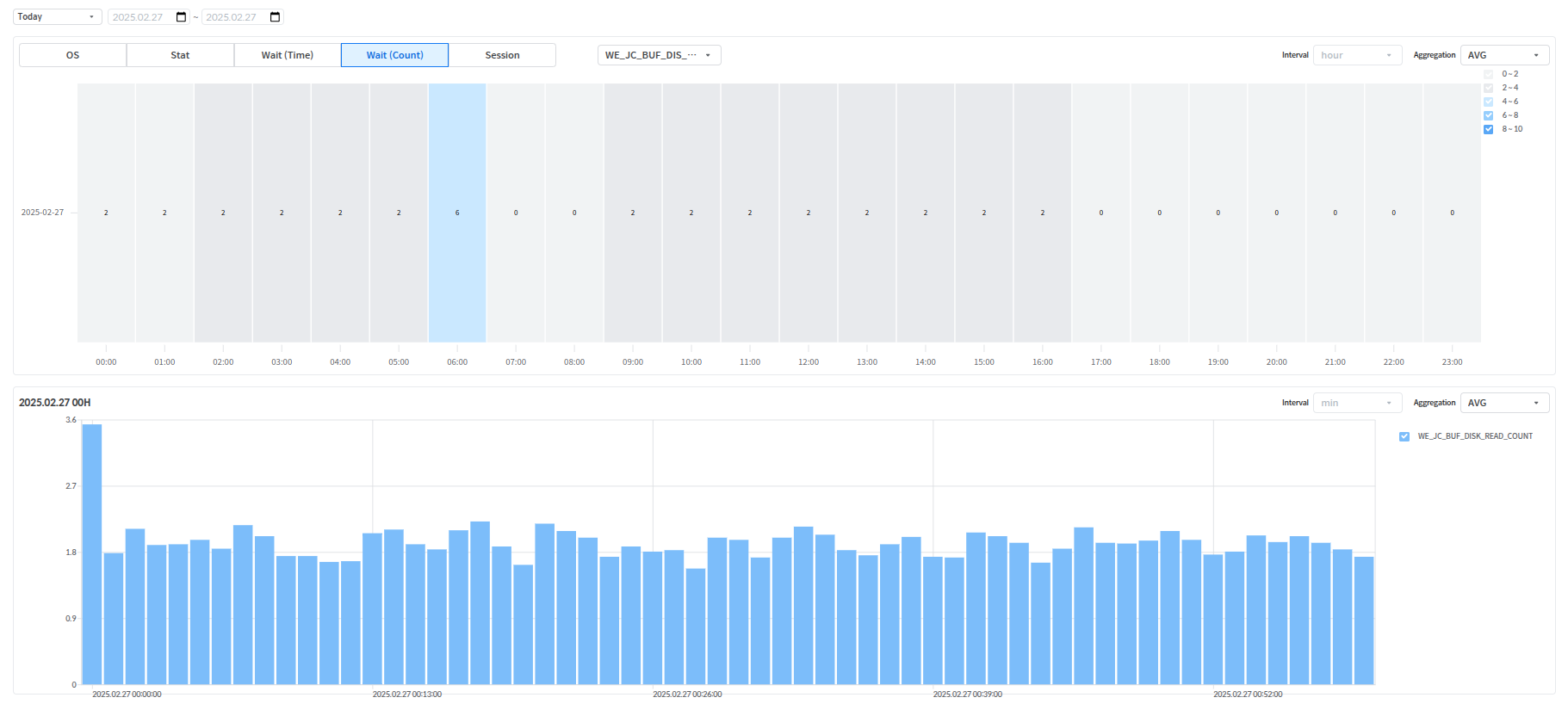

Wait Count 관련 항목('WE_JC_BUF_DISK_READ_COUNT', 'WE_BUF_FREE_COUNT' 등)의 사용량 에 대한 시간 단위 차트를 조회한다.

이때 지표 선택 버튼 영역 오른쪽의 콤보박스를 사용하여 조회할 리소스를 변경할 수 있다.

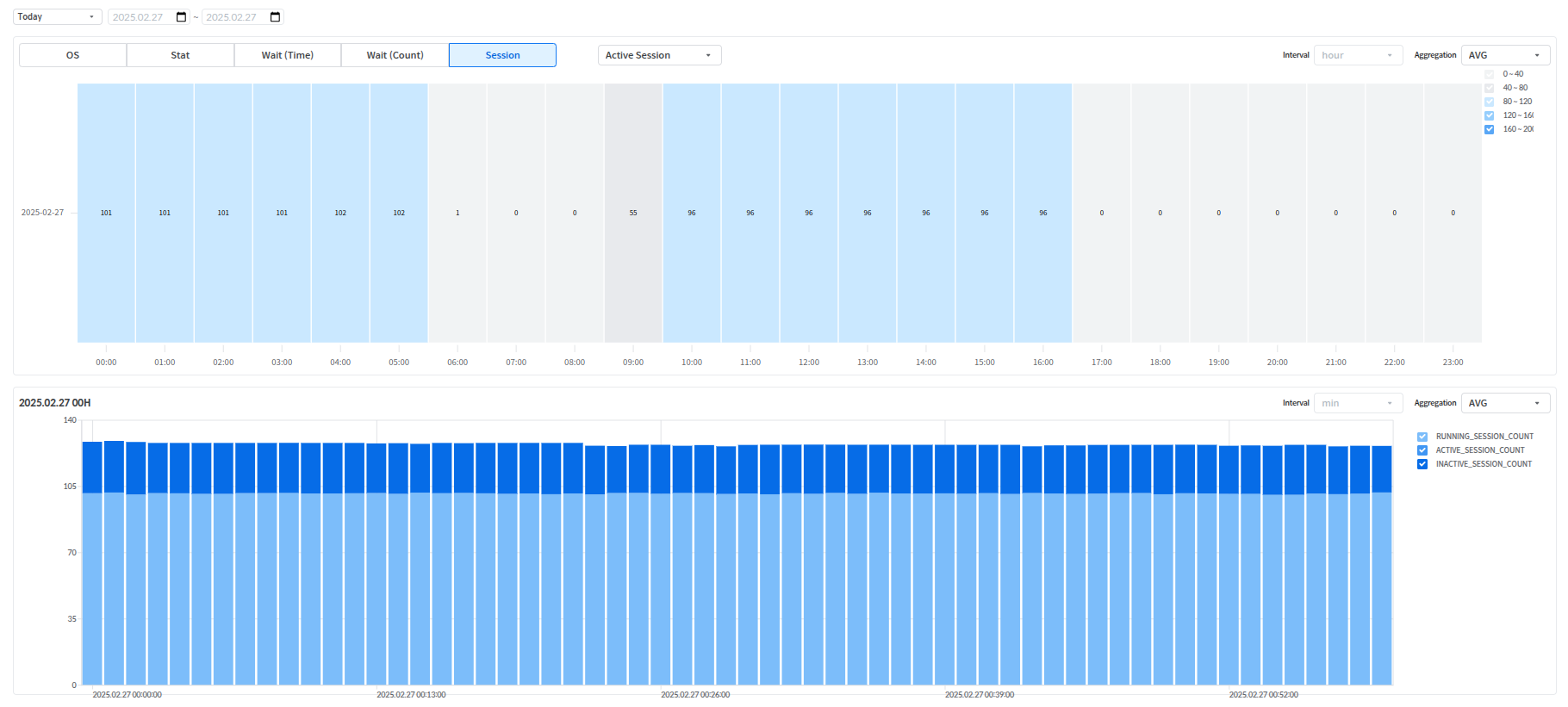

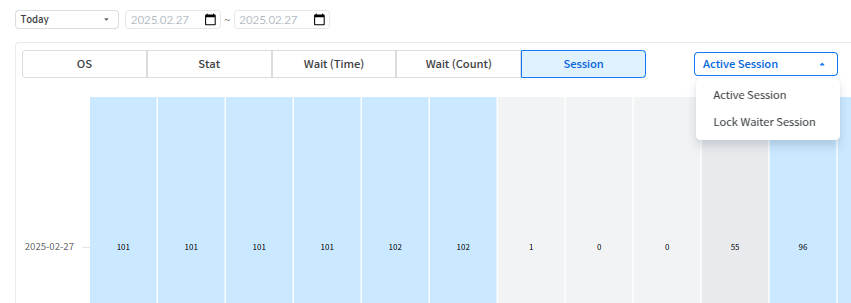

Sessions 관련 항목('Active Session', 'Lock Waiter Session')의 사용량에 대한 시간 단위 차트를 조회한다.

이때 지표 선택 버튼 영역 오른쪽의 콤보박스를 사용하여 조회할 리소스를 변경할 수 있다.

Usage Analysis에서는 지정한 기간 동안의 변화량을 확인할 수 있다.

Tablespace Usage

• 지정한 기간 동안의 테이블스페이스 이름별 크기의 변화량을 확인할 수 있다.

Filesystem Usage

• 지정한 기간 동안의 파일 시스템 이름별 서버에 마운트된 크기의 변화량을 확인할 수 있다.

Segment Usage

• 지정한 기간 동안의 세그먼트 이름별 크기의 변화량을 확인할 수 있다.

• 지정한 기간 동안 시간 단위의 Temp 크기의 변화량을 확인할 수 있다.

• 지정한 기간 동안 시간 단위의 Undo 크기의 변화량을 확인할 수 있다.

• CPU / Memory 파이 차트에 마우스를 호버하여 상세 정보를 확인할 수 있다.

• Lock Waiter: 인스턴스가 락을 기다리고 있는 세션 갯수를 표시한다.

• Tablespace: 사용량이 90% 이상인 테이블스페이스 갯수를 표시한다. 마우스 호버시 사용룰 내림차순으로 10개 테이블스페이스에 대해 사용 현황을 표시한다.

• Running Session: 지난 5분간의 Running Session 추이를 Area 차트로 표시하며 현재 Running Session의 갯수를 우상단에 표시한다.

관제 인스턴스 DB가 다운 상태일 경우 마지막에 Normal 상태였던 시간을 표시한다.

Agent Disconnected 상태일 경우 위와 같이 표시되며 카드뷰 마지막에 정렬된다.

Super Admin은 SysmasterDB의 모든 기능을 수행할 수 있는 최고 관리자를 의미한다.

Super Admin 계정은 다음과 같은 권한을 기본적으로 보유한다.

• Dashboard에서 인스턴스 등록, 수정, 삭제

• Settings > All Groups 메뉴를 통한 그룹 생성, 수정, 삭제

• Settings > All Users 메뉴를 통한 SysMasterDB에 등록된 모든 사용자 생성, 수정, 삭제

Super Admin은 SysmasterDB에서 단 한 명만 존재한다.

Super Admin 유저의 경우, Instance Info의 더보기[···] 메뉴를 통해 인스턴스 수정 페이지에 진입할 수 있다.

아래 예시 화면은 인스턴스 수정 페이지로, 기존 등록된 인스턴스 정보를 변경한 후 연결 테스트 및 적용할 수 있다.

항목별 상세 설명은 Instance 등록하기를 참고한다.

글로벌 내비게이션 바에서 [Analysis] > [History Analysis] > [Changed Plan Analysis] 메뉴를 클릭하면 Changed Plan Analysis 화면이 열린다.

Changed Plan Analysis 화면에서는 지정한 기간 동안에 변경된 SQL Plan에 대해 비교 분석할 수 있는 차트를 제공한다.

• CPU / Memory 파이 차트에 마우스를 호버하여 상세 정보를 확인할 수 있다.

• Lock Waiter: 인스턴스가 락을 기다리고 있는 세션 갯수를 표시한다.

• Running Session: 지난 1분간의 Running Session 추이를 Area 차트로 간단하게 표시하며 현재 Running Session의 갯수를 중간에 표시한다.

• Tablespace: 사용량이 90% 이상인 테이블스페이스 갯수를 표시한다. 마우스 호버시 사용룰 내림차순으로 10개 테이블스페이스에 대해 사용 현황을 표시한다.

• Running Session: 지난 1분간의 Running Session 추이를 Area 차트로 간단하게 표시하며 현재 Running Session의 갯수를 중간에 표시한다.

관제 인스턴스 DB가 다운 상태일 경우 마지막에 Normal 상태였던 시간을 표시한다.

Layout 목록에서 특정 Layout의 더보기 버튼 클릭 시 제공되는 Copy 기능을 통해 기존 Layout을 복사할 수 있다.

[Copy] 클릭 시 복사 대상 Layout의 복사본이 생성되며, 사용자는 복사본 Layout의 이름을 직접 설정하여 저장할 수 있다.

[Edit Layout] 버튼을 클릭하여 기존 Layout 설정을 변경할 수 있다.

Edit Layout 페이지의 각 항목별 설명은, Add Layout을 참고한다.

Changed Plan Analysis

• 지정한 기간 동안에 변경된 SQL Plan에 대해 비교 분석 기능을 제공한다.

All Session Flow

• 각 관제 DB에서의 세션 접속 추이와 각 시점의 세션 접속 현황을 제공한다.

Search SQL Text

• 주어진 기간동안 Hard Parse가 발생한 SQL 리스트를 확인 할 수 있다.

• 사용자가 설정한 알림 및 시스템 알림 규칙 대한 알림 발생 이력을 확인할 수 있다

• Invalid Objects Count 데이터와 Invalid Objects 상세 정보를 확인할 수 있다.

Plan History Comparison 화면에서는 TimeStamp와 Child Number가 다른 동일한 SQL에 대해 Plan을 비 교할 수 있다. 이때 Plan에 대한 비교는 Plan Tree 형태와 Plan Text 형태로 확인할 수 있다.

[New Tab]에서 [Add Layout] 버튼을 클릭하여 기존 Layout 목록을 확인하고, 사용자가 원하는 Layout을 선택하여적용할 수 있다.

다음은 Layout 목록 모달과, 사용자가 선택한 모달을 적용한 화면 예시이다.

모니터링 DB 인스턴스 및 장비에 관한 상세 정보를 제공한다.

글로벌 내비게이션 바에서 [Analysis] > [Usage Analysis] > [Tablespace Usage] 메뉴를 클릭하면 Tablespace Usage 화면이 열린다.

이 화면에서는 지정한 기간 동안의 테이블스페이스 이름별 크기의 변화량을 확인할 수 있다.

다음은 Tablespace Usage 화면에서 제공하는 항목에 대한 설명이다.

지정된 경로 하위에 발급받은 라이선스 파일을 배치한다. 라이선스 파일명과 경로는 아래와 같으며,

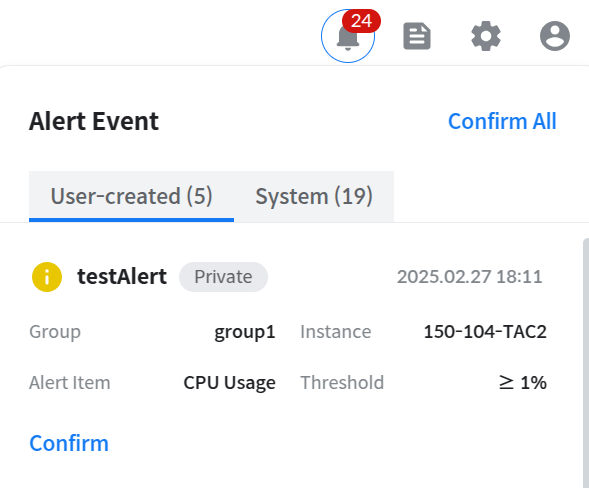

Alert Alarm 항목에서는 아직 Confirm 처리되지 않은 Alert들의 리스트를 나타낸다. Alert는 유저가 직접 생성한 기준에 따라 발생한 User-created 카테고리와 자동으로 설정되어 전체 인스턴스에 대해서 발생하는 System 카테고리로 나뉘어져 있다.

각 Alert에 대해 Confirm 처리를 하거나, 우상단에 Confirm All 버튼을 눌러야 Alert Event를 제거할 수 있다.

• Group : Alert 등록된 그룹명

• Instance: Alert가 발생한 인스턴스 명

SysMaster DB 에서 관제 데이터베이스 등록 시 유저 정보를 입력하게 된다. 기존에 생성된 유저를 사용할 수 있고, 새로운 유저를 생성해 사용할 수도 있다. 이때 유저에게 필요한 권한은 CONNECT, ALTER SYSTEM, SELECT_CATALOG_ROLE이다. 유저 생성 및 권한 부여는 SYS 계정에서 아래 DDL 및 DCL 문을 사용한다.

추가로 TPR Report, ASH Report 기능을 사용하려면 아래 DCL 문을 사용하여 관련 권한을 부여해야 한다.

TPM Agent에서 Tibero로부터 정보를 수집하기 위해서는 libtpmstat 라이브러리가 필요하다. 관제 데이터베이스에 279651 패치가 적용되어 libtpmstat 라이브러리가 있는 경우에는 Tibero 환경 변수 설정 과정을 통해 해당 라이브러리를 사용할 수 있다.

만약 관제 데이터베이스에 libtpmstat 라이브러리가 없는 경우에는 해당 데이터베이스에 맞는 라이브러리를 추가로 배포해야 한다. 이때 배포된 libtpmstat.so 파일을 TPM Agent 디렉터리로 이동시킨 후 TPM Agent 라이브러리 경로 설정을 통해 해당 라이브러리를 사용할 수 있다.

설치 환경에 따른 SysMaster DB 8.3의 배포 파일은 다음과 같이 구성된다.

Java TPM Agent의 배포 파일은 다음과 같이 구성된다.

Instance Monitoring 페이지의 Instance Overview 영역에서는 현재 선택된 그룹의 인스턴스 목록과 상태에 대한 요약 정보를 확인할 수 있다.

Instance Overview 영역은 Instance Monitoring 페이지의 좌측에 사이드 패널 형태로 제공된다.

해당 영역에는 현재 선택된 그룹에 등록된 인스턴스 목록이 표출되며, 각 인스턴스별 상태에 대한 요약 정보가 제공된다.

사용자는 하나의 Layout에서 최대 5개까지 인스턴스를 동시에 선택하여 모니터링 할 수 있다.

Instance Overview 영역을 통해 확인할 수 있는 인스턴스 상태 정보는 다음과 같다.

• CPU

현재 모니터링 중인 인스턴스의 상태와 주요 모니터링 데이터들을 카드 뷰 형태로 확인할 수 있다.

카드 뷰는 기본적으로 3초 주기로 Refresh되며, Card Order By 에 설정된 대로 정렬되어 표시된다. (카드 정렬 기준 참조)

좌상단의 카드 레이아웃 버튼을 통해 / / 레이아웃으로 전환하여 확인 할 수 있다.

• Cpu Usage / Memory Usage / Lock Session Waiter Count / Running Session Count로 Card View를 정렬한다.

안내서 정보

안내서 제목 : SysMasterDB 매뉴얼 발행일 : 2026-04-15 소프트웨어 버전 : SysMasterDB 8.3.5 안내서 버전 : v1.5.0

본 안내서는 SysMasterDB 8.3를 시스템에 설치하는 과정을 설명한다.

SysMasterDB 8.3를 설치하고자 하는 시스템 관리자 그리고 DBA를 대상으로 기술한다.

• 데이터베이스의 이해

• RDBMS의 이해

글로벌 내비게이션 바에서 [Realtime] > [Usage Monitoring] > [Undo Usage] 를 클릭하면 Undo Usage 화면이 열린다.

Undo Usage 페이지에서는 Undo 사용량 정보를 보여준다. 현재 트랜잭션을 발생시킨 후 Commit 이나 Rollback을 통하여 트랜잭션을 종료시키지 않고 있는 세션들의 정보를 확인할 수 있다.

다음은 Session Undo Usage 페이지에서 제공하는 항목에 대한 설명이다.

관제 데이터베이스의 설정 방법 및 TPM Agent의 설치 방법을 다음과 같은 단계로 설명한다.

1. - 관제 데이터베이스의 유저와 TIP 설정하는 방법을 설명한다.

2. - TPM Agent의 설치 방법을 설명한다.

현재 모니터링 중인 인스턴스들의 Aert 발생 현황을 나타내는 영역이다. 각 Alert Level (Error, Warning, Info) 별로 몇개의 Alert가 발생하고 있는지 표시한다. 버튼을 클릭하여 해당 인스턴스의 Alert Event History로 이동한다.

User Created Alert 및 System Alert 모두 확인 할 수 있으며, Alert가 발생한 시각, Alert 이름, Alert 레벨, Alert가 발생한 인스턴스, Confirm 여부 및 Alert 확인시 작성한 유저 Comment 이력을 확인 할 수 있다.

인스턴스 및 필터 조건을 변경하여 다른 인스턴스 및 특정 시간대에서 발생한 Alert들을 조회 할 수 있다.

SQL Text 화면에서는 New Plan List에서 선택한 SQL문에 대한 전체 구문을 확인할 수 있다.

SysMaster DB 8.3 설치 방법을 과 으로 나누어 설명한다. 이때 각 환경에서 다음과 같은 단계로 설명한다.

1. 설치 및 파라미터 설정 - SysMaster DB 8.3 의 설치 및 파라미터 설정방법에 대해서 설명한다.

2. 기동 / 로그 확인 / 종료 / 초기화- 기동, 로그 확인, 종료, 초기화 방법에 대해서 설명한다.

3. 마지막으로 에서는 SysMaster DB 8.3에서 사용하는 포트들에 대해서 설명한다.

글로벌 내비게이션 바에서 [Analysis] > [History Analysis] > [All Session Flow] 메뉴를 클릭하면 All Session Flow 화면이 열린다.

All Session Flow 화면에서는 지정한 기간 동안 접속한 DB 사용자별로 구분하여 세션 개수를 그래프로 제공한다. 이때 특정 시점의 사용자가 몇개의 세션을 맺었는지 확인이 가능하며, 선택한 시점에 어떤 세션들이 활동을 하였는지 확인할 수 있다.

그룹 선택 화면에서는 사용자가 들어갈 그룹을 선택한다. 만약 사용자가 아무런 그룹에 소속되어 있지 않다면, Undefined(그룹 없음)으로 로그인이 가능하다.

원하는 그룹을 선택한 후 Sign In to group 버튼을 누르면 대시보드 화면으로 이동한다.

All Session Flow 페이지에서 Period Selector는 Chart Interval 기능이 추가되어있다. 공통 기능의 Period Selector는 조회 기간에 따라 Chart Interval이 동적으로 결정되지만 All Session Flow 페이지에서는 사용자가 Chart Interval을 지정할 수 있다.

Chart Interval은 각각 sec, min, hour, day가 존재하고 선택한 Period가 Chart Interval로 표현할 수 있는 시간을 포함하는 경우 선택할 수 있다.

프로파일 기능을 통해 아래의 동작을 수행할 수 있다.

• 내 계정 설정

• 테마 변경 (Light / Dark)

• About

로그인 후 첫 화면인 Dashboard에서 import 버튼을 클릭하면 instance를 등록할 수 있다.

아래 예시 화면은 인스턴스 등록 페이지이다.

해당 페이지에서는 모니터링을 위한 인스턴스 연결 테스트 및 등록을 수행할 수 있으며, 현재 서비스에 적용된 라이선스 정보를 상단 License Info 영역을 통해 참고할 수 있다.

새로 등록한 instance는 바로 화면에 반영되지 않고, 그룹에 instance를 할당한 후에 Dashboard에서 관제가 가능하다.

SysMaster DB 8에서 사용하는 포트 중 외부 접속을 허용해야 하는 포트들은 다음과 같다.

SysMaster DB 서버에서 허용해야 하는 포트 목록

관제 데이터베이스 서버에서 허용해야 하는 포트 목록

모든 사용자는 하나 이상의 그룹에 소속될 수 있다. 그룹에 소속되면 해당 그룹의 역할(Role)을 부여 받게 된다.

ex) admin, user

사용자는 한 그룹 당 한 개의 역할을 가질 수 있으며, 여러 개의 그룹에 속한 경우 그룹마다 각각 다른 역할을 가질 수 있다.

그룹에는 인스턴스가 할당된다. 그룹원들은 그룹에 할당된 인스턴스에 대한 권한(Configurable Privileges)을 할당받을 수 있다.

Configurable Privileges

Configurable privileges는 각 유저별 권한을 의미한다.

기능별, 인스턴스별로 존재하며, 어드민이나 슈퍼 어드민이 직접 수정이 가능하다.

기본값은 전부 권한 없음이다.

인스턴스가 명시된 privilege는 해당 인스턴스에서만 기능을 사용할 수 있고, 인스턴스가 명시되지 않은 privilege는 인스턴스와 무관하게 모든 페이지에서 기능을 사용할 수 있다.

변경사항이 생기면 save 버튼이 활성화 되며 save을 눌러 저장을 해야 변경사항이 저장된다. cancel을 누르게 되면 기존 설정값으로 돌아간다.

다음은 privilege별 설명이다.

Overall 메뉴에서 장기간 그래프를 통해 추이를 확인 한 후, Time Slice 기능을 통해 특정 시점에서 발생한 모든 지표 정보를 복합적으로 확인 할 수 있다.

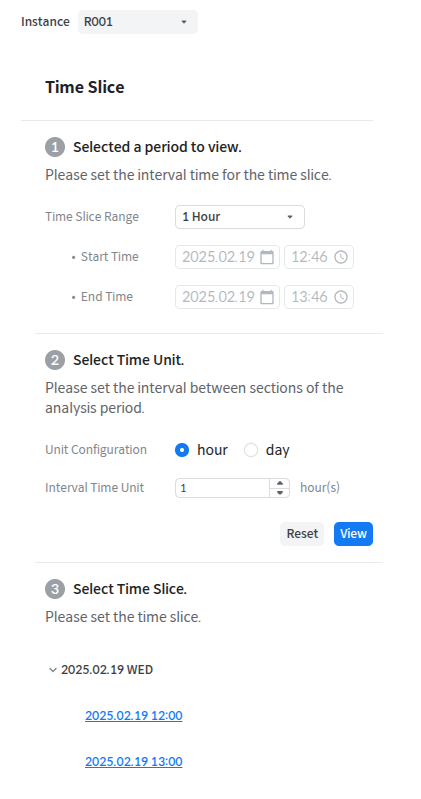

Time Slice

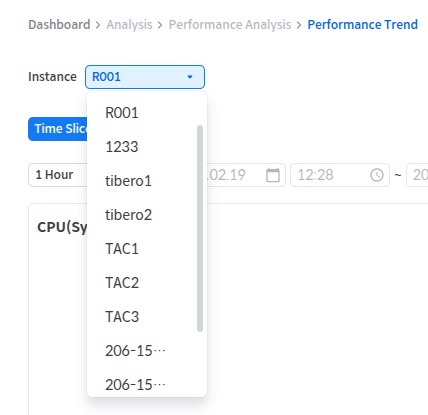

Analysis의 하위 메뉴별로 조회 기간을 설정할 수 있다. 화면 상단의 Time Slice 버튼을 누르면 Time Slice 생성창으로 이동한다.

1. Time Slice를 할 구간을 선택한다.

2. Time Slice로 구분할 Time Unit을 선택하고 View를 누른다.

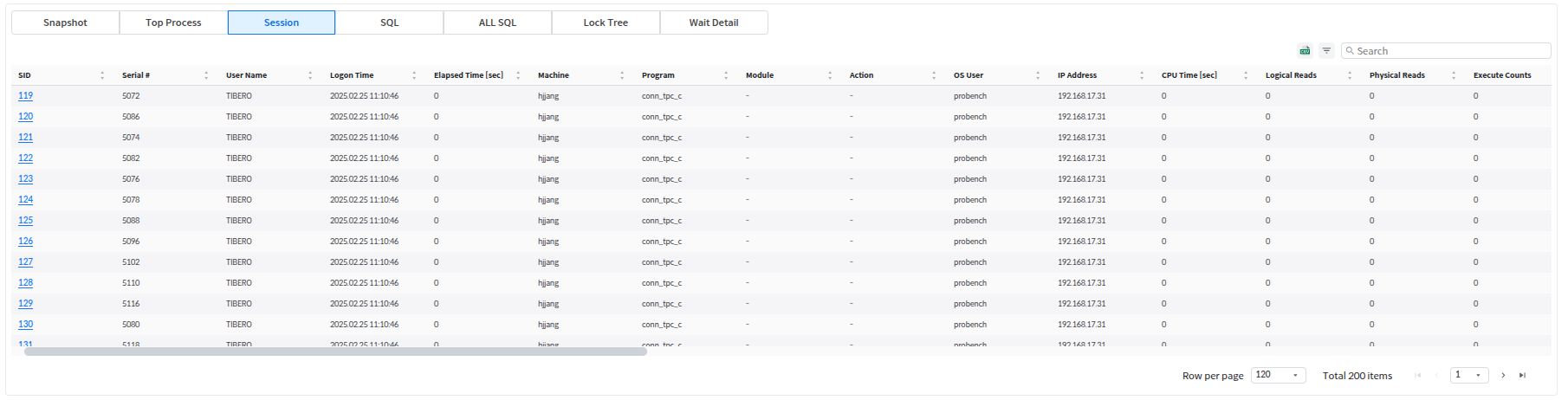

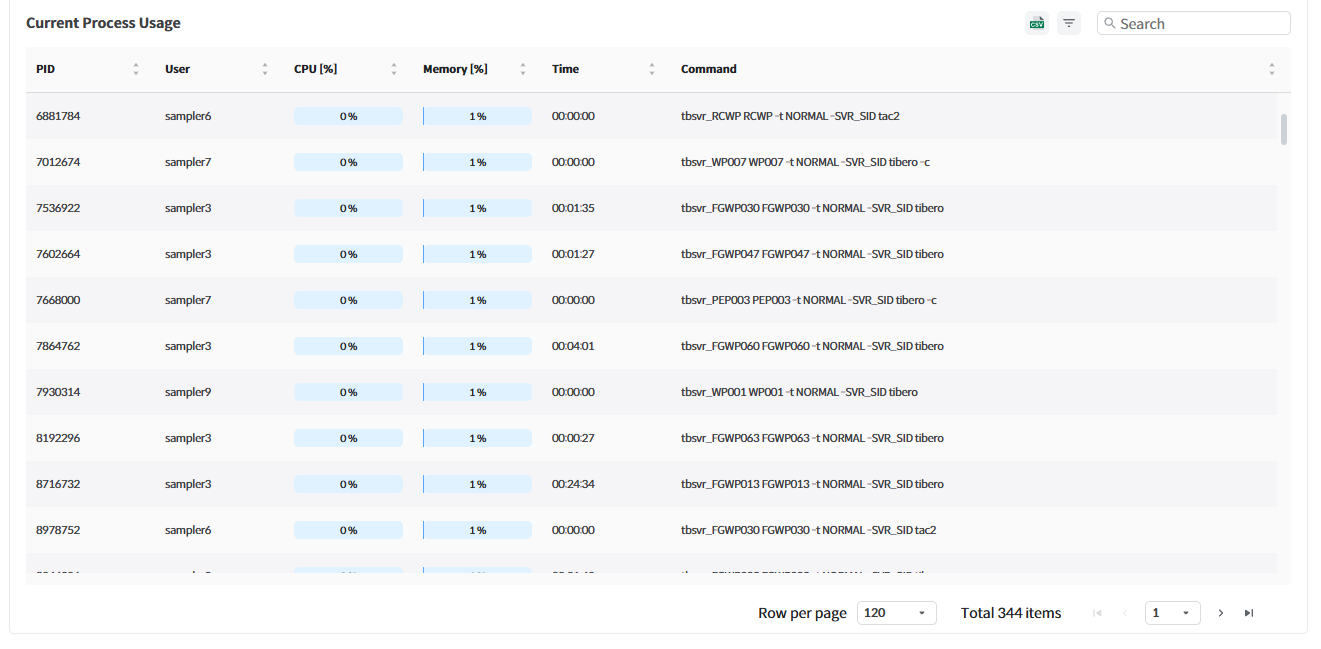

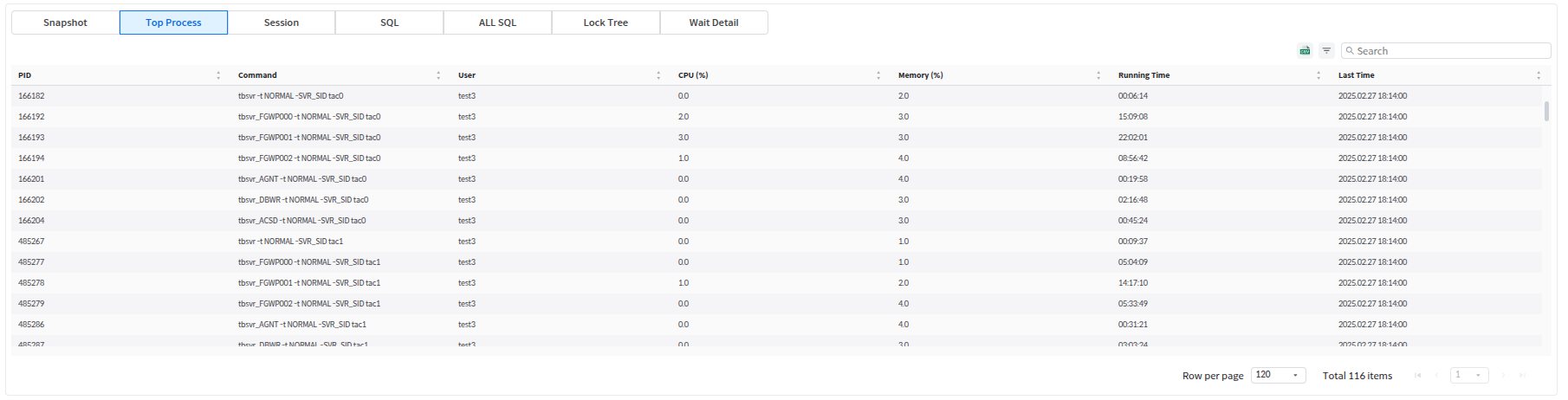

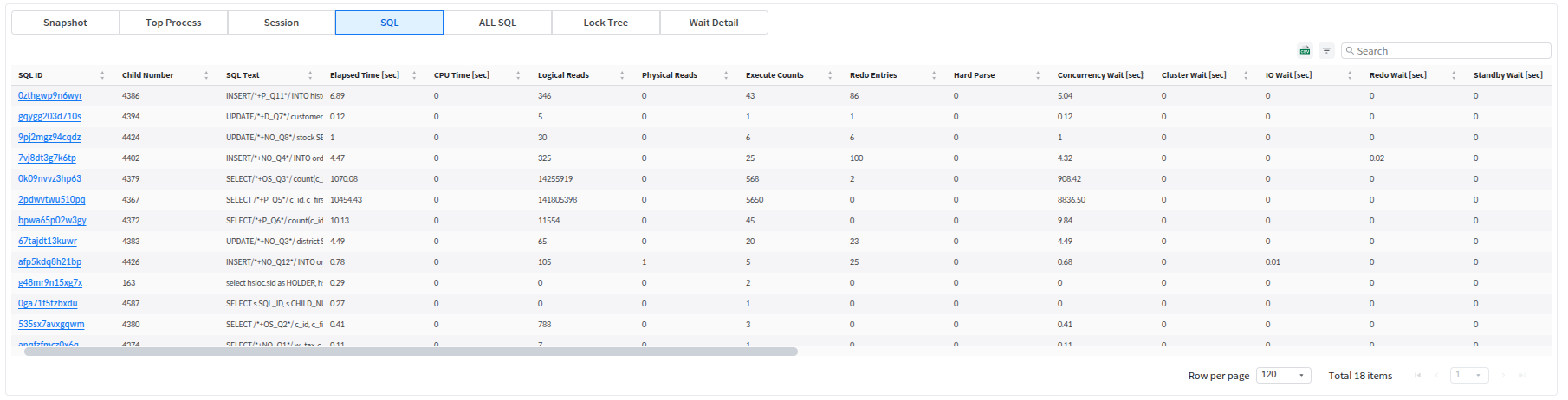

3. 구간 안에서 Time Unit으로 나누어진 Time Slice를 선택하면 해당 Time Slice에 대한 화면이 열린다.

Physical Reads, Hard Parse Count 등 내가 관심 있는 지표를 어떤 SQL이 가장 많이 발생시켰는지 확인 할 수 있다.

설정한 지표의 변화 추이를 Heatmap을 통해 확인하고, 더 상세히 분석하고자 하는 기간의 Performance Trend나 Top N Performance 페이지로 연계할 수 있다.

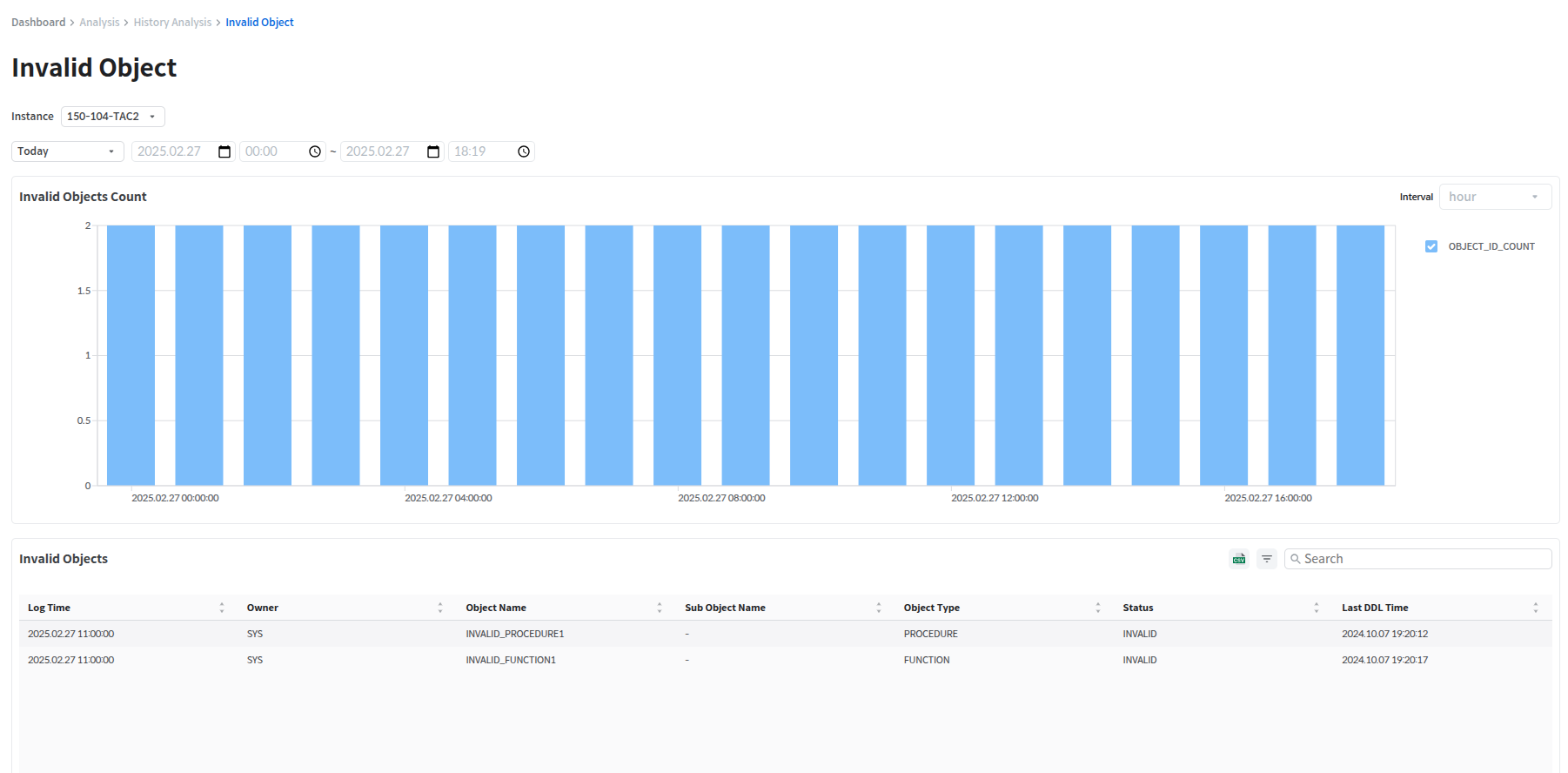

글로벌 내비게이션 바에서 [Analysis] > [History Analysis] > [Invalid Object] 페이지를 클릭하면 Invalid Object 페이지가 열린다.

Invalid Object 페이지에서는 Invalid Objects Count 데이터와 Invalid Objects 상세 정보를 확인할 수 있다.

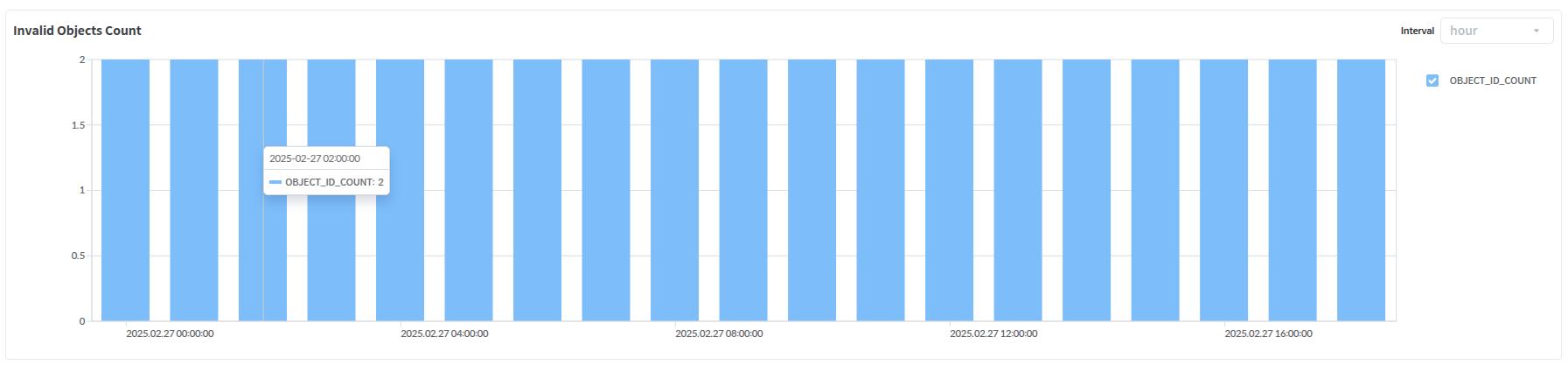

Invalid Objects Count

지정한 기간 동안의 Invalid Objects Count 정보를 확인할 수 있다.

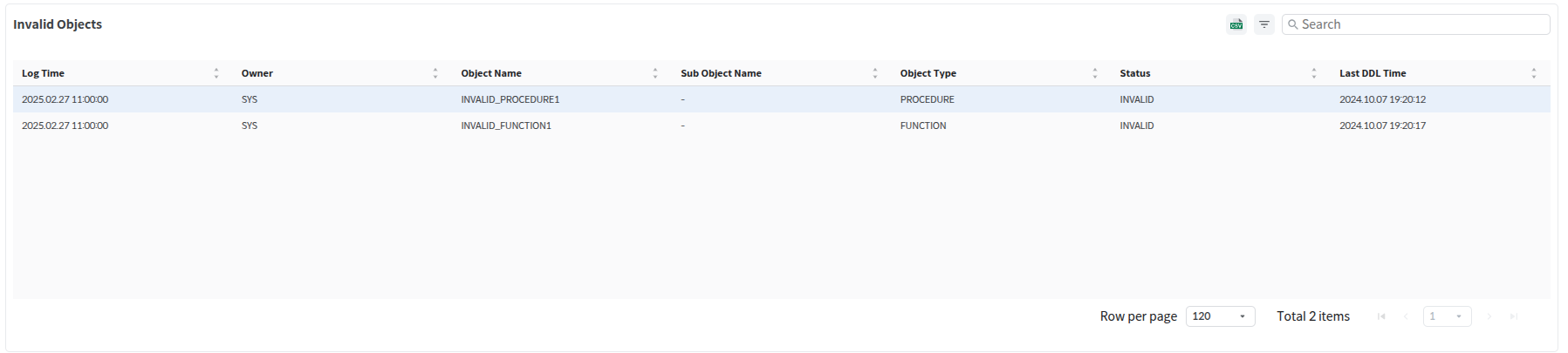

Invalid Objects

Invalid Objects Count 차트에서 특정 데이터 클릭 시 해당 데이터 카운트에 포함된 전체 Invalid Object 정보를 제공한다. 이를 통해 사용자는 각 시간대별 Invalid Object 데이터의 상세 정보를 확인할 수 있다.

다음은 Invalid Objects 화면에서 제공하는 항목에 대한 설명이다.

모니터링 지표 설명

차트 좌상단의 지표명 우측에 표출되는 info 아이콘 위에 마우스 포인터를 올려두면, 해당 지표에 대한 Description을 확인할 수 있다.

부가 기능

차트 우상단의 더보기 아이콘을 클릭하면, 각 차트별로 지원되는 부가 기능 목록을 확인할 수 있다.

차트 종류에 따라 지원되는 부가 기능이 다르며, 차트별 부가 기능에 대한 설명은 Chart Type을 참고한다.

차트 확대

차트 우상단의 확대 아이콘을 클릭하면, 별도의 모달을 통해 해당 차트를 확대하여 확인할 수 있다.

차트 우하단 모서리를 클릭한 상태로 드래그하여 해당 차트의 크기를 조절할 수 있다.

차트 우상단의 닫기 아이콘을 클릭하면, 현재 레이아웃에서 해당 차트를 제거할 수 있다.

일부 차트 종류에서는 실시간 모니터링 중 사용자의 편의를 위해 다른 페이지로 연계해주는 기능을 제공한다.

해당 기능은 Bar, Line, Area, Stack Bar 차트에서 특정 인스턴스 그래프 클릭 시 사용할 수 있으며, 이동 가능한 페이지는 아래와 같다.

• Realtime > Session Monitoring

• Analysis > Performance Trend

• Analysis > Top N Performance

• Analysis > Changed Plan Analysis

본 장에서는 선택된 그룹 내의 모든 관제 데이터베이스 인스턴스를 통합 모니터링 할 수 있는 Dashboard에 대해 설명한다.

각 모니터링 중 인스턴스에 대한 실시간 상태 정보 및 지표를 제공한다.

우상단의 톱니바퀴 버튼을 눌러 Auto Refresh 주기 및 중단을 설정할 수 있다.

Dashboard 구성 요소

대시보드는 다음과 같은 주요 섹션으로 구성된다.

Global Navigation Bar (GNB)

• 주요 메뉴 및 전역 내비게이션 기능 제공

Instance Overview

• DB 인스턴스들의 상태 및 인스턴스의 Alert 발생 현황을 확인하는 영역

• Card View 형태로 각 인스턴스별 상태 및 CPU / Running Session등 주요 지표 제공

• 그룹 내 인스턴스들의 더 자세한 실시간 성능 지표를 제공하는 차트와 테이블 제공

Layout Split

• Custom 영역과 Card View 영역의 크기 비율을 조정하는 버튼

• 드래그 혹은 클릭을 통해 Card View : Custom Area 영역을 1:2 / 2:1 / 3:0 으로 설정 가능

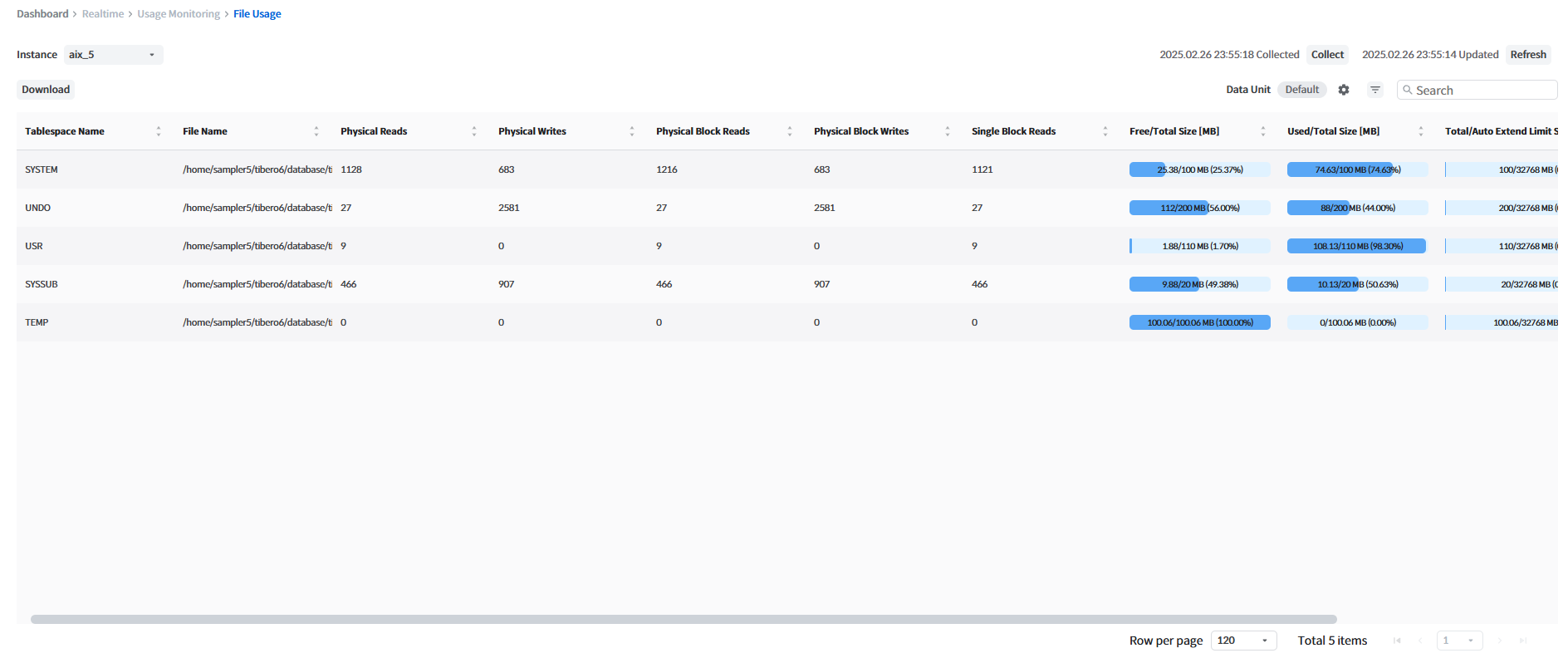

글로벌 내비게이션 바에서 [Realtime] > [Usage Monitoring] > [File Usage] 를 클릭하면 File Usage 페이지가 열린다.

File Usage 페이지에서는 데이터 파일 사용량 정보를 보여준다. File Usage 는 관제 DB 에 대한 부하를 최소화하기 위해 한시간마다 수집되는데, 우 상단 [Collect] 버튼 클릭시 최신 File Usage 정보를 수집하여 보여준다.

모니터링 대상 DB의 테이블스페이스의 데이터 파일 I/O 사용량 정보를 확인할 수 있다.

Daily Hourly Chart에서 선택한 한 시간 동안의 분 단위 차트를 확인할 수 있다. 이때 해당 차트는 Daily Hourly Chart의 아래에 위치한다.

Minute Chart bar를 클릭하면 원하는 메뉴로 이동이 가능하다.

각 버튼에 대한 설명은 다음과 같다.

[New Tab]에서 [Add Layout] 버튼을 클릭하여 Layout을 신규 생성할 수 있다.

레이아웃 생성은 다음과 같은 프로세스로 진행된다.

1. Layout Name

   • 레이아웃 이름을 입력한다. 해당 이름이 Instance Monitoring 페이지에 노출된다.

2. Chart Index

   • 사용자가 실시간으로 모니터링할 지표를 선택한다.

   • Instance Monitoring에서 제공되는 모니터링 지표 목록은 를 참고한다.

3. Selected Item

   • 사용자가 선택한 지표 목록을 확인하고, 각 지표 차트 옵션을 설정한다.

4. Summary

   • 사용자가 선택한 지표 목록이 반영된 레이아웃 예시를 확인할 수 있다.

5. Add

   • Add 버튼을 클릭하여 사용자가 직접 정의한 Layout을 생성, 해당 Layout Tab에 적용한다.

글로벌 내비게이션 바에서 [Realtime] > [High Availability Monitoring] > [TSC Monitoring] 메뉴를 클릭하면 TSC Monitoring 화면이 열린다.

TSC Monitoring 화면에서는 TSC 목록, 각 TSC 네트워크 구성, TSN을 통한 복구 현황 차트, Primary DB와 Standby DB 실시간 현황을 모니터링할 수 있다.

자동 갱신 주기를 설정할 수 있다. [Refresh] 버튼을 통하여 즉시 갱신할 수 있다.

TSC 목록을 확인할 수 있다.

TSC 네트워크 구성을 확인할 수 있다.

설치 파일이 위치한 디렉터리에서 아래와 같은 순서로 명령을 수행하여 쿠버네티스 오브젝트를 생성한다.

다음 단계로 진행하기 전 RepoDB, MetaDB가 정상적으로 부팅 완료되어야 한다. 이는 다음과 같은 로그를 통해 확인 가능하다.

먼저 각각 해당 pod의 터미널 출력 로그에서 아래와 같은 메세지가 출력되는 것을 확인한다.

다음으로 각 데이터베이스의 로그파일에 아래와 같은 메세지가 출력되는 것을 확인한다.

이때 각 데이터베이스의 로그 파일 확인 방법은 을 참고한다.

sysmasterdb8-sdm-container가 생성되면, 해당 컨테이너 내 sysmaster/license
