# TSC Monitoring

글로벌 내비게이션 바에서 **\[Realtime] > \[High Availability Monitoring] > \[TSC Monitoring]** 메뉴를 클릭하면 TSC Monitoring 화면이 열린다.

TSC Monitoring 화면에서는 TSC 목록, 각 TSC 네트워크 구성, TSN을 통한 복구 현황 차트, Primary DB와 Standby DB 실시간 현황을 모니터링할 수 있다.

<figure><img src="https://content.gitbook.com/content/gw24XwSa6QXLFywb7Txd/blobs/CJ602OKVpVugSLmpqI6k/image.png" alt=""><figcaption></figcaption></figure>

자동 갱신 주기를 설정할 수 있다. \[Refresh] 버튼을 통하여 즉시 갱신할 수 있다.

{% hint style="warning" %}
**주의**

`LOG_REPLICATION_DEST_N`에 설정한 `IP:PORT`와 SysMasterDB에 [Standby 인스턴스를 등록](/sysmasterdb/8.4_manual/sysmasterdb/import-instance.md)할 때 사용한 `IP:PORT`가 다르면 Primary와 Standby가 서로 매칭되지 않아, Topology View의 연결선과 Standby Database 목록의 Log Transport Mode 값이 표시되지 않는다.

Primary에서 `SELECT * FROM V$STANDBY_DEST;`를 조회하여 `STANDBY_ADDR`가 SysMasterDB에 등록한 값과 같은지 확인한다. 컨테이너 환경과 같이 DB 내부 IP와 SysMasterDB가 접속하는 IP가 다른 구성에서는 특히 주의한다.
{% endhint %}

### TSC 목록

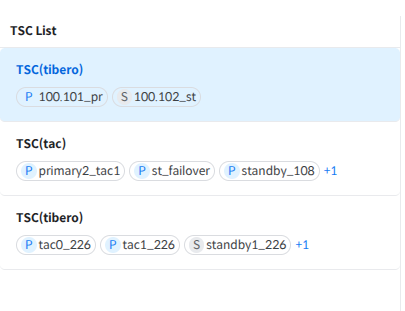

<figure><img src="https://content.gitbook.com/content/gw24XwSa6QXLFywb7Txd/blobs/pJMQCvM6jfjoDd6lhAaO/image.png" alt=""><figcaption><p>TSC 목록</p></figcaption></figure>

TSC 목록을 확인할 수 있다.

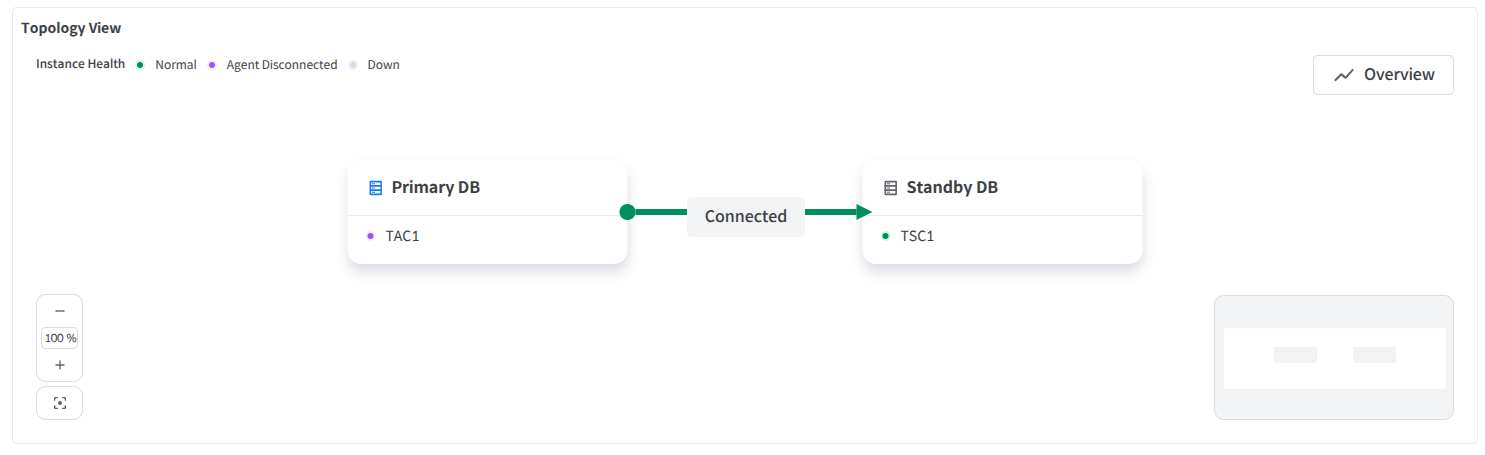

### Topology View

<figure><img src="https://content.gitbook.com/content/gw24XwSa6QXLFywb7Txd/blobs/18Se1mhdKLEV7wD3M3Rl/image.png" alt=""><figcaption></figcaption></figure>

TSC 네트워크 구성을 확인할 수 있다.

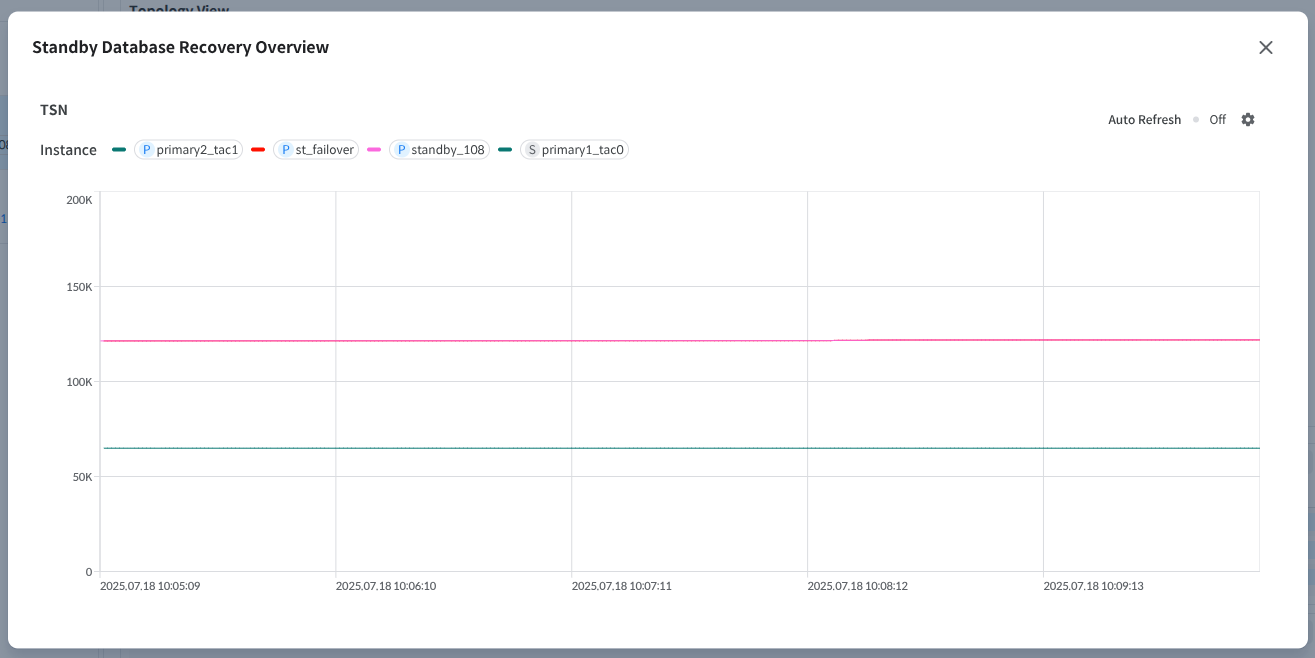

### Standby Database Recovery Overview

<figure><img src="https://content.gitbook.com/content/gw24XwSa6QXLFywb7Txd/blobs/1jF3sxCSPW0sT6EUbbse/image.png" alt=""><figcaption></figcaption></figure>

\[Overview] 버튼을 누르면 TSN 차트를 확인하여 복구 현황을 모니터링할 수 있다.

### Primary/Standby Database 목록

<figure><img src="https://264733866-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fgw24XwSa6QXLFywb7Txd%2Fuploads%2FtjLWmSRTOmYLegwL6u2b%2F125_tsc-databases.png?alt=media" alt=""><figcaption></figcaption></figure>

Primary DB와 Standby DB의 현황을 테이블 형식으로 모니터링할 수 있다.

<figure><img src="https://264733866-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fgw24XwSa6QXLFywb7Txd%2Fuploads%2FBgKaFSeqnnzSBAdjbzfQ%2F126_tsc-instance-info.png?alt=media" alt=""><figcaption></figcaption></figure>

Primary Database, Standby Database에서 각 인스턴스명을 클릭하면 우측 사이드 패널에서 Instance Info를 확인할 수 있다.

다음은 Primary Database 화면에서 제공하는 항목에 대한 설명이다.

| 항목               | 설명                                                                                                      |
| ---------------- | ------------------------------------------------------------------------------------------------------- |
| Instance         | 인스턴스 이름                                                                                                 |
| Current Log      | 가장 최근의 Redo Log                                                                                         |
| CPU \[%]         | 인스턴스의 현재 총 CPU 사용률                                                                                      |
| Memory \[MB]     | 인스턴스의 현재 Memory 사용량 (기본 단위 MB, Data Unit 설정에 따라 변경)                                                     |
| Replication Mode | <p>Primary DB와 Standby DB 간 데이터 복제 동작 방식 표기</p><p>(표기 가능한 값: Protection, Availability, Performance)</p> |
| Failover         | Failover 된 Primary Instance일 경우, Failover 된 시점 표시                                                       |

다음은 Standby Database 화면에서 제공하는 항목에 대한 설명이다.

| 항목                 | 설명                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                             |
| ------------------ | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| Instance           | 인스턴스 이름                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                        |
| Status             | <p></p><p>Standby의 상태. Status가 여러 개일 경우 1개만 표기하고 +n으로 표기,</p><p>프라이머리 노드가 여러개일 경우 첫번째 노드와의 네트워크 상태가 표시된다.</p><p></p><ul><li><p>값 종류</p><ul><li>PRIMARY NOT CONNECTED</li><li>PRIMARY CONNECTED, RECOVERY NOT STARTED</li><li>PRIMARY CONNECTED, STARTING RECOVERY</li><li>READ-ONLY STANDBY, RECOVERY IN PROGRESS</li><li>STANDBY, RECOVERY IN PROGRESS</li><li>READ-ONLY STANDBY, RECOVERY SUSPENDED</li><li>STANDBY, RECOVERY SUSPENDED</li><li>PRIMARY DISCONNECTED, FINISHING RECOVERY</li><li>Unknown</li></ul></li></ul> |
| Role               | <ul><li>PRIMARY</li><li>STANDBY</li><li>SNAPSHOT STANDBY</li><li>CASCADING STANDBY</li></ul>                                                                                                                                                                                                                                                                                                                                                                                                                                   |
| Open Mode          | <ul><li>MOUNT</li><li>RECOVERY</li><li>READ WRITE</li><li>READ ONLY</li><li>READ ONLY WITH APPLY</li></ul>                                                                                                                                                                                                                                                                                                                                                                                                                     |
| Log Transport Mode | <p>로그 전송 모드</p><ul><li>LGWR SYNC</li><li>LGWR ASYNC</li><li>ARCH ASYNC</li></ul>                                                                                                                                                                                                                                                                                                                                                                                                                                               |
| CPU \[%]           | 인스턴스의 현재 총 CPU 사용률                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                             |
| Memory \[MB]       | 인스턴스의 현재 Memory 사용량 (기본 단위 MB, Data Unit 설정에 따라 변경)                                                                                                                                                                                                                                                                                                                                                                                                                                                                            |
| Last Received Log  | 가장 최근에 Primary로부터 전송받은 Redo Log                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                |
| Last Applied Log   | 가장 최근에 Standby에 적용(복구) Redo Log                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                |
| TSN Diff           | Primary Database와 TSN 차이                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                       |
