# Instance Overview

<figure><img src="https://content.gitbook.com/content/gw24XwSa6QXLFywb7Txd/blobs/Ilex3BOL5yHyJISMKweV/image.png" alt=""><figcaption></figcaption></figure>

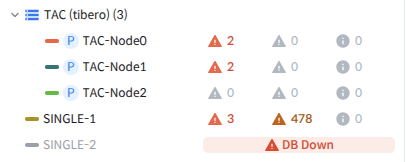

모니터링 중인 그룹에 포함된 DB 인스턴스들의 상태 및 인스턴스의 Alert 발생 현황을 확인하는 영역이다.

각 인스턴스당 색상이 할당되며, TAC / TSC 클러스터일 경우 묶여서 배치된다. 클러스터 헤더를 클릭하면 그룹 단위로 접거나 펼 수 있으며, 접힘 상태는 저장되어 다시 접속해도 유지된다.

Instance Overview에서는 각 인스턴스의 상태를 한눈에 확인할 수 있다.\
Normal 상태인 인스턴스는 우측 Alert 영역에 레벨별 Alert 개수가 표시되며, Agent Disconnected 혹은 DB Down 상태일 경우 해당 상태 배너가 우측에 표시된다.

우측 화살표 버튼을 클릭하여 Instance Overview 메뉴를 숨기거나 펼칠 수 있다. 접힘 상태는 저장되어 다시 접속해도 유지된다.

***

### Instance 상태 설명

모니터링 대상 DB의 상태에는 Normal, Agent Disconnected, Down이 있다.

* Normal: DB가 기동 중이며 TPM Agent와의 연결이 확인되어 지표를 수집하고 있는 상태를 나타낸다.
* Agent Disconnected: DB는 기동 중이나 Agent와 연결이 안 되어 지표 수집이 안 되는 상태를 나타낸다.
* Down: DB 인스턴스가 다운 상태이거나 연결을 맺을 수 없는 상태를 나타낸다.

{% hint style="info" %}
**참고**

1분간 등록된 인스턴스와의 연결 시도가 실패할 경우 SysMasterDB는 해당 DB 인스턴스를 Down 상태로 간주한다. 이후 연결이 다시 가능해질 경우 자동으로 이를 인식하여 Normal 상태로 전환된다.
{% endhint %}

{% hint style="warning" %}
**주의**

방화벽 설정 변경 등의 이유로 TPM Agent 데이터 수집 전송이 멈췄을 경우 Normal 상태에서 아무런 지표가 보이지 않는 현상이 있을 수 있다. 따라서 Normal 상태인데 실시간 지표가 보이지 않는다면, 관제 DB 머신과 TPM Agent 로그를 확인해 볼 필요가 있다.
{% endhint %}

***

### Import Instance

Super Admin의 경우 'Import 버튼'을 통해 관제 대상 [인스턴스를 등록](/sysmasterdb/8.4_manual/sysmasterdb/import-instance.md) 할 수 있다.

***

### Alert Events

<figure><img src="https://content.gitbook.com/content/gw24XwSa6QXLFywb7Txd/blobs/ImwRcFDww6ALufP0dJ06/image.png" alt=""><figcaption></figcaption></figure>

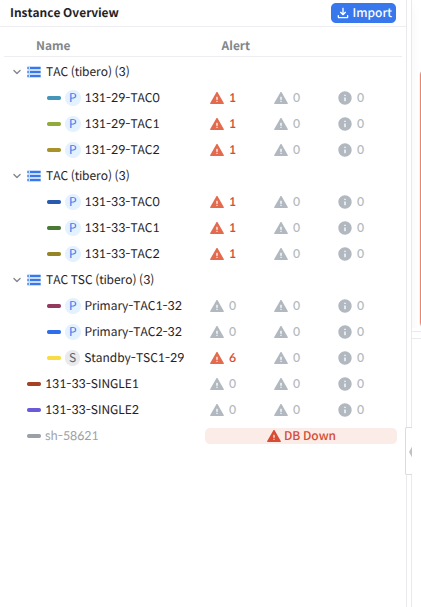

인스턴스 항목 오른쪽에 각 인스턴스별 발생한 Alert 현황을 파악할 수 있으며, 레벨별 버튼 클릭 시 해당 인스턴스·레벨로 필터링된 Alert 발생 현황을 확인할 수 있다.

{% hint style="info" %}
**참고**\
[Alert Events 페이지](/sysmasterdb/8.4_manual/dashboard/instance-overview/alert-events.md) 바로가기
{% endhint %}

***

### 인스턴스 선택 기능 <a href="#undefined-4" id="undefined-4"></a>

<figure><img src="https://264733866-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fgw24XwSa6QXLFywb7Txd%2Fuploads%2FeeZJ2diklNSWquq6L5vB%2F57_instance-selected.png?alt=media" alt=""><figcaption></figcaption></figure>

Instance Overview에서 특정 인스턴스를 선택하여 Card View 및 Custom Area에서 해당 인스턴스에 대한 데이터만 표시하도록 설정할 수 있다.

인스턴스 선택 시 Dashboard 모든 영역에서 Auto Refresh가 멈추며 모든 영역의 데이터가 선택했던 시점으로 고정된다.

* 같은 인스턴스를 다시 클릭하면 선택이 해제되고 Auto Refresh가 이전 설정으로 돌아간다.
* DB Down / Agent Disconnected 상태의 인스턴스는 선택할 수 없다.

***

### 드롭다운 메뉴 설명 <a href="#undefined-5" id="undefined-5"></a>

<figure><img src="https://264733866-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fgw24XwSa6QXLFywb7Txd%2Fuploads%2Fz0Z0fiCXpRTKs9HUZDUZ%2Fimage.png?alt=media&amp;token=b31c7d7e-fc89-474b-979f-5c0913e8f6f7" alt="" width="532"><figcaption></figcaption></figure>

인스턴스 행을 **우클릭**하면 마우스 위치에 드롭다운 메뉴가 표시된다. 이를 통해 각 분석 메뉴로 빠르게 전환하거나, Instance Info를 통해 해당 인스턴스의 정보를 확인할 수 있다.

* 페이지 이동 메뉴는 모두 새 창으로 열린다. (Instance Info는 이동 없이 현재 화면 위에 표시된다)
* Normal 상태가 아닌 인스턴스는 실시간 데이터가 필요한 메뉴(Instance Monitoring, TSC Monitoring, Session Monitoring, Lock Monitoring, Tablespace Usage)가 표시되지 않는다.

드롭다운 메뉴는 두 가지의 섹션으로 나뉘어 있다.

* Recommend: SysMasterDB에서 추천하는 메뉴
  * [Performance Trend](/sysmasterdb/8.4_manual/analysis/performance-analysis/performance-trend.md): 해당 인스턴스에 대한 Performance Trend > TimeSlice 메뉴로 이동한다.
  * [Instance Monitoring](/sysmasterdb/8.4_manual/realtime/main-monitoring/instance-monitoring.md): 해당 인스턴스에 대한 Instance Monitoring 메뉴로 이동한다.
  * [TSC Monitoring](/sysmasterdb/8.4_manual/realtime/high-availability-monitoring/tsc-monitoring.md): 해당 인스턴스가 TSC일 경우 해당 인스턴스에 대한 TSC Monitoring 메뉴로 이동한다. TSC 클러스터에 Primary 인스턴스가 없으면 비활성화된다.
* 전체
  * [Session Monitoring](/sysmasterdb/8.4_manual/realtime/main-monitoring/session-monitoring.md)
  * [Lock Monitoring](/sysmasterdb/8.4_manual/realtime/lock-monitoring.md)
  * [Tablespace Usage](/sysmasterdb/8.4_manual/realtime/usage-monitoring/tablespace-usage.md)
  * [Top N](/sysmasterdb/8.4_manual/analysis/performance-analysis/top-n-performance.md)
  * [Changed Plan Analysis](/sysmasterdb/8.4_manual/analysis/history-analysis/changed-plan-analysis.md)
  * [Create Alert](/sysmasterdb/8.4_manual/settings/alert.md#user-created-alert-1): Alert를 생성할 수 있다.
  * [Instance Info](/sysmasterdb/8.4_manual/dashboard/instance-overview/instance-info.md): 모니터링 DB 인스턴스 및 장비에 관한 상세 정보를 제공한다.
