# Expanded Layout

<figure><img src="https://content.gitbook.com/content/gw24XwSa6QXLFywb7Txd/blobs/ecQWT0syZAWSVYvcVZOz/image.png" alt=""><figcaption></figcaption></figure>

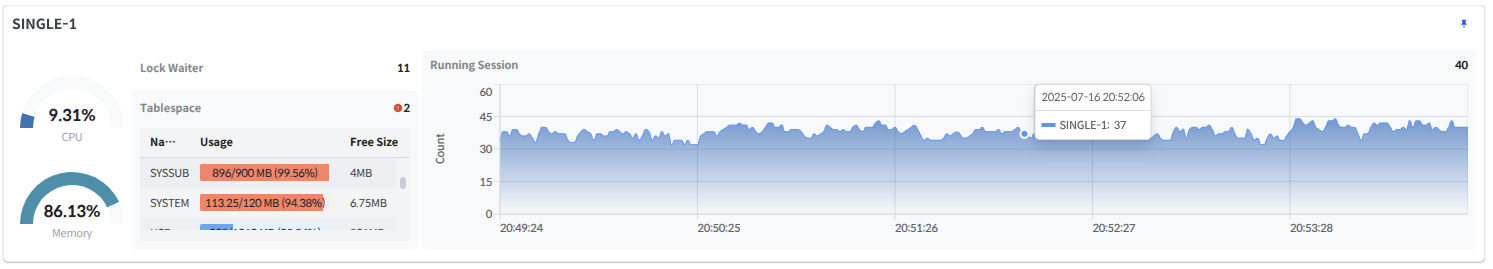

* CPU / Memory 파이 차트에 마우스를 호버하여 상세 정보를 확인할 수 있다.
* Lock Waiter: 인스턴스가 락을 기다리고 있는 세션 개수를 표시한다.
* Tablespace: 사용량이 90% 이상인 테이블스페이스 개수를 표시한다. 90% 이상인 테이블스페이스가 없으면 파란색 아이콘과 함께 전체 테이블스페이스 개수가 표시된다. 하단에 스크롤 가능한 테이블을 통해 테이블스페이스 사용 현황을 표시한다.
* Running Session: 지난 5분간의 Running Session 추이를 Area 차트로 표시하며 현재 Running Session의 개수를 우상단에 표시한다.
* 하단 추이 차트의 시점을 클릭하면 해당 인스턴스·시점 기준의 Performance Trend 화면이 새 창으로 열리고, 우클릭하면 다른 분석 화면으로 이동하는 메뉴가 표시된다.

{% hint style="info" %}
**참고**

카드 하단 추이 차트에 표시되는 지표(Running Session / CPU Usage)는 [Card Custom의 Timeline Item 설정](/sysmasterdb/8.4_manual/dashboard/card-view.md)을 따르며, 기본값은 CPU Usage이다.
{% endhint %}

### DB Down 상태

<figure><img src="https://264733866-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fgw24XwSa6QXLFywb7Txd%2Fuploads%2FSe9KG6DKdEf1yNWNhf9s%2F76_expanded-db-down.png?alt=media" alt=""><figcaption></figcaption></figure>

관제 인스턴스 DB가 다운 상태일 경우 마지막에 Normal 상태였던 시간을 표시한다.

### Agent Disconnected 상태

<figure><img src="https://264733866-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fgw24XwSa6QXLFywb7Txd%2Fuploads%2FOk9XGIgTPzvYpHwc8XOj%2F77_expanded-agent-disconnected.png?alt=media" alt=""><figcaption></figcaption></figure>

Agent Disconnected 상태일 경우 위와 같이 표시되며, 정렬 기준(Card Order by)과 관계없이 핀으로 고정한 카드를 제외하고 카드뷰 마지막에 정렬된다. 인스턴스 이름 옆 인포 아이콘에 마우스를 올리면 안내 문구가 표시된다.
