SQL Detail 탭

현재 session에서 수행중인 SQL과 동일한 SQL의 과거 수행 이력 및 통계를 보여준다.

SQL 수행 과거 이력 기한 선택

현재 session에서 수행 중인 SQL과 동일한 SQL이 과거에 수행되었던 이력을 조회하기 위하여, 원하는 기간을 선택하여 조회할 수 있다.

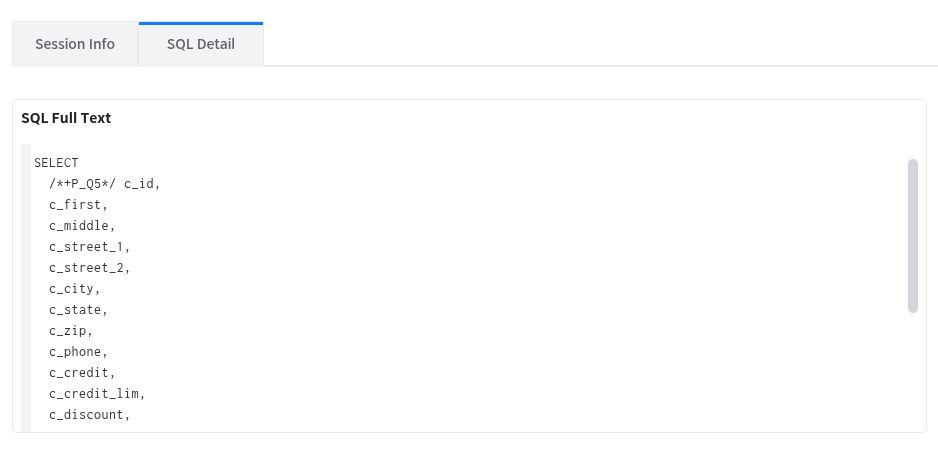

SQL Full Text

현재 session에서 수행 중인 SQL 전문을 보여준다.

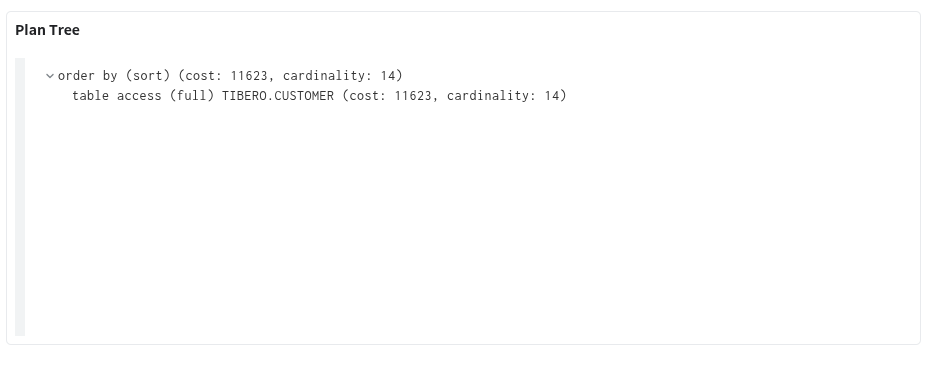

Plan Tree

현재 session에서 수행 중인 SQL에 대한 Plan을 확인할 수 있는 화면이다. 이때 SQL Plan을 Tree 구조로 보여준다.

SQL 수행 이력 통계

현재 수행 중인 SQL과 동일한 SQL들의 과거 이력들의 통계 정보를 보여준다. Summary, execute count, physical reads, logical reads, plan history, sql trace 항목들을 보여준다.

Summary

Summary 탭 화면에서는 분석 구간 동안 stat 지표 및 wait event 리스트와 각 wait event별 wait time의 값을 확인할 수 있다.

항목	설명
Statistics	Statistics 지표 확인
Wait Class	분석 구간 동안의 wait class 목록과 각 wait class별 wait time의 값을 확인
Wait Event	Wait class에서 선택한 항목에 대한 상세 내역을 확인

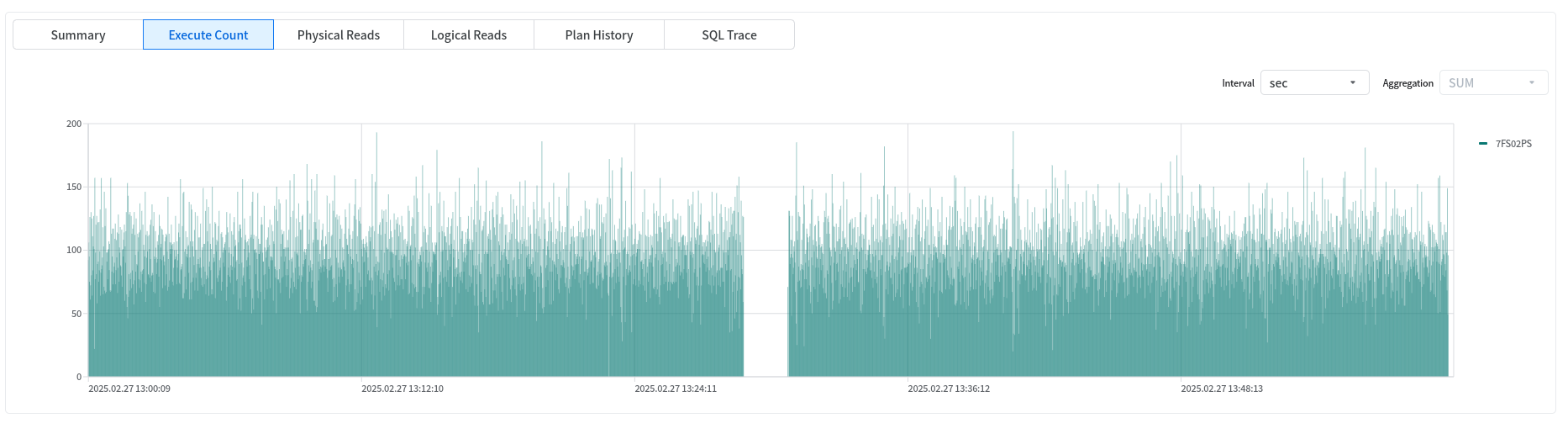

Execute count

Execute Count 탭 화면에서는 시간 단위별 Execute Count를 차트 형태로 확인할 수 있다.

Physical Reads

Physical Reads 탭 화면에서는 시간 단위별 Physical Reads를 차트 형태로 확인할 수 있다.

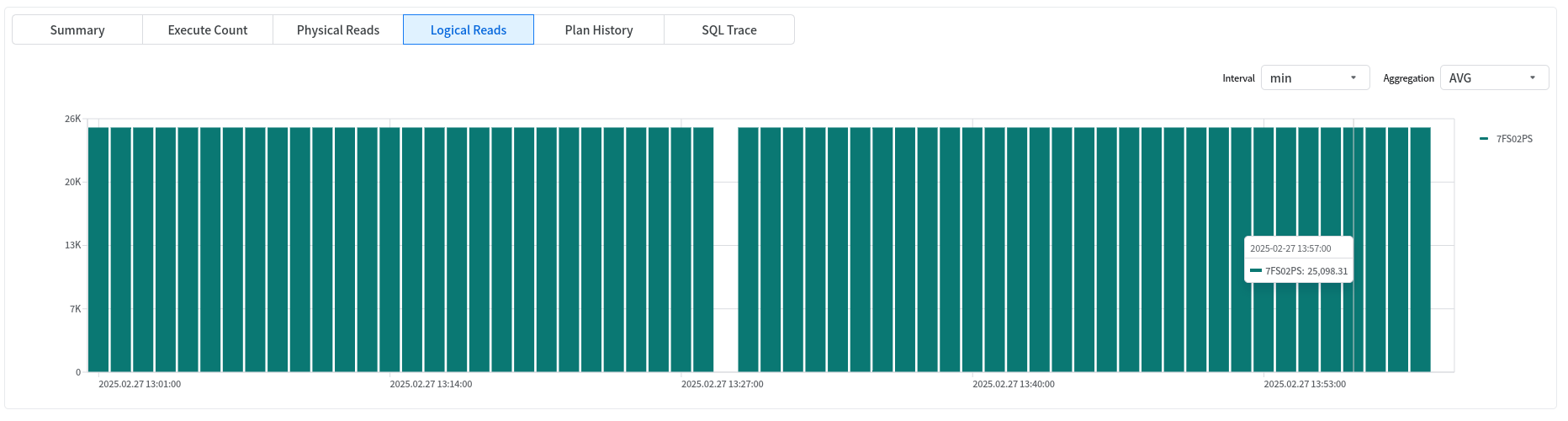

Logical Reads

Logical Reads 탭 화면에서는 1분 단위의 Logical Reads를 차트 형태로 확인할 수 있다.

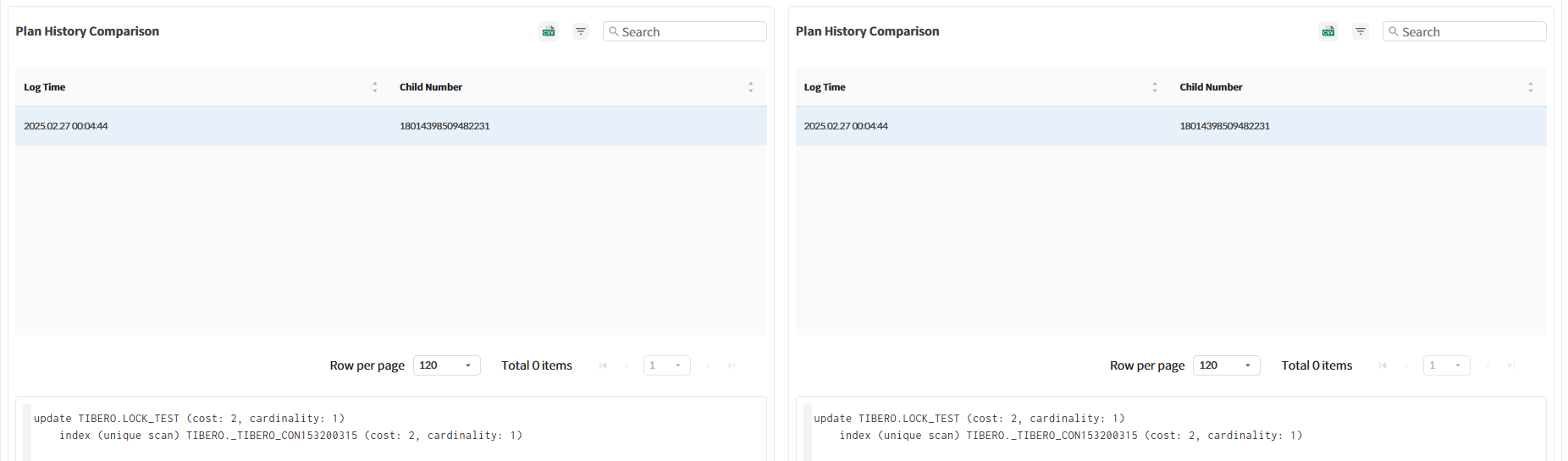

Plan History

Plan History 탭 화면에서는 같은 쿼리에 대해 Plan별 비교가 가능하다.

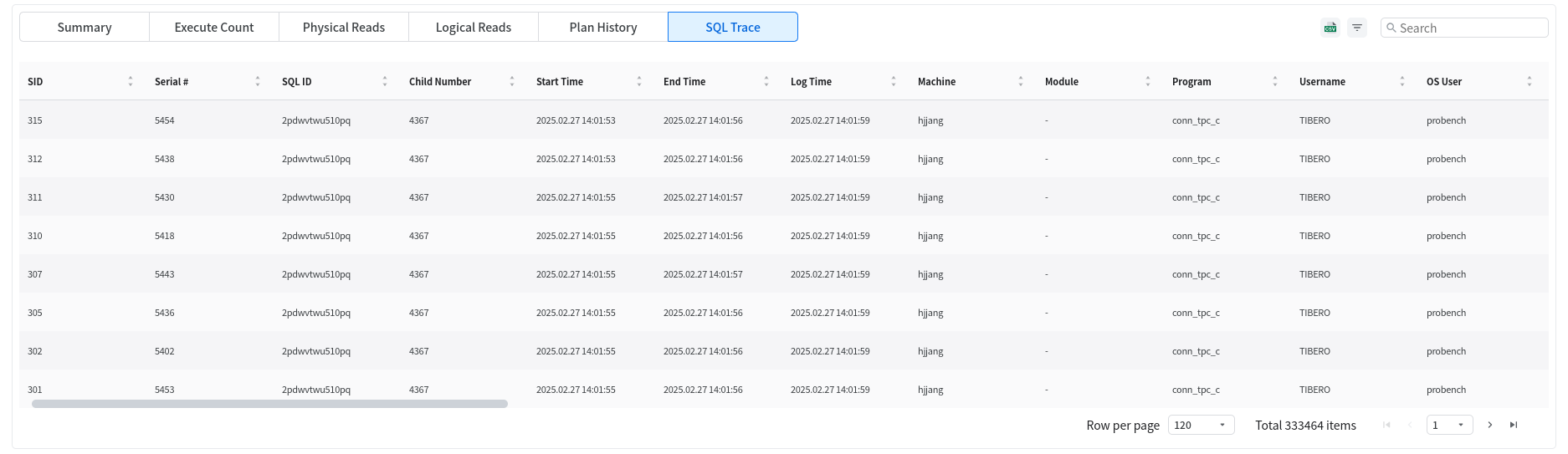

SQL Trace

SQL Trace 탭 화면에서는 조회 기간 동안의 SQL 수행 이력(Trace 정보)을 확인할 수 있다.

참고

SQL 수행 이력 수집에 사용하는 티베로 라이브러리 이슈로 일부 정보에 Machine, Module, Program, Username, OS User 항목이 수집되지 않을 수 있다.

SQL trace 의 child number 가 0 인 경우는 다양한 이유로 SQL plan 할당에 실패 했을 경우이다. 그리고 SQL plan 생성을 실패하는 지점까지 수행 시간 자체가 사용자가 설정한 SQL_STAT_HISTORY_THRESHOLD 가 넘으면 SQL plan 생성을 실패한 SQL trace 를 수집하게 된다. 결론적으로 수집된 SQL trace 의 child number 가 0 인 경우 매핑되는 SQL plan 이 없으므로 SQL plan 을 볼 수 없다.
