> For the complete documentation index, see [llms.txt](https://docs.tibero.com/sysmasterdb/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://docs.tibero.com/sysmasterdb/8.3_manual/analysis/performance-analysis/performance-trend.md). # Performance Trend Performance Trend에서는 Overall 차트를 통해 각 지표의 변화 추이를 거시적 시점에서 확인하는 기능과 타임 슬라이스를 사용해 문제가 되는 시점의 초단위까지 세션 및 SQL 지표까지 확인할 수 있는 기능을 제공한다. 이를 통해 문제가 발생한 시점 및 문제 원인 파악까지 한번에 진행할 수 있다. Performance Trend 메뉴에 처음 진입하면 Overall 차트를 확인할 수 있다. 각 인스턴스 별 시간 구간 에서 CPU / Memory / 세션 / Wait Class 별 추이를 확인 할 수 있다. ## Overall 차트 소개
Performance Trend의 Overall 차트에서는 조회 기간 동안의 CPU, Memory, Running Session, Wait Class의 값 변화 추이 및 요약 정보를 보여준다. 이때 시간, 날짜 단위별로 상세 분석할 수 있는 기능을 제공하며, 그래프별로 차트 간격(Interval)과 집계 방식(Aggregation)을 드롭다운 메뉴로 선택하여 확인할 수 있다. 또한 마우스를 보고자 하는 지표에 올리면 해당 지표 값을 확인할 수 있다. 차트를 클릭시 해당 시점의 1시간 범위 Time Slice 페이지로 전환되어 더 자세한 분석을 진행할 수 있다. ### CPU (Sys + User + IO)
설정한 시간 구간 동안 CPU 사용량 변화 추이를 나타낸다. ### Memory
선택한 분석 기간 동안의 Memory 사용량 추이를 확인할 수 있다. ### Running Session
선택한 분석 기간 동안의 Running Session Count 추이를 확인할 수 있다. ### Wait Class
선택한 분석 기간 동안 발생한 Wait Class Time의 추이를 확인할 수 있다. {% hint style="info" %} **참고** Wait Class란 Tibero에서 작업 중 발생한 각 Wait Event들을 유형별로 정리한 것이다. 예를 들어 IO Class의 경우 IO 관련 작업을 할 때 발생한 Wait Event에서 소모된 시간 및 Wait Event 발생 횟수를 집계 것이다. {% endhint %} *** ## Performance Chart 소개
Performance Chart는 Performance Trend에서 Time Slice 된 기간으로 조회되는 화면으로 CPU, Memory, Session, Wait Class 지표별 상세 분석이 가능하다. 상단과 중단 차트에서는 카테고리별로 세션 지표, DB 성능 통계 지표, 메모리 사용량, Wait Class 별 퍼센트 분포, 주요 Wait Event 별 Time / Count 지표, Wait Class 별 소모된 시간 정보의 시간 당 변화 추이를 확인할 수 있다. 상단의 분단위 차트 클릭시 중간에 초 단위의 차트 그래프가 나타난다. 해당 초 단위 차트를 클릭하고 카테고리를 선택하면 해당 시점의 세션 관련 지표, 수행 SQL 관련 지표, Lock 관련 지표, Wait Event 관련 지표를 확인 할 수 있다. 다음은 Performance Chart 화면 상단에서 제공하는 차트에 대한 설명이다. ### Session
시간 구간별 Running Session들의 정보를 Bar Chart로 제공한다. 이때 오른쪽 상단의 범례를 선택하여 원하는 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### Stat
지표(Logical Reads, Physical Reads, Redo Entries 등)별로 시간 구간 별 정보를 Bar Chart로 제공한다. 이때 오른쪽 상단의 범례를 선택하여 원하는 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### CPU
시간 구간별 CPU 사용률 정보를 제공한다. 이때 오른쪽 상단의 범례를 선택하여 System, IO, User Usage의 CPU 사용률에 대한 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### Memory
시간 구간별 Memory 사용률 정보를 제공한다. 이때 오른쪽 상단의 범례를 선택하여 원하는 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### Wait (%)
Wait Class를 기반으로 같은 데이터지만 직관적인 분석이 가능하도록 백분율(%) 형태로 보여준다. 이 때 오른쪽 상단의 범례를 선택하여 원하는 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### Wait
주요 Wait Event에 대한 시간 구간별 정보를 Bar Chart로 제공한다. 해당 시간에 몇 초 동안 Event가 발생했는지 확인할 수 있다. 이때 오른쪽 상단의 범례를 선택하여 원하는 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### Wait (Count)
주요 Wait Event에 대한 시간 구간별 정보를 Bar Chart로 제공한다. 해당 시점에 Wait Event가 몇 번 발생했는지 확인할 수 있다. 이때 오른쪽 상단의 범례를 선택하여 원하는 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### Wait Class
Wait Event의 Class화된 정보를 Stacked Bar Chart 형태로 제공한다. 이때 오른쪽 상단의 범례를 선택하여 원하는 지표를 선별할 수 있다. 또한 콤보박스를 통해 MIN, MAX, AVG 집계 방식을 선택 할 수 있다. ### *** ## Performance Table 소개 다음은 Performance Chart 클릭 시 하단에 제공되는 테이블 카테고리에 관한 설명이다. ### Snapshot
Performance Chart의 Snapshot 영역에서는 해당 시점의 Running Session의 Wait Class별 요약 정보와 각 세션의 SQL 수행 이력 등 해당 구간의 세션 정보들을 제공한다. {% hint style="warning" %} **주의** Session 정보 수집에 사용하는 티베로 라이브러리 버전에 따라 일부 지표 (Username, Program, Module, Schema, OS User, Machine, Terminal 등) 가 수집되지 않을 수 있다. {% endhint %} | 항목 | 설명 | | ------------------------ | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | **SID** | 세션의 ID | | **Serial #** | 세션의 시리얼 번호 | | **Elapsed Time** | 세션의 현재 수행 중인 SQL의 Elapsed Time | | **User Name** | 현재 사용자 이름 | | **Program** | 세션의 프로그램 이름 | | **Module** | `dbms_application_info.set_module`로 지정된 모듈의 이름 | | **Logical Reads** | 세션의 Logical Reads 값 | | **Physical Reads** | 세션의 Physical Reads 값 | | **Execute Counts** | 세션의 Execute Count 값 | | **Redo Entries** | 세션의 Redo Entries 값 | | **Hard Parse** | 세션의 Hard Parse 값 | | **Wait Event** | 세션이 대기하는 Wait Event 타입 | | **Wait Time** | 세션이 Wait Event로 대기한 시간 | | **Status** |

세션의 상태
-READY : 세션 준비 상태
-RUNNING : 세션 Running 상태
-TX\_RECOVERING : 트랜젝션 복구 중 상태
-SESS\_CLEANUP : 세션 리소스 정리 중 상태
-ASSIGNED : 세션에 스레드가 할당되었지만 아직 준비되지 않은 상태 - CLOSING : 세션이 닫힌 상태
-ROLLING\_BACK : PE명세 레벨 트렌젝션의 Slave가 롤백된 상태

| | **State** |

작업 스레드의 상태
-INVALID : 초기화 되지 않음
-NEW : 생성 중
-IDLE : 실행될 준비가 됨
-RUNNING : 실행 중
-WAITING : 내부 메시지 대기 중
-RECV\_WAITING : 클라이언트 메시지 대기 중
-STOP\_BY\_MTHR : 모니터링 프로세스에 의해 중지됨
-DEAD : Dead 상태

| | **PGA Memory (Session)** | 세션의 PGA 메모리 사용량 | | **SQL Trace** | 세션에서 SQL 추적을 사용할지 여부 | | **Wlock Wait** | 세션이 대기 중인 Wait 타입 | | **Audsid** | 세션의 두 번째 시리얼 번호 | | **User ID** | User ID 정보 | | **IP Address** | User 접속 IP 주소 | | **TX\_UNDO\_BLK\_CNT** | Transaction Undo Block 개수 | | **TX\_UNDO\_REC\_CNT** | Transaction Undo Record 개수 | | **Command** |

현재 실행 중인 SQL 타입
-0 : 실행 중인 SQL 없음
-1 : SELECT
-2 : INSERT
-3 : UPDATE
-4 : DELETE
-5 : MERGE
-6 : CALL

| | **Schema** | 세션의 스키마 | | **Thr Type** |

세션의 타입
-WTHR : Working thread
-CTHR : Control thread
-LGWR : Log writing process
-CKPT : Checkpoint process
-LARC : Log archive
-AGENT : Sequence process
-MTHR : Monitoring process
-DBWR : Datablock writing process
-LNW : Log network writing process

| | **SQL ID** | 세션이 수행 중인 SQL의 SQL ID | | **Child Number** | 세션이 수행 중인 SQL ID의 Child Number 값 | | **Prev SQL ID** | 마지막으로 수행된 SQL의 SQL ID | | **Prev Child Number** | 마지막으로 수행된 SQL ID의 Child Number 값 | | **Logon Time** | 세션의 로그온 시간 | | **Client PID** | 세션의 Client PID | | **PID** | 세션이 속한 프로세스의 식별자 | | **OS User** | 연결된 세션의 OS 계정 이름 | | **Machine** | 연결된 세션의 호스트 이름 | | **Terminal** | 연결된 세션의 터미널(TTY) 정보 | | **Action** | `dbms_application_info.set_module/action`으로 지정된 액션의 이름 | | **Client Info** | `dbms_application_info.set_client_info`로 지정된 client\_info의 이름 | | **Client Identifier** | `dbms_session.set_identifier`로 지정된 client ID의 이름 | | **Backup Wait** | Backup Wait로 대기한 시간 | | **DD Wait** | DD Wait로 대기한 시간 | | **DDL Wait** | DDL Wait로 대기한 시간 | | **Internal Wait** | Internal Wait로 대기한 시간 | | **IO Wait** | IO Wait로 대기한 시간 | | **PSM Wait** | PSM Wait로 대기한 시간 | | **Recovery Tac Wait** | Recovery Tac Wait로 대기한 시간 | | **Recovery Wait** | Recovery Wait로 대기한 시간 | | **Redo Tac Wait** | Redo Tac Wait로 대기한 시간 | | **Redo Wait** | Redo Wait로 대기한 시간 | | **Resource Wait** | Resource Wait로 대기한 시간 | | **Session Wait** | Session Wait로 대기한 시간 | | **Space Wait** | Space Wait로 대기한 시간 | | **Sql Tac Wait** | Sql Tac Wait로 대기한 시간 | | **Standby Wait** | Standby Wait로 대기한 시간 | | **Wlock Wait** | Wlock Wait로 대기한 시간 | | **Xa Wait** | Xa Wait로 대기한 시간 | ### Top Process

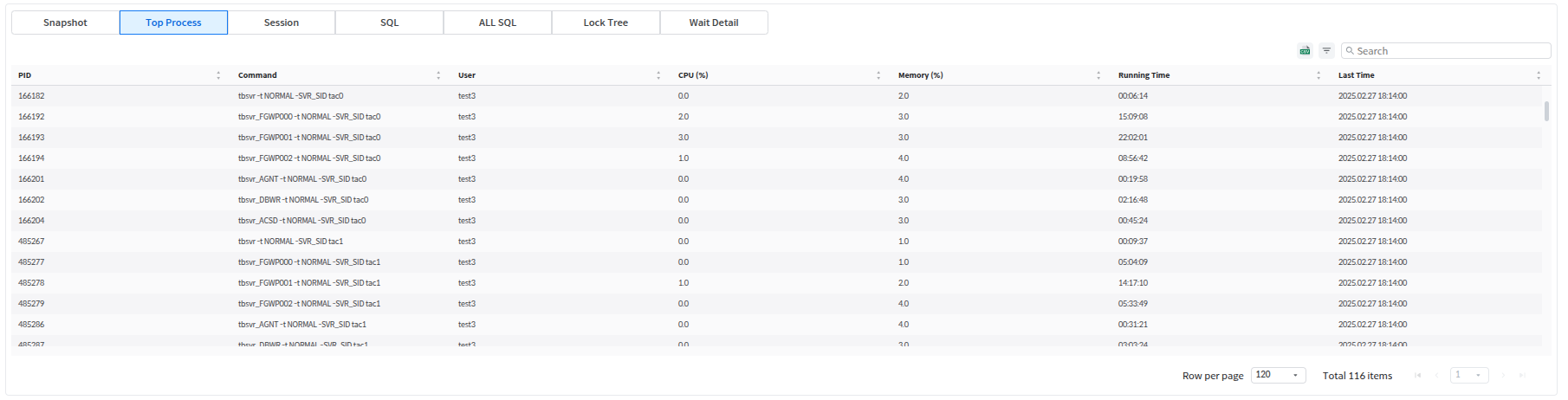

Top Process 카테고리에서는 시간 구간별로 OS Level의 CPU 와 Memory 자원 사용량이 많은 프로세스 정보를 집계해서 프로세스별 사용 Resource를 보여준다. | 항목 | 설명 | | ------------ | ------------------ | | PID | 프로세스의 OS PID 값 | | Command | 프로세스의 OS Command | | User | OS 사용자 이름 | | CPU (%) | 프로세스 레벨의 CPU 사용률 | | Memory | 메모리 사용량 | | Running Time | 프로세스의 Running Time | | Last Time | 프로세스의 Last Time | ### Session

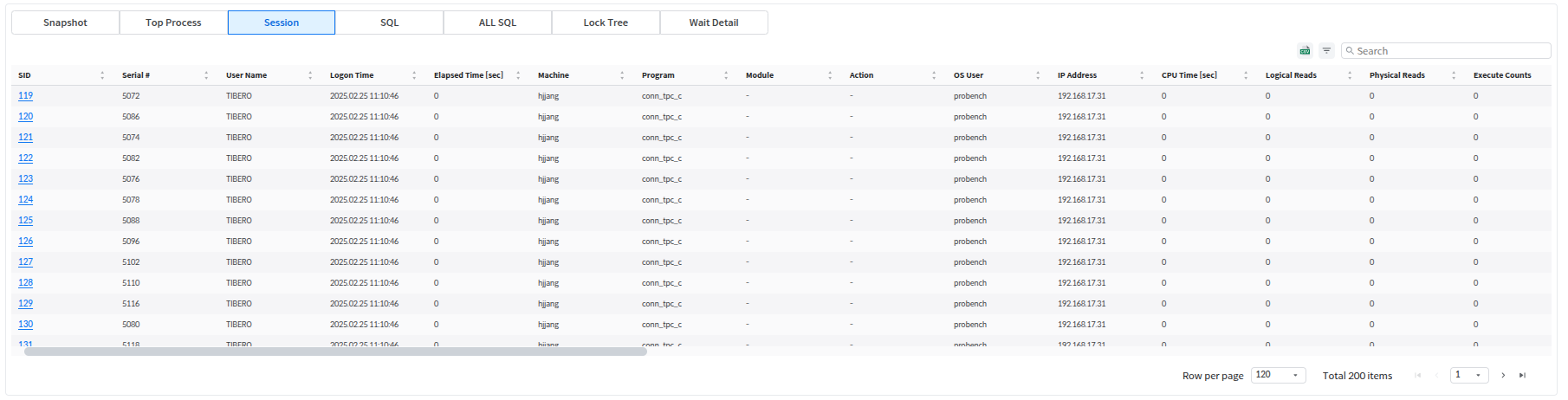

Performance Chart의 Session 영역에서는 상단의 그래프를 클릭했을 때 해당 시간 구간의 Running Session목록을 보여준다. {% hint style="info" %} **참고** Snapshot과 Session의 차이: * Snapshot: 각 세션의 매 초당 상태 변화를 확인하기 위한 카테고리 * Session: 1분 이상의 구간동안에서 세션의 전체적인 지표를 확인하기 위한 카테고리. {% endhint %} | 항목 | 설명 | | ----------------- | ------------------------------------------------------- | | SID | 세션의 ID | | Serial # | 세션의 시리얼 번호 | | User Name | 현재 사용자 이름 | | Logon Time | 세션의 로그온 시간 | | Elapsed Time | 세션의 현재 수행 중인 SQL의 Elapsed Time | | Machine | 연결된 세션의 호스트 이름 | | Program | 세션의 프로그램 이름 | | Module | dbms\_application\_info.set\_module로 지정된 모듈의 이름 | | Action | dbms\_application\_info.set\_module/action으로 지정된 액션의 이름 | | OS User | 연결된 세션의 OS 계정 이름 | | IP Address | User 접속 IP 주소 | | CPU Time | 세션의 CPU 사용 시간 | | Logical Reads | 세션의 Logical Reads 값 | | Physical Reads | 세션의 Physical Reads 값 | | Execute Counts | 세션의 Execute Count 값 | | Redo Entries | 세션의 Redo Entries 값 | | Hard Parse | 세션의 Hard Parse 값 | | Backup Wait | Backup Wait로 대기한 시간 | | DD Wait | DD Wait로 대기한 시간 | | DDL Wait | DDL Wait로 대기한 시간 | | Internal Wait | Internal Wait로 대기한 시간 | | IO Wait | IO Wait로 대기한 시간 | | PSM Wait | PSM Wait로 대기한 시간 | | Recovery Tac Wait | Recovery Tac Wait로 대기한 시간 | | Recovery Wait | Recovery Wait로 대기한 시간 | | Redo Tac Wait | Redo Tac Wait로 대기한 시간 | | Redo Wait | Redo Wait로 대기한 시간 | | Resource Wait | Resource Wait로 대기한 시간 | | Session Wait | Session Wait로 대기한 시간 | | Space Wait | Space Wait로 대기한 시간 | | Sql Tac Wait | Sql Tac Wait로 대기한 시간 | | Standby Wait | Standby Wait로 대기한 시간 | | Wlock Wait | Wlock Wait로 대기한 시간 | | Xa Wait | Xa Wait로 대기한 시간 | {% hint style="info" %} **참고** Session은 해당 시간 구간에서 Session의 전체적인 지표를 나타내는 지표이다. Session의 경우에는 해당 시간 구간에서 Session의 전체적인 지표를 파악할 수 있다. {% endhint %} ### SQL

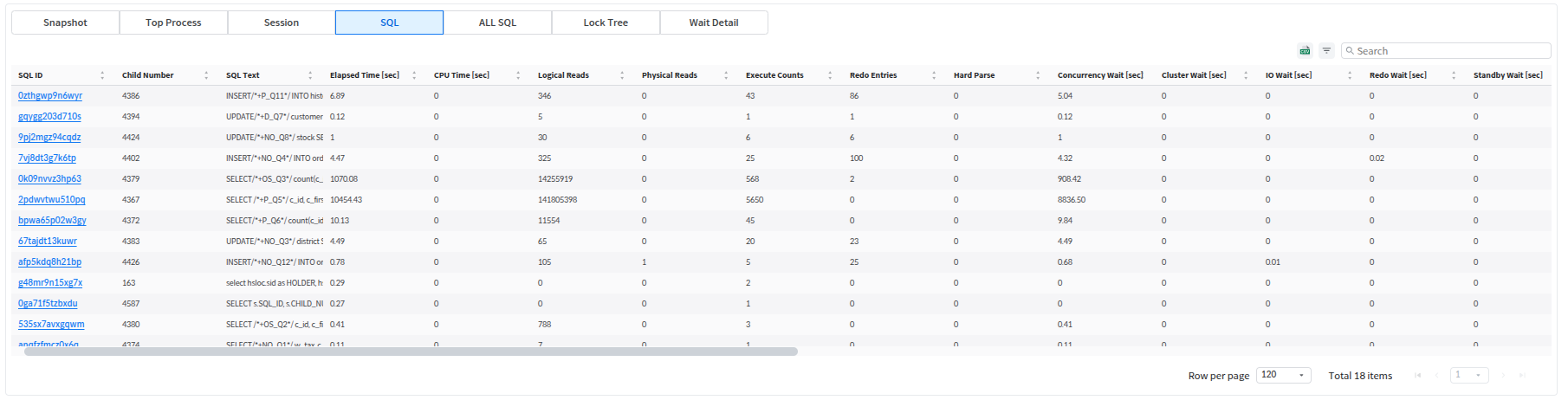

Performance Chart의 SQL 영역에서는 상단의 그래프를 클릭했을 때 해당 구간의 각 세션에서 수행한 SQL 목록을 보여준다. SQL ID 클릭시 해당 SQL 에 대한 SQL Detail 페이지로 전환된다. | 항목명 | 설명 | | ---------------- | -------------------------- | | SQL ID | 수행 중인 SQL의 SQL ID | | Child Number | 수행 중인 SQL의 Child Number 값 | | SQL Text | SQL 내용 | | Elapsed Time | 현재 수행 중인 SQL의 Elapsed Time | | Execute Counts | SQL 실행 횟수 | | CPU Time | CPU 사용 시간 | | Logical Reads | Memory I/O로 읽은 Block 수 | | Physical Reads | Block I/O로 읽은 Block 수 | | Redo Entries | Redo Entries의 개수 | | Hard Parse | SQL의 Hard Parse 값 | | Application Wait | Application Wait로 대기한 시간 | | Cache Wait | Cache Wait로 대기한 시간 | | Cluster Wait | Cluster Wait로 대기한 시간 | | Concurrency Wait | Concurrency로 대기한 시간 | | Other Wait | Other Wait로 대기한 시간 | | SQL Wait | SQL Wait로 대기한 시간 | | System IO Wait | System I/O Wait로 대기한 시간 | | User IO Wait | User I/O Wait로 대기한 시간 | ### All SQL

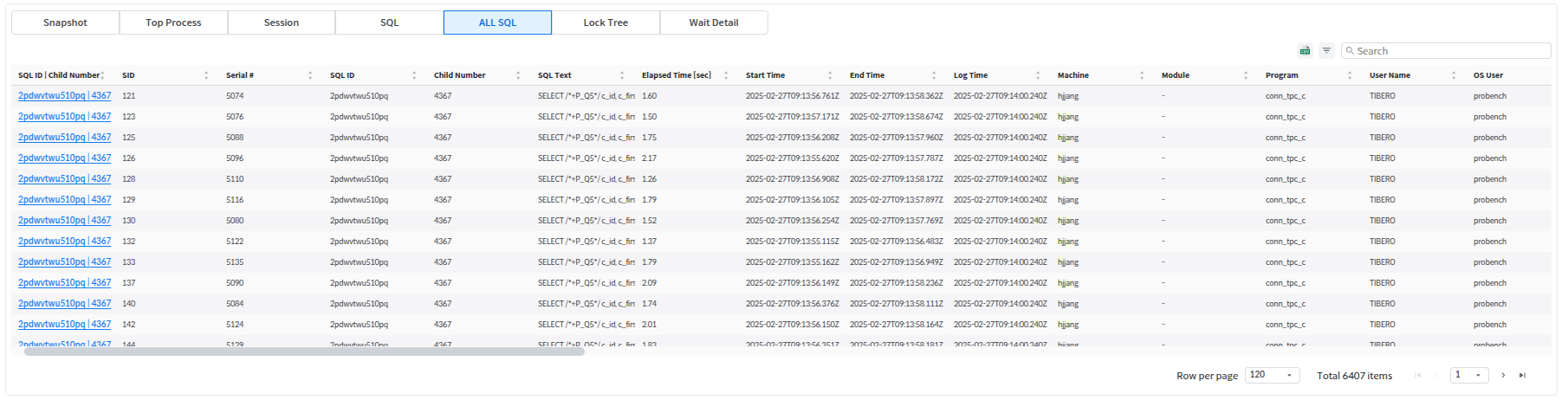

Performance Chart의 All SQL 영역에서는 상단의 그래프를 클릭했을 때 해당 시간 구간 동안 수행된 모든 SQL 목록을 보여준다. | 항목 | 설명 | | ---------------------- | ----------------------------------------------- | | SQL ID \| Child Number | 세션이 수행 중인 SQL의 SQL ID 와 Child Number 값 쌍 | | SID | 세션의 ID | | Serial # | 세션의 시리얼 번호 | | SQL ID | 세션이 수행 중인 SQL의 SQL ID | | Child Number | 세션이 수행 중인 SQL의 Child Number | | SQL Text | SQL 내용 | | Elapsed Time | 현재 수행 중인 SQL의 Elapsed Time | | Start Time | SQL의 시작 시간 | | End Time | SQL의 끝난 시간 | | Log Time | 해당 SQL 수행이 시스마스터에 기록된 시간 | | Machine | 연결된 세션의 호스트 이름 | | Module | dbms\_application\_info.set\_module로 지정된 모듈의 이름 | | Program | 세션의 프로그램 이름 | | User Name | 현재 사용자 이름 | | OS User | 연결된 세션의 OS 계정 이름 | | CPU Time | 세션의 CPU 사용 시간 | | Logical Reads | 세션의 Logical Reads 값 | | Physical Reads | 세션의 Physical Reads 값 | | Execute Counts | 세션의 Execute Count 값 | | Redo Entries | 세션의 Redo Entries 값 | | Hard Parse | 세션의 Hard Parse 값 | | Backup Wait | Backup Wait로 대기한 시간 | | DD Wait | DD Wait로 대기한 시간 | | DDL Wait | DDL Wait로 대기한 시간 | | Internal Wait | Internal Wait로 대기한 시간 | | IO Wait | IO Wait로 대기한 시간 | | PSM Wait | PSM Wait로 대기한 시간 | | Recovery Tac Wait | Recovery Tac Wait로 대기한 시간 | | Recovery Wait | Recovery Wait로 대기한 시간 | | Redo Tac Wait | Redo Tac Wait로 대기한 시간 | | Redo Wait | Redo Wait로 대기한 시간 | | Resource Wait | Resource Wait로 대기한 시간 | | Session Wait | Session Wait로 대기한 시간 | | Space Wait | Space Wait로 대기한 시간 | | Sql Tac Wait | Sql Tac Wait로 대기한 시간 | | Standby Wait | Standby Wait로 대기한 시간 | | Wlock Wait | Wlock Wait로 대기한 시간 | | Xa Wait | Xa Wait로 대기한 시간 | ### Lock Tree

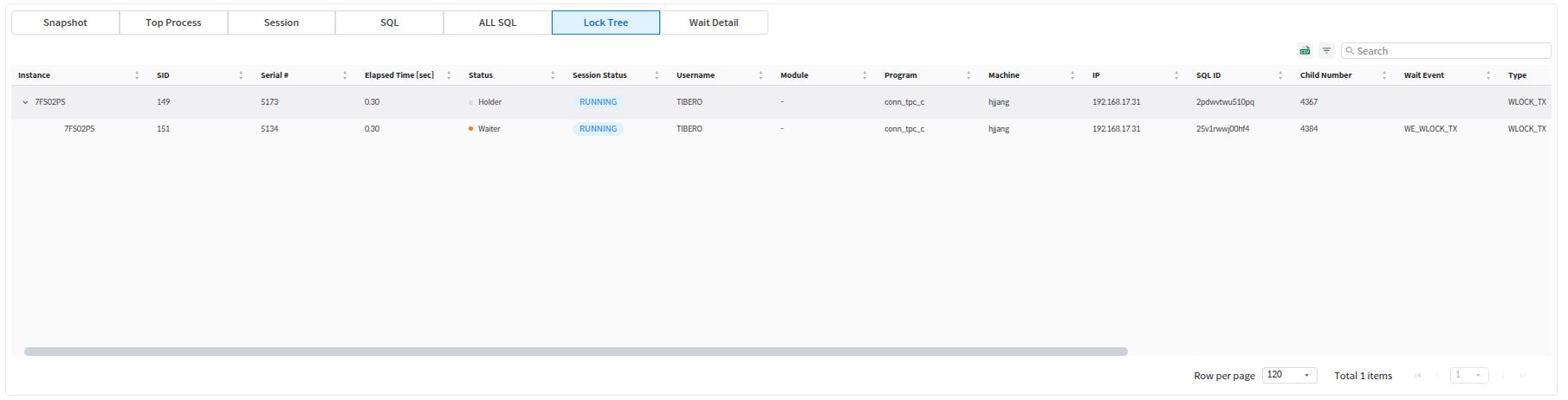

Performance Chart의 Lock Tree 영역에서는 상단의 그래프를 클릭했을 때 해당 구간 동안 세션 간의 Transaction Lock으로 인해 발생한 Wait 상황을 Tree 형태로 제공한다. | 항목 | 설명 | | -------------- | ----------------------------------- | | Instance | 데이터베이스 인스턴스 번호 | | SID | 세션의 SID | | Serial # | 세션의 시리얼 번호 | | Elapsed Time | 세션의 Running 시간 | | Status | 세션의 Holder 및 Waiter 정보 | | Session Status | 세션의 상태 | | Wait Time | 대기한 시간 | | User Name | 세션 사용자 이름 | | Module | 세션의 모듈 이름 | | Program | 세션의 프로그램 이름 | | Machine | 세션의 호스트 이름 | | IP Addr | User 접속 IP 주소 | | SQL ID | 세션이 수행 중인 SQL의 SQL ID | | Child Number | 세션이 수행 중인 SQL Plan의 Child Number 값 | | Wait Event | 세션의 Wait Event 이름 | | Type | Lock 타입 | | ID1 | Lock ID1 | | ID2 | Lock ID2 | | Mode | Holder 가 점유한 Lock 모드 (Waiter는 항상 0) | | Request | Waiter 가 요청한 Lock 모드 (Holder는 항상 0) | ### Wait Detail

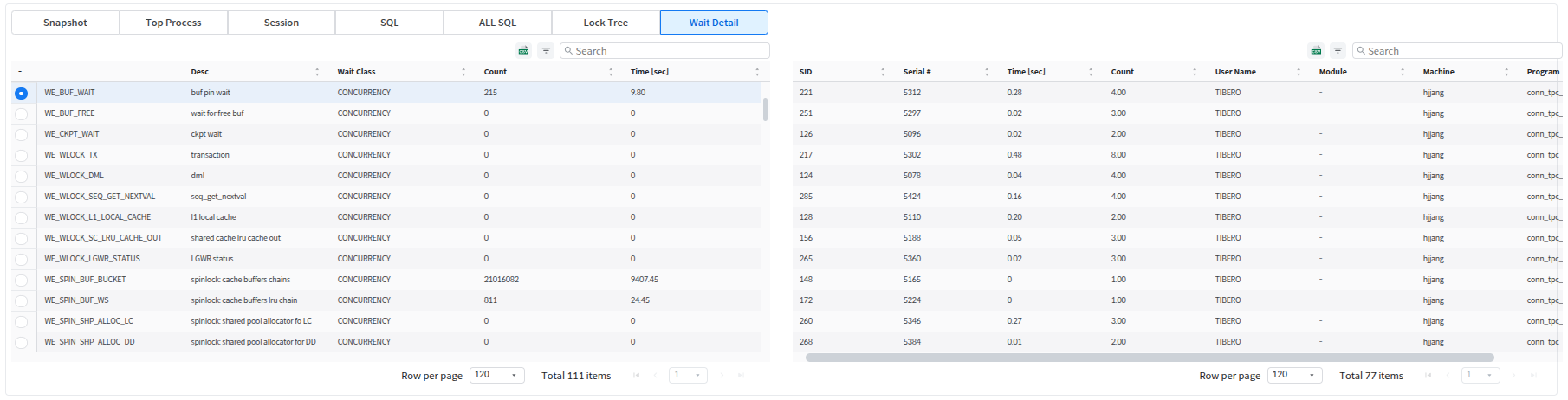

Performance Chart의 Wait Detail 영역에서는 상단의 그래프를 클릭했을 때 1분 동안 발생한 Wait Event를 집계해서 보여주고, 특정 Wait Event를 클릭하면 Wait Event가 발생했던 세션 목록을 오른쪽에 보여준다. #### Wait Event 영역 | 항목 | 설명 | | ---------- | ---------------- | | Name | Wait Event 이름 | | Desc | Wait Event 상세 설명 | | Wait Class | Wait Class 이름 | | Count | Wait Event 발생 횟수 | | Time | Wait Event 대기 시간 | #### Wait Session 영역 | 항목 | 설명 | | --------- | ----------------------------------------------- | | SID | 세션의 ID | | Serial # | 세션의 시리얼 번호 | | Time | Wait Event 대기 시간 | | Count | Wait Event 발생 횟수 | | User Name | 현재 사용자 이름 | | Module | dbms\_application\_info.set\_module로 지정된 모듈의 이름 | | OS User | 연결된 세션의 OS 계정 이름 | | Machine | 연결된 세션의 호스트 이름 | | Program | 세션의 프로그램 이름 | ### --- # Agent Instructions This documentation is published with GitBook. GitBook is the documentation platform designed so that both humans and AI agents can read, navigate, and reason over technical content effectively. Learn more at gitbook.com. ## Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter, and the optional `goal` query parameter: ``` GET https://docs.tibero.com/sysmasterdb/8.3_manual/analysis/performance-analysis/performance-trend.md?ask=&goal= ``` `ask` is the immediate question: it should be specific, self-contained, and written in natural language. `goal` is optional and describes the broader end goal you are ultimately trying to accomplish on behalf of the user. GitBook uses it to tailor the answer towards what is most useful for that goal. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
